TL081 Basics de amplificador único: diagrama de pinagem, idéias de aplicativos e revisão da folha de dados
2024-11-12 15289

O amplificador operacional TL081 é conhecido por seu desempenho e confiabilidade em alta velocidade em eletrônicos.Esse amplificador baseado em JFET se destaca em aplicações que requerem precisão e estabilidade, oferecendo ótima largura de banda, ruído mínimo e taxa impressionante.Com suas características superiores de entrada e preços econômicos, o TL081 é a melhor opção em ambientes industriais e acadêmicos.Mergulhe mais profundamente para explorar como esse componente pode elevar seus projetos eletrônicos.

Catálogo

Análise do TL081

O TL081 O amplificador operacional combina tecnologias de transistor JFET e bipolar de alta tensão para oferecer desempenho rápido e preciso com alta impedância de entrada e baixo consumo de energia.Mantém operação estável entre os íons temperatura V ariat, tornando-o adequado para aplicações eletrônicas que exigem precisão.Seu design reduz as correntes de viés de entrada e compensações, aumentando a integridade do sinal, principalmente nas tecnologias de sensor de portátil e remoto.Ele lida com sinais fracos de maneira eficaz e oferece recursos robustos de acionamento.

Guia de layout do pino TL081

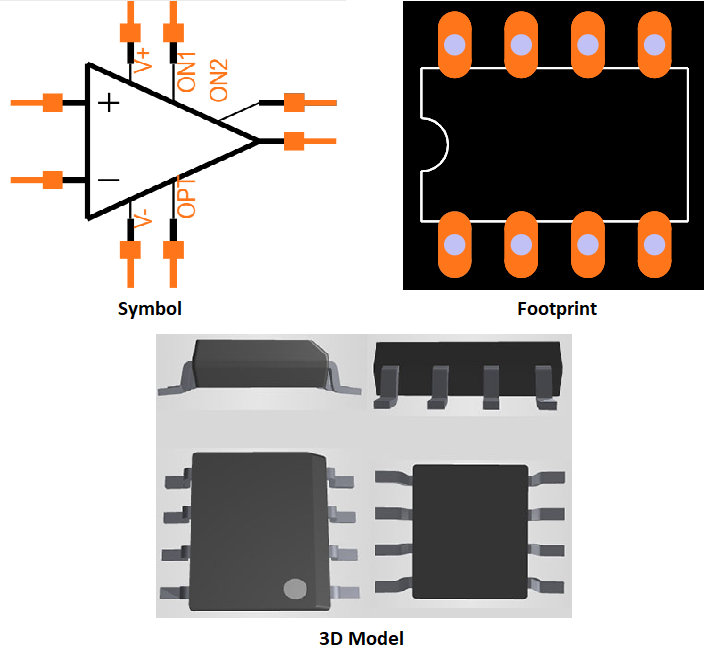

TL081 Representação CAD

Recursos do TL081

Especificações técnicas

Especificações técnicas, atributos, parâmetros e componentes do stmicroelectronics TL081Id:

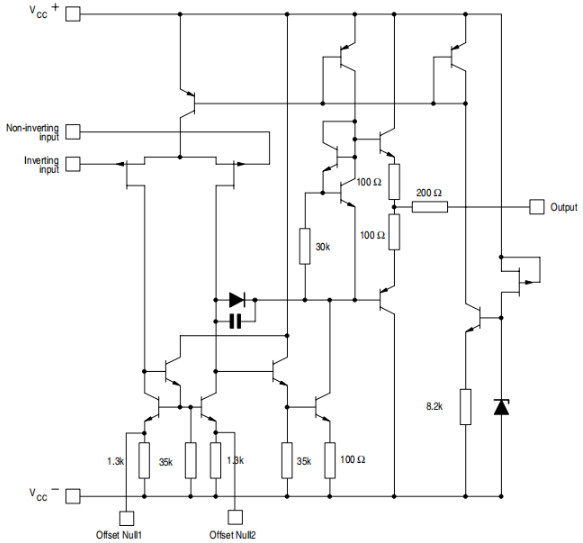

Esquema revisado para TL081

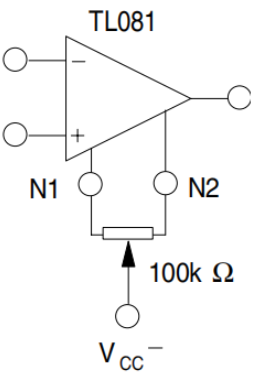

TL081 em design de circuito

Usos ótimos para o TL081

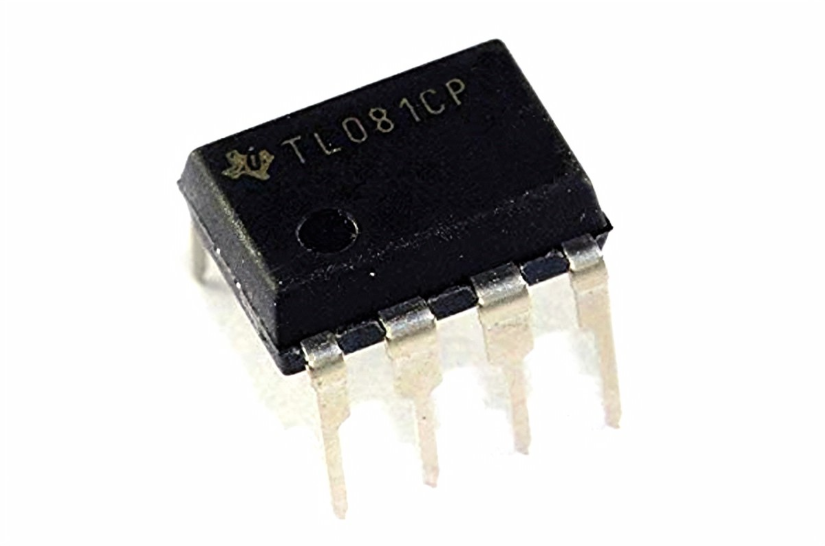

O amplificador operacional de entrada JFET TL081 fornece uma gama mais ampla de opções do que qualquer um de seus antecessores.Como um amplificador operacional de pacote único que assiste ao uso completo por muitos anos, o TL081 é versátil o suficiente para uma variedade de aplicações, incluindo seguidores de tensão, buffers, comparadores, amplificadores, adores e muito mais.Se você precisar de um amplificador operacional direto para o design básico do circuito, esse IC pode ser uma excelente opção.

Dominando o uso de TL081

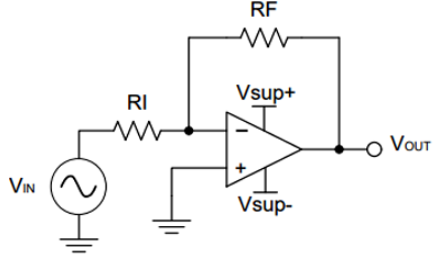

A seguir, é apresentado um circuito de aplicação de amplificador invertido da folha de dados TL081.Para usar o TL081 como um amplificador inversor, você só precisa de dois resistores.

Um amplificador inversor converte uma tensão positiva ou negativa aplicada ao pino de entrada inversora em uma tensão negativa ou positiva de magnitude igual na saída.A saída do pino VOUT é alimentada de volta à entrada através do resistor de feedback (RF).As tensões de entrada e saída são determinadas usando as fórmulas: vin = i · r1 e Vout = -i · rf.

Cenários de aplicação para o TL081

Pré -amplificadores de áudio e filtros ativos

É mais adequado para processamento de áudio devido ao seu baixo ruído e distorção, tornando -o adequado para pré -amplificadores e filtros de áudio ativos.

Condicionamento de sinal

Lida com sinais fracos com alta fidelidade, perfeita para o condicionamento de sinal nos sistemas de medição e instrumentação.

Computação analógica

Utilizado em operações matemáticas como adição, subtração, integração e diferenciação em configurações de computação analógica.

Seguidores de tensão (buffers)

Atua como um seguidor de buffer ou tensão para impedir que um circuito de alta carga afete o circuito anterior.

Comparadores

Embora seja principalmente um amplificador operacional, também pode ser usado como comparador para controlar os circuitos lógicos com base nos níveis de tensão.

Osciladores e geradores de formas de onda

Adequado para gerar várias formas de onda em osciladores e circuitos geradores de funções devido à sua operação estável.

Amplificadores de fotodiodo

A alta impedância de entrada e a baixa corrente de viés tornam vantajoso para amplificar saídas de fotodiodos em sistemas ópticos.

Instrumentação Médica

Freqüentemente usado em equipamentos médicos para amplificação e filtragem de sinal, como Máquinas de ECG e EEG.

Telecomunicações

Auxilia no processamento de sinal dentro de telecomunicações para ambientes analógicos e de sinal misto.

Fontes de alimentação

Utilizado em circuitos de fonte de alimentação para amplificação de erros e regulação de tensão.

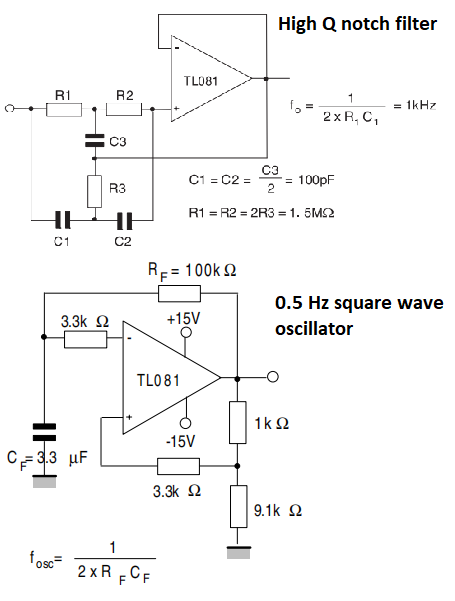

Diagrama de aplicação TL081

Informações do pacote TL081

Fabricante TL081

A Stmicroelectronics, criada em 1987 e sediada em Genebra, opera os principais hubs nos EUA, Cingapura, Japão, Coréia do Sul e China.A empresa influenciou notavelmente a indústria de semicondutores, adaptando -se às mudanças de mercado e promovendo a inovação.Ele se concentra no desenvolvimento de tecnologias eficientes em termos de energia para os setores de eletrônicos automotivos, de saúde e de consumo, melhorando a vida cotidiana por meio de avanços tecnológicos.

PDF da folha de dados

Tl081 folhas de dados:

Tl081.pdf
