Guia aprofundado para o driver da linha quad MC1488: pinagem, configuração e insights de desempenho
2024-11-12 2804

O MC1488 se destaca na comunicação de dados como um driver de linha quad integrado.Ele habilmente preenche a lacuna entre o equipamento de terminal de dados (DTE) e o equipamento de comunicação de dados (DCE).Ao defender o padrão EIA-232D da EIA, ele suporta interação perfeita para dispositivos em diversos fabricantes, aumentando a eficácia da comunicação eletrônica.

Catálogo

MC1488 PILOUT

O MC1488 é um driver de quadra de quadrilátero que desempenha um papel fundamental na facilitação da comunicação entre os sistemas digitais.Investir sua configuração de pinos enriquece a capacidade do usuário de empregá -lo efetivamente em vários projetos.

Layout geral da configuração do pino

O MC1488 possui 14 pinos, cada um atribuiu a um propósito distinto.

- Conexões de terra: os pinos 1, 4, 5, 11 e 14 funcionam como conexões de terra, contribuindo para a operação estável.Os engenheiros reconhecem sua distribuição estratégica como benéfica para reduzir o ruído do circuito, mantendo assim a fidelidade do sinal.

Funções de entradas lógicas

- Entradas lógicas: os pinos 2, 6, 9 e 13 atuam como entradas lógicas, recebendo sinais digitais, que o driver posteriormente converte em sinais padrão RS-232.Esse processo desempenha um papel significativo na ativação da comunicação entre microcontroladores e outros dispositivos digitais.Os usuários costumam perceber que a precisão dessas entradas influencia bastante o desempenho do sistema.

Saídas do driver e seu papel

- Saídas do driver: os pinos 3, 7, 10 e 12 são designados como saídas do driver, responsáveis ​​pelo envio dos sinais convertidos ao seu destino.A capacidade do motorista de acomodar níveis mais altos de tensão torna eficaz para a comunicação de longa distância.Essa característica é destacada regularmente pelos profissionais ao discutir a adaptabilidade do MC1488 em exigir ambientes industriais, onde a confiabilidade continua sendo uma preocupação central.

Fornecimento de tensão e seu gerenciamento

- PIN VCC: o pino 8 é alocado para o VCC, fornecendo a energia necessária para a operação do dispositivo.O gerenciamento dessa fonte de energia garante efetivamente a funcionalidade do dispositivo.Os desafios da fonte de alimentação emergem frequentemente como culpados primários nas falhas do dispositivo, ressaltando a importância de fontes de tensão constantes e regulamentadas em aplicações práticas.

Visão geral aprimorada do modelo CAD MC1488

O modelo CAD MC1488 oferece diversos recursos técnicos, com um símbolo esquemático, pegada de PCB e modelo 3D.Cada recurso desempenha um papel distinto no fluxo de trabalho da Automação Eletrônica de Design (EDA), ajudando os designers incorporando perfeitamente o componente em sistemas mais extensos.Essas ferramentas suportam ainda mais a dança intrincada entre inovação e funcionalidade.

Símbolo

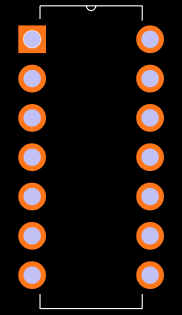

Pegada

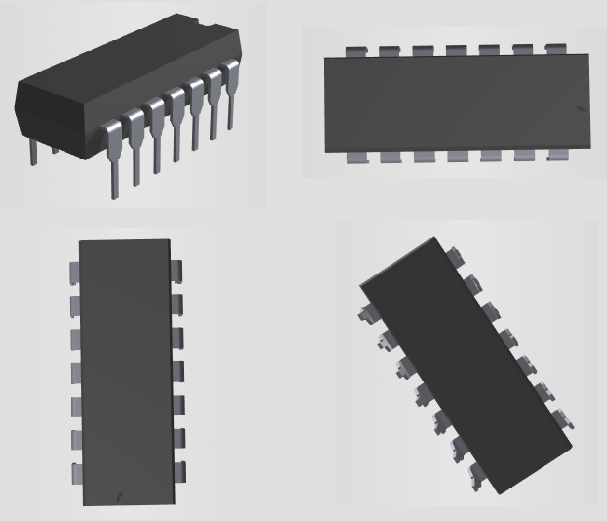

Modelo 3D

Visão geral do MC1488

O MC1488 Serve como uma ligação crucial entre os dispositivos usando os níveis lógicos DTL ou TTL e aqueles que aderem ao padrão EIA-232D.Esse padrão descreve as configurações de chumbo da interface e requisitos de tensão.Para estar em conformidade com essas especificações, o MC1488 gerencia cuidadosamente sua taxa de saída com a ajuda de um capacitor externo, impedindo assim que as velocidades de transição excedam 30 V por microssegundo.Esse recurso destaca seu desempenho consistente em um espectro de aplicativos e mostra sua capacidade de se misturar a várias paisagens eletrônicas sem esforço.Nesta seção, exploramos as características essenciais e as funcionalidades do PIN do MC1488, oferecendo informações que olham além de apenas suas especificações fundamentais.

Características MC1488

Especificações elétricas e desempenho

O MC1488 se destaca com um recurso de saída que limita a corrente a aproximadamente ± 10 Ma, um design atencioso que protege os circuitos de possíveis contratempos de sobrecorrente - um desafio recorrente no design eletrônico robusto.Com uma impedância mínima de fonte de 300 Ω, o dispositivo garante desempenho consistente, mesmo quando desligado, preservando assim a qualidade do sinal em sistemas complexos.Além disso, o potencial de incorporar um capacitor externo para ajustar a taxa de gama concede os engenheiros da chance de ajustar as transições, aumentando o desempenho em diversas aplicações.

Compatibilidade e versatilidade

Projetado para alta eficiência sob várias condições de oferta, o MC1488 mostra uma flexibilidade notável.Sua compatibilidade com todos nas famílias Logic semicondutores DTL e TTL ressalta sua facilidade de integração nas estruturas existentes.A disponibilidade de embalagens sem PB está de acordo com o movimento do setor em direção a práticas de fabricação mais sustentáveis, alinhando-se com os mandatos ambientais globais e antecipando as próximas mudanças regulatórias.Sem comprometer o desempenho, o design do MC1488 suporta naturalmente metodologias de produção mais limpas.

Considerações práticas em engenharia

Em aplicações do mundo real, a saída limitada por corrente do MC1488 se torna particularmente essencial ao interagir com componentes sensíveis vulneráveis ​​a surtos de energia transitória.Ao selecionar cuidadosamente um capacitor externo para controlar a taxa de galho, os engenheiros podem efetivamente reduzir a interferência eletromagnética - um fator importante na eletrônica de precisão.Isso destaca a proficiência do dispositivo em navegar em ambientes onde o ruído eletrônico é uma preocupação, especialmente em layouts densamente povoados da placa de circuito.

Especificações técnicas

Sobre o semicondutor MC1488pg especificações técnicas, atributos, parâmetros e peças com especificações semelhantes ao semicondutor MC1488pg.

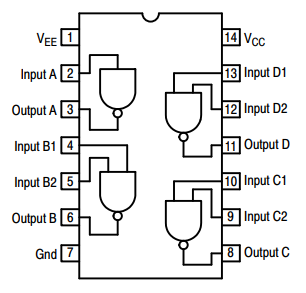

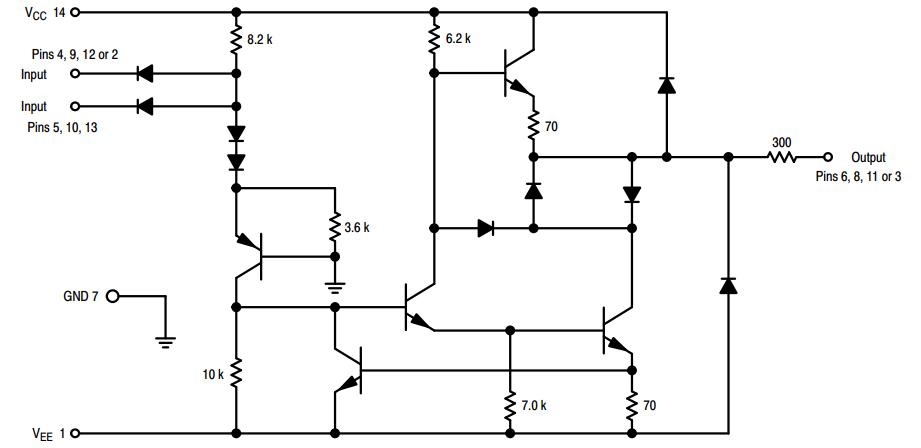

Diagrama de blocos funcionais MC1488

MC1488 Equivalente

artes com especificações semelhantes

No extenso domínio dos componentes eletrônicos, a seleção de peças equivalente ao MC1488pg, examinando as especificações detalhadas, pode influenciar profundamente o design e a funcionalidade de um projeto.Os engenheiros costumam enfrentar a necessidade de substituir as peças devido a problemas de disponibilidade ou custo.A compreensão das nuances dessas alternativas é vital para proteger a integridade do projeto.

Imagem
Número da peça	MC1488pg	MC1489pg	MC74HC125ang	74HC243N, 652	Mc74act125ng
Fabricante	SOBRE Semicondutor	SOBRE Semicondutor	SOBRE Semicondutor	NXP USA Inc.	SOBRE Semicondutor
Pacote / caso	14-DIP (0,300, 7,62 mm)	14-DIP (0,300, 7,62 mm)	14-DIP (0,300, 7,62 mm)	14-DIP (0,300, 7,62 mm)	14-DIP (0,300, 7,62 mm)
Número de pinos	14	14	14	14	-
Atraso de propagação	350 ns	25 ns	180 ns	9 ns	-
Tensão de suprimento duplo min	8.91 v	-	-	-	-
Tensão de fornecimento	9 v	5 v	5 v	5 v	5 v
Volagem máxima de suprimento duplo	9.09 v	-	-	-	-
Posição terminal	DUAL	DUAL	DUAL	DUAL	DUAL
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)	1 (ilimitado)	1 (ilimitado)	1 (ilimitado)	1 (ilimitado)

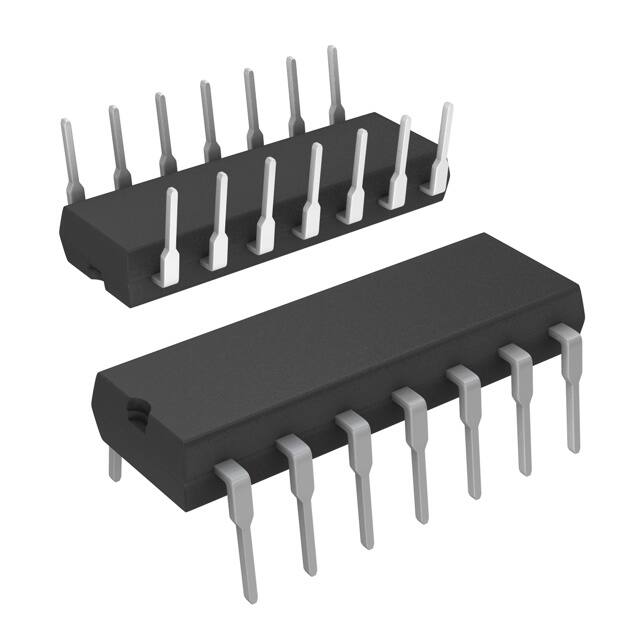

Pacote mc1488

O pacote MC1488, apresentado em um fator de forma PDIP-14, desempenha um papel notável no campo do design eletrônico.Este tipo de pacote possui dimensões precisas, acomodando uma ampla variedade de aplicações.A abundância dos meandros de design do componente pode elevar profundamente a eficiência e o desempenho dos sistemas que ele complementa.

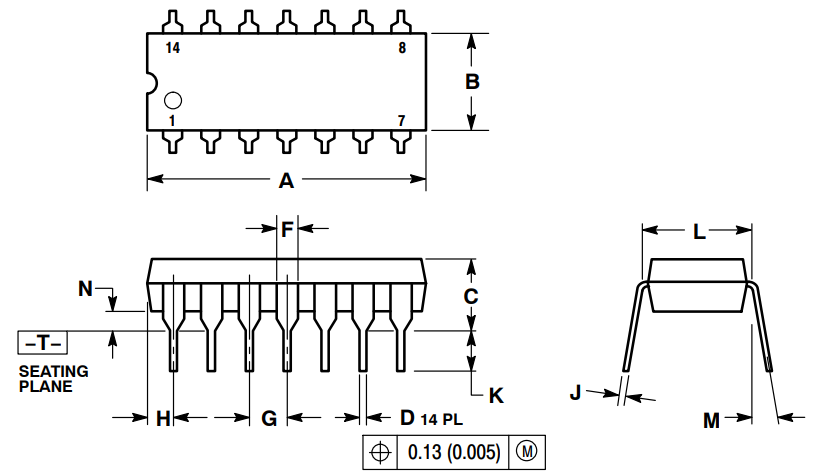

Dimensões do pacote PDIP-14

Reconhecido por sua adaptabilidade em circuitos eletrônicos, o pacote PDIP-14, também conhecido como pacote de plástico duplo em linha com 14 pinos, oferece dimensões precisas que garantem a compatibilidade da placa de circuito.As dimensões abrangem o espaçamento, largura, comprimento e altura dos pinos, criados meticulosamente para corresponder aos soquetes PCB padrão.Essas medições precisas integram perfeitamente o componente aos sistemas existentes, tornando o processo de montagem mais fácil e eficiente.

Benefícios do fator de forma PDIP-14

O design do PDIP-14 enfatiza a facilidade de uso e a confiabilidade.Seus pinos soldados simples, estrutura durável e excelente dissipação de calor os agitam para os designers.A experiência indica que essas características simplificam o processo de fabricação, simplificam a solução de problemas e o reparo e oferecem uma abordagem de produção econômica.Além disso, sua flexibilidade para acomodar diferentes layouts de circuito aumenta sua utilidade em diversas aplicações.

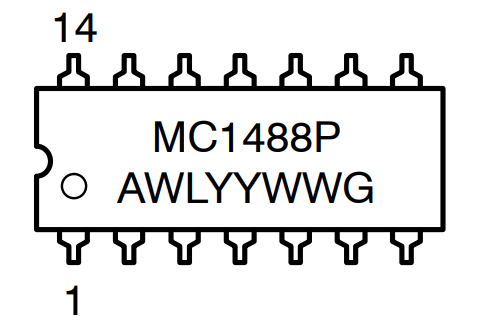

Diagrama de marcação

Markings em um relé de pacote PDIP-14 Detalhes importantes sobre o componente, como identificação do fabricante, número de peça, data de produção e, ocasionalmente, características adicionais, como faixa de temperatura ou classificação de tensão.A compreensão dessas marcas garante que o componente seja implementado corretamente dentro de um circuito.A experiência técnica acumulada prova que o reconhecimento desses indicadores ajuda a evitar contratempos de compatibilidade e desempenho durante aplicativos do mundo real.

Interpretando o diagrama de marcação

A leitura e a compreensão precisas do diagrama de marcação no pacote PDIP-14 são vitais.Isso permite que engenheiros e técnicos identifiquem rapidamente o componente e confirmem sua adequação a determinadas tarefas do circuito.A clareza dessas marcas suporta controle de qualidade eficaz nos processos eletrônicos de fabricação e reparo.O profundo conhecimento adquirido em anos no campo ajuda a implantação bem -sucedida de componentes em projetos, simples ou sofisticada.

MC1488 Fabricante

No semicondutor, obtém o reconhecimento por suas soluções de gerenciamento de energia e sinal eficientes em termos de energia, que estão entrelaçados no tecido de dispositivos eletrônicos modernos.A empresa se distingue no feroz mercado de semicondutores por meio de uma dedicação diferenciada a práticas sustentáveis ​​e processos inovadores.A adoção de tecnologias sofisticadas e práticas ecologicamente conscientes, em semicondutores alinham suas operações com o cenário ambiental em evolução, visando maior eficiência em seus produtos.
