Guia abrangente para símbolo de resistor variável
2024-07-18 37248

Os resistores variáveis ​​são componentes valiosos nos circuitos eletrônicos, oferecendo controle preciso sobre a corrente e a tensão.Eles são ideais para parâmetros elétricos de ajuste fino em várias aplicações - da eletrônica de consumo à automação industrial.Este guia investiga as complexidades de resistores variáveis, discutindo sua definição, características operacionais, usos práticos e símbolos padronizados.A compreensão desses aspectos ajuda os engenheiros e técnicos a otimizar o desempenho e a confiabilidade do circuito.

Catálogo

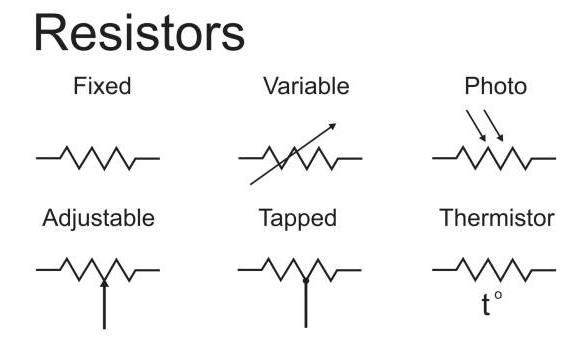

Figura 1: Símbolos de resistor

Definição de resistor variável

Resistores variáveis, conhecidos como potenciômetros ou reostatos, são usados ​​em circuitos eletrônicos para controlar a corrente e a tensão.Eles conseguem isso ajustando a resistência através de um contato deslizante movendo -se ao longo de um elemento de resistência.Esse mecanismo de ajuste afeta diretamente a corrente e a tensão do circuito, tornando esses resistores ideais para aplicações que precisam de controle elétrico preciso.Quando a resistência aumenta, o fluxo de corrente diminui e, quando a resistência diminui, o fluxo de corrente aumenta.Nas configurações de três terminais, elas funcionam como potenciômetros, criando um divisor de tensão que gera uma tensão proporcional à resistência.Quando configurados com dois terminais, eles atuam como reostatos, úteis para tarefas como ajustar a velocidade do ventilador ou o brilho leve.Os avanços tecnológicos introduziram potenciômetros digitais, que ajustam a resistência eletronicamente.Essas versões digitais oferecem maior precisão e flexibilidade - ideal para ajustes remotos e automatizados em sistemas complexos, como instrumentos de precisão, automação industrial e equipamentos de áudio de ponta.O controle eletrônico da resistência sem intervenção manual abre novas possibilidades para aplicações que requerem precisão e confiabilidade.

Características do resistor variável

Os resistores variáveis ​​têm características de cone diferentes que descrevem como a resistência muda à medida que o controle deslizante se move.

Figura 2: Diagrama de resistor de cone linear

Os resistores lineares do cone mudam de forma uniformemente com o movimento deslizante, representados como uma linha reta em um gráfico.Essa mudança proporcional os torna ideais para aplicações que precisam de controle preciso, como regulação da fonte de alimentação e controle de brilho de luz.O Linear Taper garante que cada movimento do controle deslizante resulte em uma mudança igual na resistência, fornecendo desempenho previsível e consistente.

Figura 3: Diagrama do resistor de conexão logarítmica

Os resistores de cone de conexão logarítmicos mostram uma mudança não linear na resistência, começando lentamente e aumentando mais rapidamente.Isso é ilustrado como uma linha curva em um gráfico, tornando esses resistores adequados para controles de áudio, como ajustes de volume, imitando a percepção do ouvido humano sobre mudanças de intensidade sonora.A natureza não linear da conexão logarítmica permite o controle mais fino em níveis de ajuste mais baixos, perfeitos para manter a qualidade do áudio e impedir mudanças abruptas no som.

Outra característica central dos resistores variáveis ​​é a resolução, definindo a menor unidade de mudança de resistência.Os resistores de alta resolução permitem ajustes muito finos, tornando-os perfeitos para aplicações de alta precisão, onde as alterações minuciosas no desempenho de resistência impactam notavelmente.Esses pequenos ajustes garantem o desempenho ideal do dispositivo, fornecendo melhor controle e eficiência.

Usos variáveis ​​de resistor

Os resistores variáveis ​​são componentes versáteis usados ​​para controlar a corrente, a tensão e a resistência em circuitos simples e complexos.Eles são amplamente utilizados em:

• Equipamento de áudio

• Dimmers leves

• Controle de velocidade do ventilador

• Fontes de alimentação ajustáveis

• circuitos eletrônicos

• Sensores de temperatura

• Circuitos de divisor de tensão e

• Aplicações automotivas

Figura 4: Usos de resistores variáveis

No equipamento de áudio, os resistores variáveis ​​controlam o volume.Girar um botão conectado a um potenciômetro altera a resistência e altera a amplitude do sinal de áudio.Esse ajuste afeta a saída de som - permitindo controle de volume suave.A precisão e a sensibilidade do potenciômetro garantem que os usuários possam ajustar os níveis de volume finamente sem alterações abruptas, fornecendo uma experiência de áudio de alta qualidade.Em dimmers de luz, os resistores variáveis ​​ajustam o brilho das lâmpadas, controlando a tensão.Os usuários podem definir a intensidade da luz girando um botão ou deslizando uma alavanca, criando o ambiente desejado ou economizando energia.Um mecanismo de ajuste tranquilo garante escurecimento livre de cintilação e fornece um ambiente de iluminação personalizável.Além disso, para controle de velocidade do ventilador, os resistores variáveis ​​regulam a velocidade do motor.Ajustar a resistência altera a corrente para o motor, alterando a velocidade das pás do ventilador.Isso é particularmente útil nos fãs de teto e exaustão, onde são necessárias diferentes configurações de velocidade.Resistores variáveis ​​confiáveis ​​garantem desempenho consistente e durabilidade a longo prazo.Isso permite que os usuários defina a velocidade dos fãs de acordo com suas necessidades.

Em fontes de alimentação ajustáveis, os resistores de variáveis ​​também são úteis.Eles permitem que os usuários defina a tensão ou corrente de saída, variando a resistência, ideal em ambientes de laboratório para controle preciso sobre parâmetros elétricos durante o teste e experimentação.A precisão e a estabilidade dos resistores variáveis ​​são ideais para manter a integridade da saída da fonte de alimentação, garantindo energia consistente e confiável para os dispositivos que estão sendo testados.Os resistores variáveis ​​também são usados ​​para calibração e ajuste em circuitos eletrônicos.Nos circuitos de ajuste, eles ajustam a resposta da frequência alterando a resistência.Para calibração, eles ajudam a definir pontos de referência ou desempenho de circuito fina, garantindo que os dispositivos operem dentro de parâmetros especificados e aprimorando a precisão e a confiabilidade.No ajuste do sensor, resistores variáveis ​​calibram os sinais de saída do sensor.Por exemplo, em sensores de temperatura, um resistor variável pode corresponder à saída do sensor à leitura real de temperatura.Esse ajuste garante dados precisos e confiáveis, necessários para os sistemas de monitoramento e controle.São necessárias leituras precisas do sensor para a operação correta de sistemas que variam da automação industrial ao controle climático.Além disso, os resistores variáveis ​​são ideais nos circuitos de divisor de tensão, dividindo a tensão de entrada em tensões de saída menores e ajustáveis.Essa flexibilidade e precisão no design do circuito permitem sistemas eletrônicos mais complexos e adaptáveis.Em aplicações automotivas, os resistores de variáveis ​​são usados ​​em dimmers de luz do painel e sensores de medidor de combustível.O ajuste da resistência permite que os motoristas controlem o brilho da luz do painel e a precisão do medidor de combustível.Essas aplicações fornecem aos motoristas controle confiável e facilmente ajustável sobre as funções do veículo - melhorando a experiência geral de direção.

Padrões de símbolo

Símbolos padronizados garantem consistência e clareza nos diagramas de circuito.Os principais padrões incluem IEC 60617, IEC 61131-3, ANSI Y32.2-1975, IEEE STD 91/91A e, como 1102. Esses padrões podem variar internacionalmente, de modo que os engenheiros devem estar familiarizados com os requisitos locais para evitar mal-entendidos e erros.O símbolo IEC para um resistor variável é uma caixa retangular com uma seta indicando ajuste.Internamente, uma faixa de resistor fixo conecta os terminais 1 e 3, com o terminal 2 conectado a um botão móvel.O ajuste do botão altera a resistência entre os terminais 1 e 2 ou os terminais 2 e 3, controlando a corrente ou a tensão no circuito.A compreensão desses símbolos é ideal para interpretação e implementação precisas no projeto do circuito.

Símbolos para diferentes tipos de resistores variáveis

Figura 5: Símbolo do potenciômetro

O potenciômetro possui três terminais e é usado como um divisor de tensão.Seu símbolo inclui um retângulo com uma seta diagonal e uma linha adicional representando o terminal móvel, indicando a ajuste da resistência e os pontos de conexão para entrada, saída e terra.

Figura 6: símbolo reostato

O reostato, semelhante a um potenciômetro, mas geralmente usado com dois terminais, possui um símbolo mostrando um resistor ajustável com uma seta indicando variabilidade.Este símbolo representa o uso do resistor para controlar o fluxo de corrente ajustando a resistência.

Figura 7: Símbolo do termistor

Os termistores são sensíveis às mudanças de temperatura e são usados ​​em sistemas de controle de temperatura.Seu símbolo inclui um resistor com um identificador indicando sensibilidade à temperatura, ideal para aplicações como sistemas de aquecimento ou sensores de temperatura.

Figura 8: símbolo predefinido

Os resistores variáveis ​​predefinidos são pequenos e ajustáveis ​​resistores montados em placas de circuito para ajustes únicos de precisão.Seu símbolo é semelhante a um resistor variável, mas pode incluir marcas para o tamanho em miniatura, usado em circuitos que exigem um valor preciso do valor de resistência durante a fabricação ou a configuração inicial.

Figura 9: Símbolo Fotoresistores

Os fotorresistores são resistores sensíveis à luz usados ​​em sistemas de iluminação automáticos.Seu símbolo inclui um resistor com setas que representam luz, ideal para aplicações que precisam de ajustes automáticos de nível de luz, como iluminação de rua ou interruptores sensíveis à luz.

Figura 10: Símbolo Magnetoresistores

Os magnetoresistores, sensíveis a campos magnéticos, são usados ​​em sensores e dispositivos de armazenamento magnético.Seu símbolo inclui um resistor com um "X" indicando sensibilidade ao campo magnético, usado em aplicações onde são necessárias detecção e medição de campo magnético.

Vantagens e desvantagens de resistores variáveis

Vantagens	Desvantagens
Controle preciso: forneça controle preciso de corrente e tensão, adequada para dispositivos eletrônicos de ajuste fino.	Ajuste manual: requer manual Ajuste, inadequado para aplicações que precisam de controle automatizado.
Flexibilidade no design: isso permite flexibilidade no projeto e teste do circuito, permitindo a experimentação com valores de resistência.	Sensibilidade à vibração: isso pode ser sensível a ambientes de alta vibração, causando instabilidade.
Econômico: um único ajustável O resistor abrange uma ampla gama de resistências, reduzindo a necessidade de múltiplos Resistores fixos.	Preocupações de durabilidade: Movição mecânica As peças podem se desgastar mais rápido que os resistores fixos, afetando a durabilidade.
Versatilidade: inestimável para vários Aplicações, de ajustes simples a sistemas de controle complexos.	Natureza física: a natureza física de Resistores variáveis ​​podem não atender a todas as necessidades de aplicação.

Quais são as diferenças entre os símbolos de resistores fixos e variáveis?

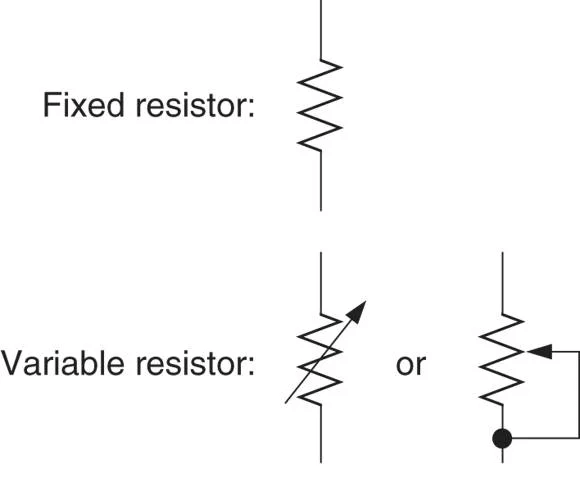

Figura 11: símbolo fixo vs símbolo variável

Os resistores fixos são representados por um símbolo retangular simples nos diagramas de circuito, significando um valor de resistência estável que não muda, independentemente das condições externas.Essa representação direta enfatiza que a resistência do resistor permanece constante durante a operação, facilitando a identificação e a interpretação em um esquema.

Por outro lado, os resistores variáveis ​​têm um símbolo mais complexo para indicar sua natureza ajustável.Normalmente, esse símbolo inclui um retângulo com um elemento adicional como uma barra ou uma seta.A seta ou corte cortando o retângulo significa que a resistência pode ser ajustada.Esse detalhe adicional é necessário para entender como o resistor funciona dentro do circuito.Se o resistor variável apresentar um mecanismo de ajuste específico, como um botão ou controle deslizante, eles podem ser refletidos no símbolo para esclarecer ainda mais sua operação.Por exemplo, um potenciômetro pode ser retratado com uma seta apontando para o centro do resistor, ilustrando o limpador ajustável que se move ao longo do elemento de resistência para variar a resistência.Ao trabalhar com diagramas de circuito, é necessário reconhecer esses símbolos para uma interpretação e implementação precisas.Conhecer as diferenças entre resistores fixos e variáveis ​​permite que engenheiros e técnicos entendam como cada componente se comportará no circuito.Esse entendimento garante que os componentes sejam representados e utilizados corretamente - levando a um projeto de circuito mais eficaz e confiável.

Fatores a serem considerados ao usar resistores variáveis

Ao considerar cuidadosamente os fatores abaixo, os engenheiros podem garantir que os resistores variáveis ​​selecionados tenham um desempenho de maneira confiável e eficiente em suas aplicações específicas.Fazer escolhas informadas sobre esses componentes pode afetar notavelmente o desempenho geral dos circuitos eletrônicos.

Faixa de resistência e resolução. Verifique se o resistor escolhido atende aos requisitos do circuito para valores de resistência mínima e máxima.A resolução, ou menor unidade de mudança de resistência, também é ideal para aplicações que precisam de ajustes finos, como equipamentos de áudio e instrumentos de teste.A alta resolução permite controle preciso, necessário para aplicações que requerem configurações exatas de resistência.

Manuseio de energia. Verifique se a classificação de energia do resistor excede o máximo esperado para evitar superaquecimento e danos potenciais.Cada resistor variável possui uma capacidade máxima de manuseio de energia, que não deve ser excedida.Garantir que o resistor possa lidar com os requisitos de energia do circuito é necessário para a longevidade e o desempenho.

Tamanho físico e método de montagem. O tamanho do tamanho físico e o método de montagem deve se adequar ao ambiente de aplicação pretendido.Para aplicações com restrição de espaço, podem ser necessários modelos pequenos ou de montagem de superfície.Além disso, considere o método de ajuste (botões, controles deslizantes, etc.) para garantir a acessibilidade do usuário.O método de tamanho e montagem deve se alinhar com os requisitos do aplicativo para garantir a instalação e a funcionalidade adequadas.

Condições ambientais. Considere as condições ambientais em que o resistor variável será usado.Fatores como temperatura, umidade e vibração podem afetar o desempenho e a vida útil.Ambientes de alta temperatura podem exigir resistores feitos de materiais que podem suportar essas condições, enquanto ambientes de alta vibração podem precisar de modelos com maior estabilidade mecânica.A escolha do resistor certo para as condições ambientais garante operação e longevidade confiáveis.

Características elétricas. Considere o coeficiente de linearidade e temperatura para garantir o desempenho em aplicativos específicos.As aplicações de áudio geralmente requerem resistores logarítmicos para uma curva de ajuste de volume natural, enquanto os sistemas de controle de precisão podem precisar de resistores altamente lineares para obter precisão.

Confiabilidade e durabilidade. Como os resistores variáveis ​​envolvem ajustes frequentes, é ideal escolher produtos duráveis ​​de alta qualidade.Os resistores de baixa qualidade podem sofrer de baixo contato ou desgaste rapidamente, levando a valores de resistência instáveis.A seleção de resistores confiáveis ​​e duráveis ​​reduz a necessidade de substituições frequentes.

Conclusão

Os resistores variáveis ​​desempenham um papel importante no controle preciso da corrente e da tensão nos circuitos eletrônicos.Ao entender seus tipos, características e aplicações, os engenheiros podem efetivamente utilizar esses componentes para alcançar o desempenho ideal em vários dispositivos - desde equipamentos de áudio até sistemas de automação industrial.Os detalhes operacionais diferenciados, como características e resolução do cone, impactam notavelmente sua funcionalidade, tornando-os indispensáveis ​​para ajustes ajustados.Ao aderir a símbolos padronizados e considerar fatores importantes como manuseio de energia e condições ambientais, a confiabilidade e a eficiência dos resistores variáveis ​​podem ser garantidos.

Perguntas frequentes [FAQ]

1. O que um resistor variável faz em um carro?

Em um carro, um resistor variável ajusta as funções elétricas, como o brilho das luzes do painel ou a precisão dos medidores de combustível.Por exemplo, para ajustar as luzes do painel, você gira um botão conectado ao resistor variável, alterando a resistência e, portanto, a tensão que controla a intensidade da luz, garantindo visibilidade e conforto ideais durante a noite.

2. Um resistor variável é melhor do que um resistor regular?

Um resistor variável é melhor que um resistor regular quando você precisa de controle ajustável sobre a corrente e a tensão, como ajustar o volume, o brilho ou a velocidade do motor.Ele fornece flexibilidade ao permitir o ajuste fino, enquanto um resistor regular oferece um valor de resistência fixa adequado para aplicações estáveis ​​e imutáveis.

3. Como testar um resistor variável?

Para testar um resistor variável, primeiro, desligue a energia e defina um multímetro no modo de resistência.Conecte as sondas aos terminais externos para verificar a resistência total, garantindo que ela corresponda ao valor nominal.Em seguida, conecte uma sonda ao terminal intermediário e a outra a um terminal externo, ajustando o resistor enquanto observa o multímetro.A resistência deve mudar sem problemas, indicando a função adequada.

4. Resistores variáveis ​​aquecem?

Sim, os resistores variáveis ​​podem aquecer durante a operação devido à dissipação de energia, especialmente ao manusear correntes altas.Se o resistor ficar quente ao toque, indica que a energia está sendo convertida em calor, o que é normal dentro dos limites de projeto, mas o aquecimento excessivo pode sinalizar sobrecarga ou resfriamento insuficiente.

5. O que faz com que um resistor variável falhe?

Os resistores variáveis ​​falham devido ao desgaste de ajustes frequentes, superaquecimento de corrente excessiva, fatores ambientais como poeira e umidade, estresse mecânico de impactos ou vibrações e defeitos de fabricação.Garantir o uso adequado dentro dos limites nominal e a proteção contra condições adversas pode prolongar sua vida útil.
