Guia abrangente para DS1302 RTC
2024-11-09 5505

O chip DS1302 integra perfeitamente um sistema de relógio/calendário em tempo real e 31 bytes de aríete estática, o que graciosamente descompacta os mistérios da cronometragem.Ele fornece um meio de se comunicar efetivamente com microprocessadores, utilizando uma interface serial simplificada.Este documento se aventura profundamente na arquitetura do chip, descobrindo o funcionamento intrincado e a dança dos elétrons dentro de seus circuitos.Desperta a curiosidade daqueles intrigados com a elegância do design tecnológico.

Catálogo

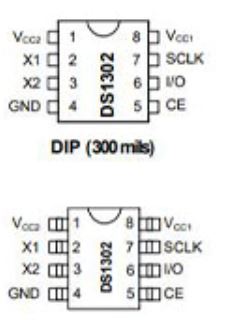

Visão geral das conexões de pino DS1302

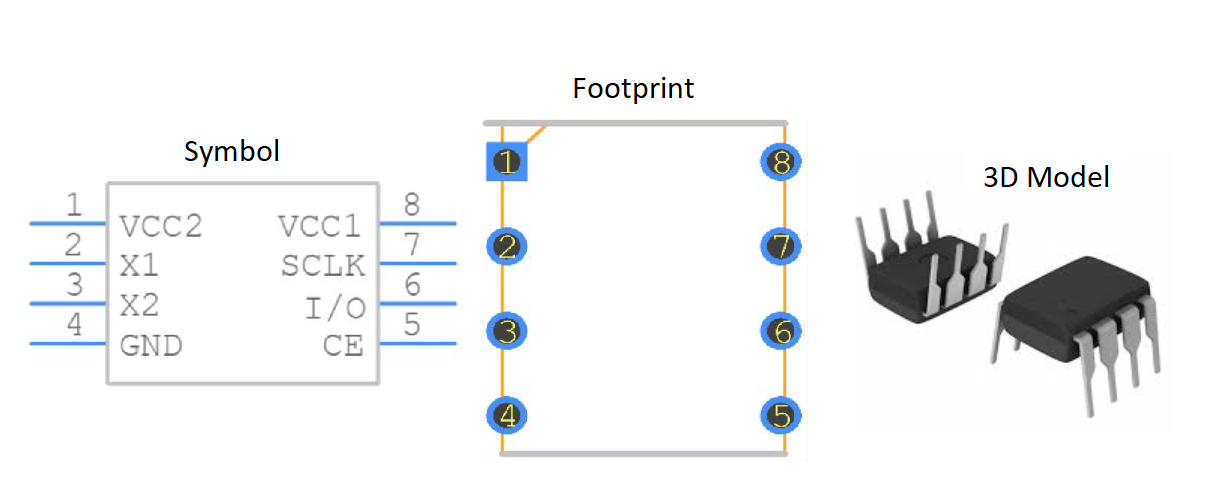

Modelo CAD de DS1302

Visão geral do DS1302

O DS1302 Combina um relógio/calendário em tempo real com 31 bytes de aríete estática, criados para atender aos cenários de baixa potência.Ele fornece informações meticulosas para cronometragem por segundos, minutos, horas, dias, datas, meses e anos, completos com ajustes do ano bissexto lidados sem esforço.Este sistema permite formatos de tempo 24 horas e 12 horas, apresentando um indicador AM/PM para atender às preferências do usuário das normas de exibição de tempo digital.Sua interface de comunicação em série facilita a conectividade com diversos microprocessadores, incorporando a adaptabilidade no design do sistema.

Recursos do DS1302

Cronometragem integrada e manuseio de dados

O DS1302 prova ser uma opção abrangente para tarefas de cronometragem, abrangendo todas as operações e fornecendo armazenamento temporário de dados dentro de sua RAM.A cronometragem é executada com eficiência por meio de uma interface serial de três fios simplificada, permitindo comunicação suave com microcontroladores.Essa configuração acomoda diversos métodos de transferência de dados, como o modo de bytes e burst, injetando flexibilidade em sistemas complexos.

Uso de energia eficiente

Uma característica notável do DS1302 é seu uso prudente de energia, funcionando dentro de uma faixa de tensão de 2,0V a 5,5V.Ao operar em 2.0V, ele usa apenas 300nana, apresentando-se como uma opção adequada para aplicações de baixa potência, como gadgets movidos a bateria.Esse nível de eficiência energética reduz a frequência das alterações da bateria, prolongando a vida útil do equipamento - um fator benéfico para gerenciar configurações remotas que buscam confiabilidade e menos interrupções.

Design Econômico Espacial

O molho compacto de 8 pinos do DS1302 e, portanto, os pacotes garantem que ele ocupe um espaço mínimo, uma característica atraente no design de dispositivos onde todo espaço é inestimável.A versatilidade do fator de forma é aparente em seu emprego em vários setores, desde eletrônicos de consumo até máquinas industriais.Além disso, seu pequeno pacote facilita a incorporação do chip nos projetos de circuitos existentes, tornando mais simples para atualizar os sistemas mais antigos sem problemas.

Ampla faixa de temperatura operacional

A capacidade do DS1302 de funcionar de maneira confiável dentro de uma faixa de temperatura industrial estende sua aplicabilidade, permitindo que ele prospere sob condições ambientais desafiadoras.Essa característica o torna uma escolha confiável para dispositivos que devem ter um desempenho constante em temperaturas extremas, como as em ambientes externos e aplicativos automotivos.A robusta tolerância à temperatura é uma prova de sua confiabilidade inabalável, uma característica que muito considera os cenários de missão.

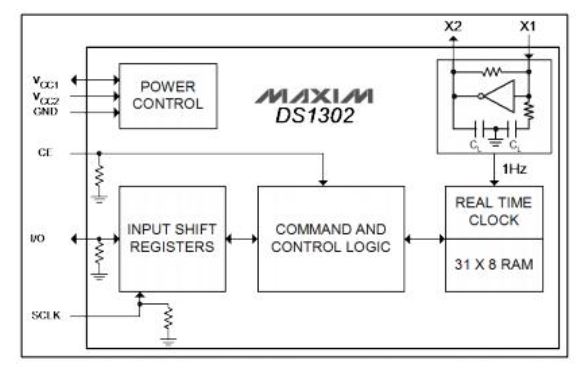

DS1302 Diagrama de blocos funcionais

Especificações técnicas

O Maxim Integrated fornece um amplo espectro de especificações para o DS1302+, servindo como um guia abrangente para entender suas capacidades e integrá -lo perfeitamente a diversas aplicações.O DS1302+ Excelia na funcionalidade precisa do tempo, um aspecto para sistemas interessados ​​em manter o cronometragem meticulosa e o gerenciamento de dados eficientes.A tabela abaixo são as especificações técnicas, atributos e parâmetros do máximo DS1302+integrado.

Circuito operacional do DS1302

O módulo de relógio em tempo real DS1302 se conecta com microprocessadores através de uma interface de comunicação serial síncrona, necessitando de apenas três conexões: Chip Habille (CE), entrada/saída (E/S) e relógio serial (SCLK).Essa estrutura de fiação simplificada é apreciada por sua simplicidade e confiabilidade, refletindo o desejo de elegância no design.A transferência de dados de e para o relógio/RAM pode ocorrer um byte por vez ou em rajadas de até 31 bytes.O design permite a operação em energia extremamente baixa, retenção de dados e informações sobre relógio em menos de 1 µW.O circuito operacional típico é mostrado abaixo.

Alternativas para DS1302

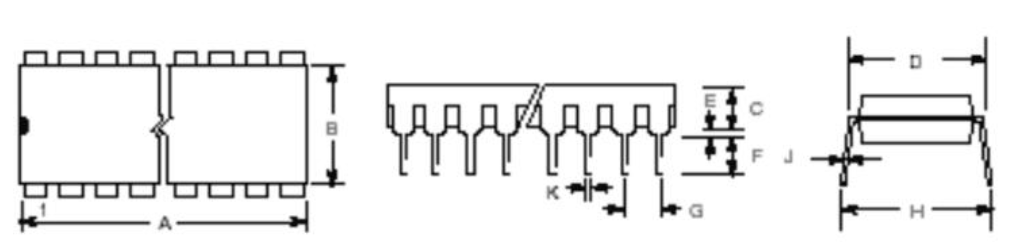

Dimensões do DS1302

Fabricante do DS1302

O Maxim Integrated lidera o cenário tecnológico com avanços inovadores em sincronização, eficiência energética e confiabilidade de dados, focando nas tecnologias de cronometragem, gerenciamento de energia e comunicação.Essas áreas promovem interações eletrônicas sem costura e otimizam o uso de energia, garantindo a troca de informações confiáveis.A empresa alimenta a engenharia criativa, oferecendo ferramentas e recursos poderosos que aliviam desafios complexos de design, permitindo -nos desenvolver com garantia e precisão.

Partes comparáveis
