Verilog: um guia abrangente para a linguagem de descrição de hardware
2024-07-25 17125

Verilog, uma pedra angular do design moderno do circuito digital, simboliza a evolução e o refinamento das linguagens de descrição de hardware (HDLs).Desenvolvido inicialmente para descrever e simular circuitos digitais complexos, a Verilog tornou -se instrumental em vários aplicativos, principalmente no design de comutadores de rede, microprocessadores e unidades de memória.Ao contrário das abordagens convencionais baseadas em esquemas, a Verilog apresenta um formato flexível e neutro em tecnologia que não apenas line os processos de design e depuração, mas também se adapta às camadas multifacetadas de abstração de hardware-comportamento, transferência de registro e níveis de portão.A adaptabilidade e a profundidade dos recursos de design da Verilog refletem uma linguagem madura projetada para atender às demandas rigorosas da moderna automação de design eletrônico (EDA), tornando -a uma ferramenta útil na transformação de projetos teóricos em tecnologia operacional tangível.

Catálogo

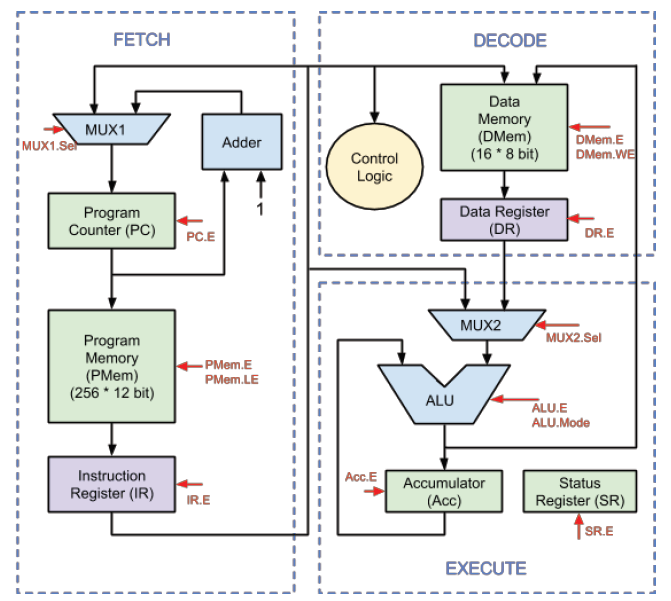

Figura 1: Código Verilog para Microcontrolador

O que é Verilog?

Verilog é uma linguagem de descrição de hardware (HDL) usada para definir e simular circuitos digitais em vários níveis de detalhes.Torna -se popular em comutadores de rede, microprocessadores e unidades de memória.Diferentemente dos esquemas tradicionais, a Verilog oferece um formato flexível e neutro em tecnologia que simplifica o processo de design e depuração.Ele suporta várias camadas de abstração-comportamento, transferência de registro e níveis de portão-cada um adequado para diferentes estágios do design de hardware.

Nível comportamental

No nível comportamental, a Verilog permite que os desenvolvedores descrevam a lógica digital complexa sem detalhando o circuito físico.Essa abstração modela comportamentos do sistema usando algoritmos simultâneos que são executados sequencialmente como programados.Ele usa construções de alto nível, como funções, tarefas e blocos processuais para definir as funcionalidades do sistema.Esse nível é útil para a lógica inicial e a verificação de tempo, fornecendo uma maneira intuitiva de articular operações do sistema.

Nível de transferência de registro (RTL)

O nível de transferência de registro (RTL) concentra-se no fluxo de dados e nas operações entre os registros dentro do circuito.A Verilog nesse nível descreve como os dados se movem através dos registros, as operações realizadas durante essas transferências e como as saídas são influenciadas pelas entradas.A codificação RTL no Verilog ajuda a sintetizar a lógica de alto nível em layouts de hardware físico, permitindo o controle preciso da funcionalidade do circuito e a otimização das vias e do tempo de dados.

Nível do portão

A descrição do nível do portão oferece uma visão detalhada do circuito, especificando cada portão lógica e suas conexões.Esse nível detalha as operações lógicas e as características de tempo no nível mais básico.A codificação no nível do portão no Verilog é frequentemente gerada automaticamente por ferramentas de síntese e é usada principalmente para simulação e verificação pós-síntese.Isso garante que a implementação de hardware siga a lógica especificada e atenda aos critérios de desempenho, particularmente no tempo e na confiabilidade funcional.

Um aspecto essencial da modelagem no nível do portão é a força de condução, que é a capacidade de um portão de acionar um sinal através de seus terminais de saída.Forças fortes de acionamento são alcançadas com conexões diretas com a fonte de energia, permitindo transições de sinal mais rápidas e melhor desempenho em ambientes barulhentos.Forças de acionamento mais fracas, que resultam de conexões através de elementos resistentes, levam a transições mais lentas e maior suscetibilidade ao ruído.

Os atrasos são outro aspecto significativo da modelagem no nível do portão, representando o tempo necessário para que um sinal viaje da entrada para a saída de um portão.Esses atrasos garantem análise de tempo precisa e garantir que o circuito atenda aos requisitos de velocidade.No Verilog, os atrasos podem ser definidos com precisão para explicar os tempos de aumento e queda dos sinais.

Metodologias de design em Verilog

A Verilog usa uma estratégia de design modular para simplificar projetos intrincados de circuitos, dividindo-os em sub-módulos funcionais e gerenciáveis.Existem duas abordagens principais: de cima para baixo e de baixo para cima.

• Abordagem de cima para baixo

Na abordagem de cima para baixo, os designers começam com uma visão completa do sistema e a dividem gradualmente em componentes detalhados.Este método suporta um fluxo de projeto estruturado, tornando o processo mais claro, mais fácil de gerenciar e facilitando a verificação completa da funcionalidade e integração de cada componente.

• Abordagem de baixo para cima

A abordagem de baixo para cima começa no nível mais básico, onde os módulos individuais são projetados e testados separadamente.Esses módulos são então integrados para formar sistemas mais complexos.Este método promove a reutilização de componentes bem testados e garante a robustez, pois cada módulo é verificado independentemente antes da integração, reduzindo o risco de erros em cascata no sistema maior.

Os módulos simplificam o processo de design, permitindo que os componentes individuais sejam desenvolvidos, testados e verificados isoladamente antes da integração em sistemas maiores.Esse isolamento reduz a complexidade e minimiza o risco de erros se propagando através do sistema.Por exemplo, um designer pode desenvolver um módulo para uma unidade lógica aritmética (ALU), testar completamente sua funcionalidade e depois integrá -la a um design de microprocessador sem modificar sua estrutura interna.

Uma das vantagens significativas do design modular é a capacidade de reutilizar os módulos em diferentes projetos.Depois que um módulo é criado, ele pode ser implementado em qualquer sistema que exija sua funcionalidade, economizando tempo e reduzindo erros da recodificação.Essa reutilização é particularmente benéfica em grandes projetos, onde são frequentemente necessárias funcionalidades comuns, como controladores de memória ou interfaces de E/S.

O design modular no Verilog também ajuda a gerenciar a complexidade de integrar várias funções em um único chip.Os designers podem montar um sistema sofisticado combinando estrategicamente módulos, cada um responsável por uma parte distinta da funcionalidade geral do sistema.Essa abordagem simplifica o processo de desenvolvimento e aprimora a manutenção e a escalabilidade do sistema.

Construções de linguagem e sintaxe

A sintaxe da Verilog, influenciada pela linguagem de programação C, foi projetada para facilitar a adoção por engenheiros com antecedentes de desenvolvimento de software.Essa familiaridade ajuda a entender e usar o Verilog com eficiência.

Um dos pontos fortes de Verilog é o seu apoio à simultaneidade.As atribuições não bloqueadoras permitem operações simultâneas durante a simulação de hardware, refletindo a natureza paralela dos sistemas de hardware.A sintaxe inclui recursos que aprimoram a legibilidade e manutenção do código, como gerenciamento de espaço em branco e comentários.Esses elementos ajudam a criar código mais limpo e compreensível, facilitando o gerenciamento e a colaboração de projetos de longo prazo.

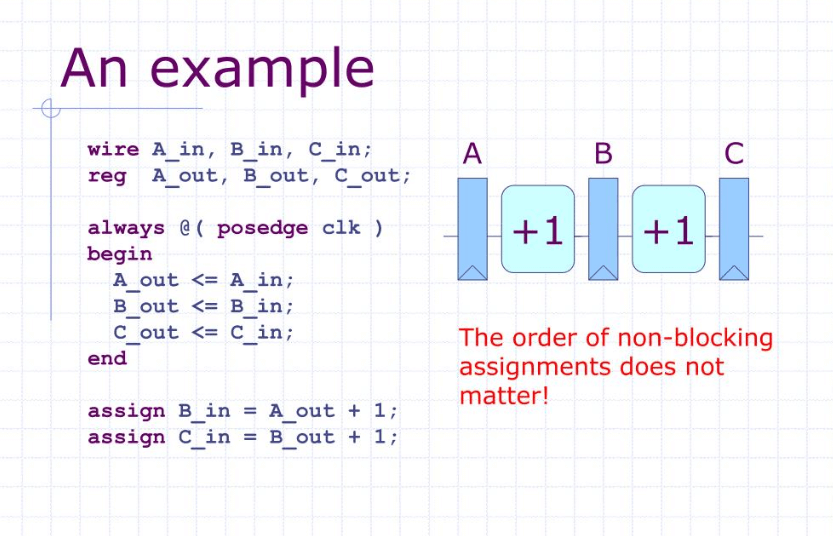

Figura 2: Construção e sintaxe da linguagem

Verilog é sensível ao minúsculo, tornando a consistência nas práticas de codificação.Ele usa vários identificadores e palavras -chave reservadas para definir a estrutura e a função dos componentes de hardware claramente.A Verilog oferece elementos avançados de sintaxe para gerenciamento eficaz de código.Isso inclui gerenciamento preciso de espaço em branco para obter melhor legibilidade e depuração e anotações dentro do código para orientar as revisões futuras.A Verilog pode lidar com a representação digital em diferentes bases numéricas (binário, hexadecimal, decimal e octal).

Tipos de dados e suas implicações

O sistema de tipos da Verilog é utilizado para descrever e modelar com precisão os circuitos digitais.Oferece uma variedade de tipos de dados internos adaptados a funções específicas no design e simulação de hardware.

Fios

No Verilog, os 'fios' são usados ​​para conectar diferentes componentes do circuito e transmitir sinais no sistema.Ao contrário das variáveis ​​na programação tradicional, os fios não armazenam dados.Eles atuam como condutos para transmitir sinais entre os elementos do circuito, definindo as vias pelas quais os dados fluem dentro do circuito.

Registros

'Registra' mantém e mantêm dados em diferentes ciclos.Eles funcionam de maneira semelhante às variáveis ​​na programação de software, armazenando valores e estados calculados necessários para a operação do circuito.Os registros mantêm dados em vários ciclos operacionais, permitindo que o circuito execute a lógica sequencial e combinativa com base em entradas armazenadas e atuais.

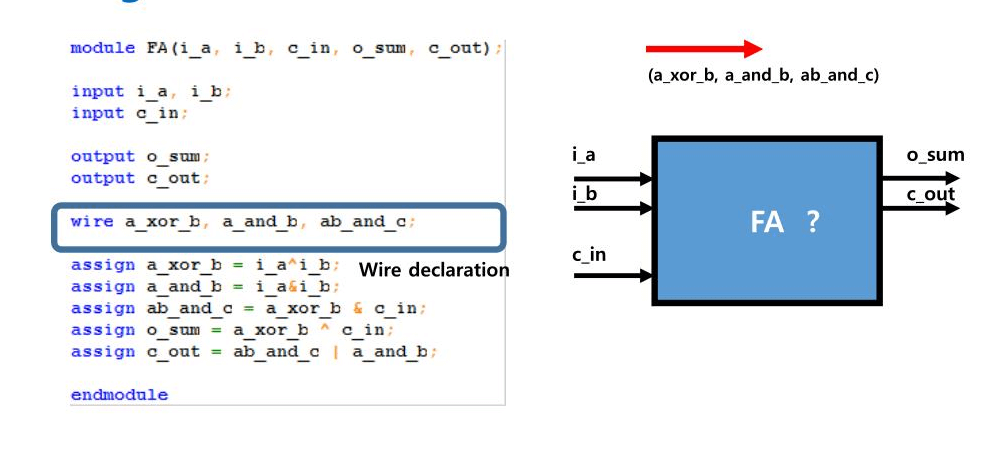

Figura 3: Tipo de dados em Verilog

Verilog também lida com valores especiais como 'x' (desconhecido) e 'z' (alta impedância), que são úteis em cenários específicos:

'X' significa um estado desconhecido durante os estágios iniciais de simulação, quando todos os valores ainda não foram determinados.Isso ajuda a identificar variáveis ​​não iniciadas e possíveis problemas de design em que os resultados não podem ser definitivamente previstos.

'Z' representa um estado de alta impedância, semelhante a um fio desconectado.É usado para modelar circuitos com buffers de três estados ou qualquer componente que possa efetivamente se desconectar do circuito, não influenciando outros elementos.

Descrição do circuito de baixo nível

A Verilog suporta descrições detalhadas de circuitos de baixo nível, permitindo que os designers modelem e simulem circuitos digitais no nível do transistor.Isso inclui a definição do comportamento de componentes fundamentais, como MOSFETs (transistores de efeitos de campo de óxido de óxido de metal) e tecnologia (CMOS (complementarmente o óxido de metal-óxido-semicondutor).

A Verilog oferece aos designers controle granular sobre cada elemento do circuito.Esse nível de detalhe garante que todos os aspectos da operação do circuito sejam representados e previsíveis com precisão.Ao modelar transistores individuais, os designers podem ajustar o desempenho e a confiabilidade do circuito.

Essa precisão pode otimizar os projetos complexos, onde as interações entre numerosos transistores influenciam significativamente a funcionalidade geral.A simulação dessas interações ajuda a identificar possíveis problemas no início do processo de design.Por exemplo, os designers podem detectar problemas como geração de calor, ineficiências de potência ou problemas de integridade de sinalização antes da implementação física.

Atrasos no Verilog

No Verilog, os atrasos no manuseio garantem com precisão as simulações refletem o comportamento verdadeiro do hardware, principalmente em termos de tempo e respostas às alterações de entrada.Os atrasos influenciam como os sinais se propagam através de um circuito, afetando como os componentes interagem e funcionam.A Verilog fornece ferramentas para especificar e gerenciar esses atrasos, permitindo que os designers modelem os tempos de viagem do sinal com precisão.

A Verilog permite que os designers defina atrasos explicitamente no código.Esse recurso permite que os designers ajustem o tempo de suas simulações, especificando atrasos de propagação para sinais individuais ou blocos lógicos inteiros.Ao configurar esses atrasos com precisão, os designers podem prever e otimizar o desempenho do hardware final, garantindo que atenda aos requisitos de velocidade e confiabilidade.

Os recursos de gerenciamento de atraso da Verilog permitem a modelagem de interações digitais complexas em um circuito, como configuração e tempo de espera para flip-flops e outros componentes sensíveis ao tempo.O gerenciamento de atraso adequado ajuda a evitar problemas comuns de design digital, como condições de corrida e falhas, melhorando a estabilidade operacional do circuito.

Síntese lógica

A síntese lógica é um processo no design do Verilog, transformando o código HDL de alto nível em uma netlist detalhada no nível do portão.Essa conversão permite a transição de um ambiente de simulação de software para uma implementação tangível de hardware.A síntese serve como a ponte que transforma descrições abstratas de verilog em chips funcionais de silício.

O processo de síntese traduz as especificações comportamentais e funcionais descritas no Verilog em estruturas que podem ser realizadas fisicamente em um chip.Isso envolve o mapeamento de expressões e operações lógicas para combinações específicas de portões e circuitos.A síntese eficaz garante que o design atenda às especificações de desempenho, área e energia, conforme o cumprimento das restrições de tempo.

Durante a síntese, várias técnicas de otimização são aplicadas para aumentar a eficiência do layout de silício resultante.Essas otimizações incluem minimizar o número de portões utilizados, otimizar a colocação dos componentes para reduzir o atraso e o consumo de energia e garantir que o circuito adie aos requisitos de tempo especificados.

Recursos avançados e personalização

A Verilog suporta a personalização avançada, permitindo que os projetos atendam aos requisitos específicos em cenários complexos de hardware.Essa personalização é alcançada por meio de recursos como primitivas definidas pelo usuário (UDPs) e interfaces para integrar com outras linguagens de software, aprimorando a verilogs da verilog.

As primitivas definidas pelo usuário permitem que os designers criem portões de lógica personalizados e outras estruturas de baixo nível não disponíveis na biblioteca verilog padrão.Esses primitivos podem ser adaptados para atender às características exatas de desempenho necessárias para aplicativos específicos, oferecendo controle que os componentes padrão não podem.Ao usar UDPs, os designs podem ser otimizados para velocidade, consumo de energia ou outras métricas específicas do projeto.

As interfaces da Verilog para integração com linguagens de software como C ++ e Python permitem interação perfeita entre descrições de hardware Verilog e funções de software.Essa interoperabilidade é particularmente útil em cenários em que o hardware e o software precisam interagir de perto, como sistemas que requerem aceleração de hardware ou em ambientes de simulação e teste.Essas interfaces permitem que o código Verilog seja simulado nos modelos de software, criando um ambiente de teste híbrido que acelera o desenvolvimento e aumenta a robustez do produto final.

Integração da ferramenta

A Verilog se integra perfeitamente a várias ferramentas de automação de design eletrônico (EDA), criando um ambiente robusto para design, simulação e verificação.Essa integração simplifica o ciclo de desenvolvimento, aprimora a produtividade e garante a robustez do produto final.

A Verilog é suportada por uma variedade de ferramentas EDA que cobrem todas as etapas do processo de desenvolvimento, desde o design inicial até os testes finais.Ferramentas como sintetizadores, otimizadores de lugar e rote e simuladores lógicos convertem o código Verilog em um plano físico de silício.Essas ferramentas otimizam o layout para desempenho e área, garantindo que o design se comporte conforme o esperado em todas as condições.

As ferramentas EDA fornecem um loop de feedback para os designers, permitindo a identificação e a retificação precoce de possíveis problemas.Isso é particularmente benéfico para circuitos complexos, onde a análise manual seria demorada e propensa a erros.Simular e verificar projetos dentro da mesma estrutura usada para a criação acelera o processo de desenvolvimento e aprimora a precisão e a confiabilidade do hardware final.

A integração da Verilog com as ferramentas EDA suporta vários níveis de abstração, desde modelos comportamentais de alto nível até simulações de portão de baixo nível.Essa flexibilidade permite que os designers escolham o nível mais apropriado para cada estágio de desenvolvimento, gerenciando efetivamente projetos complexos, adaptando -se às mudanças de requisitos e otimizando os projetos para aplicações específicas.

Comparação com VHDL

Verilog e VHDL são poderosos idiomas de descrição de hardware (HDLs), cada um atendendo a diferentes preferências e requisitos na comunidade de design devido aos seus estilos sintáticos distintos e filosofias de design.

A Verilog é conhecida por sua simplicidade e flexibilidade, tornando -a popular no domínio do design ASIC.Sua sintaxe do tipo C permite uma adoção mais fácil e aprendizado mais rápido, o que é ideal para desenvolvimento rápido e prototipagem.Os designers favorecem a Verilog por sua abordagem direta, que acelera o processo de design.

Figura 4: VHDL e Verilog compararam e contrastaram

O VHDL, por outro lado, apresenta uma sintaxe mais rigorosa e detalhada.Isso o torna adequado para aplicações que exigem descrições de design detalhadas e explícitas, como as das indústrias aeroespaciais e militares.A forte digitação e extensa gama de tipos de dados do VHDL fornecem níveis mais altos de abstração e controle preciso sobre o comportamento do hardware.

A escolha entre Verilog e VHDL geralmente depende de necessidades específicas do projeto e preferências regionais.O VHDL é mais prevalente na Europa e entre as empresas envolvidas com contratos de governo e defesa.Verilog, por outro lado, domina os setores comercial e de prototipagem rápida na América do Norte e partes da Ásia.Cada idioma oferece vantagens exclusivas que podem afetar a eficiência e o resultado de um projeto, influenciando o processo de tomada de decisão para equipes e designers individuais.

Aplicações práticas e contexto histórico

O desenvolvimento da Verilog e a adoção generalizada decorrem de seu design e sintaxe amigáveis, que são semelhantes à linguagem de programação C.Essa acessibilidade tornou atraente para os recém -chegados no design de educação e circuito digital, facilitando a transição da teoria para a aplicação prática.Consequentemente, a Verilog rapidamente se tornou uma ferramenta padrão na Automação Eletrônica de Design (EDA), conhecida por sua eficiência no design de circuitos complexos e sua acessibilidade a uma ampla gama de usuários.

A Verilog foi desenvolvida no início dos anos 80 para aumentar a produtividade no projeto e teste de circuitos.Com o tempo, ele se adaptou para atender às crescentes complexidades do design de semicondutores e do sistema.Seu papel na promoção da inovação é evidente por seu uso generalizado no design de microprocessadores, dispositivos de comunicação e eletrônicos de consumo, todos os quais exigem alta confiabilidade e otimização de desempenho.

À medida que a Verilog amadureceu, não apenas aprimorou seus recursos principais, mas também expandiu sua interoperabilidade com outras tecnologias.Essa adaptabilidade reforçou sua posição como uma ferramenta fundamental na indústria da EDA.O suporte robusto da comunidade do idioma garantiu que ele permaneça relevante, evoluindo para enfrentar novos desafios e avanços tecnológicos no design do circuito.

Conclusão

Os recursos abrangentes da Verilog destacam seu papel na formação do campo da automação de design eletrônico.De sua sintaxe amigável, influenciada pela linguagem de programação C à sua estrutura robusta de design modular, a Verilog facilita uma transição perfeita da modelagem abstrata de alto nível para implementações de circuito de baixo nível preciso.Essa transição é suportada por recursos avançados, como primitivas definidas pelo usuário e integração eficaz de ferramentas, que otimizam o processo de design e aprimoram a integridade funcional dos produtos finais.

À medida que a Verilog continua evoluindo, ele permanece na vanguarda dos avanços tecnológicos, adaptando -se a novos desafios e expandindo suas funcionalidades para atender às crescentes complexidades do design de semicondutor e sistema.Através de suas aplicações práticas e significado histórico, a Verilog não apenas enriquece atividades educacionais, mas também capacita os profissionais a alcançar uma eficiência e confiabilidade excepcionais no design digital, mantendo seu status como um ativo no cenário em constante evolução da tecnologia.

Perguntas frequentes [FAQ]

1. A codificação Verilog é fácil?

Considera -se que a codificação Verilog tem uma curva de aprendizado moderada, especialmente para aqueles com experiência em desenvolvimento de software.Sua sintaxe é semelhante a C, o que pode torná -la mais acessível aos programadores familiarizados com esse idioma.No entanto, a facilidade de aprender a Verilog também depende da compreensão dos conceitos de design de circuitos digitais.Para um recém -chegado ao design digital, o domínio da Verilog pode exigir um esforço significativo para entender o idioma e os conceitos de hardware que ele descreve.

2. Verilog HDL ou VHDL?

Verilog é um idioma HDL ou Hardware Descrição, distinto do VHDL (linguagem de descrição do hardware do VHSIC), que é outro tipo de HDL.Ambos são usados ​​para modelar e simular sistemas eletrônicos, mas diferem na sintaxe e em alguns recursos.A Verilog tende a ser favorecida por sua sintaxe e flexibilidade mais simples, tornando -a popular na comunidade de design da ASIC, enquanto o VHDL é frequentemente usado onde é necessário um estilo descritivo mais rigoroso, como em aplicações aeroespaciais e de defesa.

3. Verilog ainda é usado?

Sim, o Verilog ainda é amplamente utilizado na indústria de eletrônicos.Ele continua sendo uma ferramenta padrão para projetar e simular circuitos lógicos digitais, particularmente nos campos do desenvolvimento da ASIC e FPGA.Suas atualizações contínuas e o desenvolvimento do SystemVerilog (uma extensão do Verilog) o mantiveram relevante para enfrentar os desafios modernos do design digital.

4. Qual é a linguagem de codificação mais fácil?

A linguagem de codificação "mais fácil" pode variar com base em antecedentes pessoais e no que você pretende alcançar.Para o desenvolvimento geral de software, idiomas como o Python são frequentemente recomendados devido à sua sintaxe e legibilidade direta.Para o design e a simulação de hardware, no entanto, o Verilog pode ser mais fácil para quem já possui alguns antecedentes em áreas semelhantes ou idiomas do tipo C.

5. Posso usar a lógica no Verilog?

Absolutamente, o uso de operações lógicas é um aspecto fundamental do Verilog.O idioma fornece um rico conjunto de operadores lógicos (como e, ou, não, xor) que são usados ​​para escrever expressões que refletem a lógica dos circuitos digitais.Esses operadores ajudam a descrever o comportamento de portões e módulos dentro de um circuito, tornando a Verilog uma ferramenta poderosa para projetar operações lógicas complexas e estruturas de controle nos designs de hardware.
