Aplicações práticas do transistor 2SC2328
2024-07-22 5482

No amplo campo da eletrônica, o transistor se destaca como uma tecnologia básica para o desenvolvimento e operação de vários dispositivos que definem a vida moderna.Este artigo se aproxima dos detalhes do transistor 2SC2328 - um NPN BJT amplamente utilizado em aplicações que variam de amplificação de áudio ao processamento de sinalização em sistemas automotivos e de telecomunicações - o grupo demonstra o papel perigoso e o uso adaptativo dos transistores nos eletrônicos contemporâneos.

Catálogo

Tipos de transistores

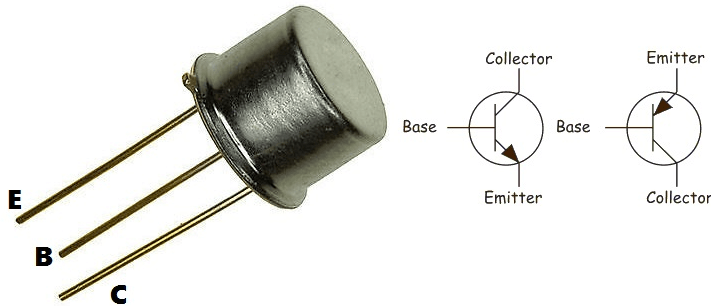

Figura 1: Transistor de junção bipolar (BJT)

Transistor de junção bipolar (BJT) - Um BJT consiste em três camadas de material semicondutor, dispostas como PNP ou NPN.Ele amplifica a corrente usando uma pequena corrente no terminal base para controlar uma corrente maior entre os terminais do coletor e do emissor.Isso torna os BJTs eficazes para tarefas de troca e amplificação.

Figura 2: Transistor de efeito de campo (FET)

Transistor de efeito de campo (FET) - Um FET controla a condutividade de um canal em um material semicondutor usando um campo elétrico.Existem dois tipos de FETs: Junction FET (JFET): utiliza uma junção tendenciosa reversa para regular o fluxo de transportadores de carga através do canal.FET de metal-óxido-semicondutor (MOSFET): controla o fluxo de corrente aplicando tensão a uma porta de metal, que é isolada do material semicondutor por uma fina camada de óxido.

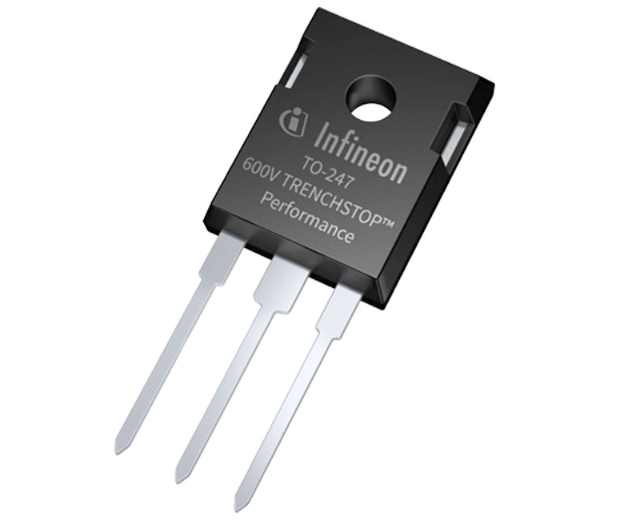

Figura 3: Transistor bipolar de portão isolado (IGBT)

Transistor bipolar de porta isolada (IGBT) - O IGBT combina recursos de BJTs e MOSFETs.Ele usa um portão isolado para gerenciar a região de alta corrente de alta corrente, permitindo uma comutação eficiente e rápida em altas tensões e correntes.Isso torna o IGBTS ideal para aplicações que exigem alta potência e velocidade.

O que é um transistor 2SC2328?

O 2SC2328 é um transistor de junção bipolar NPN (BJT) comumente usado em amplificadores de frequência de áudio e circuitos de comutação.Sua capacidade de lidar com níveis moderados de tensão e corrente o torna adequado para várias aplicações de baixa a média potência.

Tensão de colecionador-emissor (VCEO): Essa é a tensão máxima que pode ser aplicada com segurança na junção do coletor-emissor quando a junção do emissor base estiver aberta.

Figura 4: Tensão de coletor-emitidor (VCEO)

Corrente do coletor (IC): Esta é a corrente máxima que o coletor pode suportar.

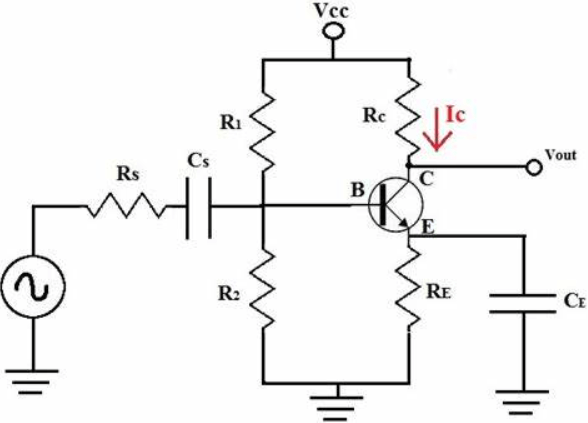

Figura 5: Corrente do coletor (IC)

Dissipação de energia (PC): Isso indica a potência máxima que o transistor pode se dissipar sem exceder seu limite de temperatura operacional.

Ganhe o produto da largura de banda (FT): Isso mede a frequência na qual o ganho do transistor cai na unidade.

Um transistor NPN usa elétrons e orifícios como portadores de carga.Consiste em uma camada de semicondutor do tipo P (a base) entre duas camadas de semicondutor do tipo N (o coletor e o emissor).

Quando uma tensão positiva é aplicada à base em relação ao emissor, os elétrons fluem do emissor para o coletor, que está conectado a uma tensão positiva mais alta.Essa configuração permite que uma corrente maior flua através do coletor que a base, graças à capacidade do transistor de ampliar a corrente.

O transistor NPN opera com eficiência com os elétrons como os principais portadores, que se movem do emissor para o coletor.Esse design torna os transistores NPN amplamente utilizados em circuitos eletrônicos porque os elétrons se movem mais rápido que os orifícios, permitindo uma operação mais rápida e melhor desempenho em várias aplicações eletrônicas.

2SC2328 Aplicações de transistor

O transistor 2SC2328 encontra um ótimo uso em eletrônicos de consumo, como dispositivos de áudio usados ​​em amplificadores de frequência de áudio, como os estágios pré-amplificadores de sistemas de áudio de alta fidelidade e circuitos de processamento de vídeo de televisão para amplificar os sinais.Na indústria automotiva, é empregado em unidades de controle eletrônico (ECUS) para amplificar os sinais de sensores e os amplificadores de áudio no carro para aumentar a força do sinal de áudio antes de atingir os alto-falantes.Em telecomunicações, amplifica sinais fracos recebidos pelas antenas.Em eletrônicos industriais e de potência, o 2SC2328 é usado em circuitos de controle do motor para ajustar as velocidades do motor e alternar os reguladores para gerenciamento e distribuição de energia eficiente.Em equipamentos médicos, é focal em instrumentos de diagnóstico, como máquinas ECG, onde é necessária a integridade do sinal.Na computação e nas redes, o 2SC2328 é utilizado nas unidades de fonte de alimentação de computadores e equipamentos de rede para regular a tensão e a corrente.

Especificações técnicas do transistor 2SC2328

	Especificação	Descrição
Tipo	Npn	Tipo de transistor
Colecionador-emissor Tensão (VCEO)	Em volta 120V	Máximo tensão entre colecionador e emissor com a base aberta
Colecionador Atual (IC)	Máximo Cerca de 50 Ma	Máximo corrente que pode fluir através do colecionador
Emissor-base Tensão (vebo)	Máximo cerca de 5V	Máximo tensão entre emissor e base
Colecionador Dissipação (PC)	Em volta 0,4 w	Máximo Dissipação de energia pelo colecionador
DC Ganho atual (HFE)	Varia, Freqüentemente 100-320	O fator de ganho para DC
Transição Frequência (FT)	Acima 100 MHz	O Frequência em que o ganho cai para 1

Por que escolher o transistor 2SC2328？

O 2SC2328 foi projetado para comutação rápida de sinal, tornando -o ideal para circuitos que exigem transições rápidas, como computação digital e circuitos de pulso.Esse transistor pode lidar com tensões relativamente altas, tornando -o adequado para tarefas de amplificação de tensão em amplificadores de áudio e equipamentos de processamento de sinais.Com um ganho de corrente decente (valor beta), o 2SC2328 amplia efetivamente sinais fracos, necessários para aplicações como pré-amplificadores de áudio e transceptores de rádio.Como transistor de uso geral, ele pode ser usado em vários circuitos eletrônicos, de projetos simples de bricolage a aplicações industriais complexas.Sua baixa tensão de saturação reduz a perda de energia quando o transistor está no estado "on", elevando a eficiência nas aplicações de comutação.Disponível em um pacote pequeno, o 2SC2328 é adequado para dispositivos eletrônicos compactos e aplicativos com restrição de espaço.Conhecido por sua confiabilidade e durabilidade, o 2SC2328 garante a longevidade e o desempenho dos dispositivos eletrônicos.

Alternativas ao transistor 2SC2328

2N3904 - O 2N3904 é um transistor NPN de uso geral que lida com tensões e correntes ligeiramente mais baixas que o 2SC2328.É popular devido à sua disponibilidade e baixo custo, tornando -o adequado para várias aplicações.

BC547 - O BC547 é outro transistor NPN que gerencia tensões semelhantes, mas correntes ligeiramente mais baixas em comparação com o 2SC2328.É comumente usado para pequenas tarefas de amplificação e comutação de sinal.

2N2222 - Este transistor possui classificações de tensão semelhantes ao 2SC2328, mas pode lidar com correntes mais altas e dissipação de energia.Isso o torna adequado para aplicações mais exigentes.

BC337 - O BC337 é comparável ao 2SC2328 em termos de tensão e classificações de corrente e pode servir como substituição direta na maioria dos circuitos.É amplamente utilizado para amplificação e comutação de uso geral.

SS9014 -O SS9014 é um transistor NPN de uso geral com características semelhantes ao 2SC2328, tornando-o adequado para aplicações de baixa potência.

Uso seguro e eficiente do transistor 2SC2328

Em primeiro lugar, sempre consulte a folha de dados para obter as classificações máximas de tensão, corrente e energia.Exceder essas classificações pode danificar o transistor e potencialmente causar falha no circuito.

Em segundo lugar, verifique se o calor aceitável na redução do transistor.O superaquecimento pode reduzir sua vida útil ou causar falha imediata.Use o composto térmico, se necessário, para melhorar a transferência de calor para o dissipador de calor.

Em seguida, o viés adequado ajuda a alcançar o desempenho ideal e evita condições de fuga térmica.Defina as tensões de emissoras e coletores de base de acordo com as especificações.

Além disso, coloque os resistores no circuito para limitar a corrente base.Isso protege o transistor da corrente excessiva, o que pode causar danos.

Em seguida, verifique se o transistor está montado com segurança.As conexões frouxas podem levar a operação instável ou danos ao estresse físico.

Se o caso do transistor estiver conectado internamente a quaisquer leads, verifique se ele é adequadamente isolado do dissipador de calor ou de qualquer superfície condutora para evitar circuitos curtos.

Vale ressaltar que o uso de componentes complementares de alta qualidade para evitar problemas de falhas de componentes, como vazamento de capacitores ou resistores de deriva.

Finalmente, inspecione regularmente o transistor e seus componentes circundantes quanto a sinais de estresse, superaquecimento ou envelhecimento.Substitua os componentes conforme necessário para manter a integridade e o desempenho do circuito.

Conclusão

Os transistores, demonstrados pela análise detalhada do modelo 2SC2328, são importantes no campo da eletrônica moderna e da computação digital, organizando o fluxo de potência e dados que impulsionam o mundo orientado pela tecnologia atual.A exploração técnica revela como os transistores, através de sua capacidade de amplificar e mudar, ficam intactos a tudo, desde eletrônicos básicos de consumo até sistemas industriais.O artigo não apenas descarrega o núcleo operacional e diversos tipos de transistores, mas também ilustra suas implementações práticas em vários setores, destacando sua versatilidade e robustez.Ao considerarmos o futuro da tecnologia do transistor, os avanços e adaptações em andamento continuarão, sem dúvida, a moldar e redefinir a paisagem eletrônica.

Perguntas frequentes [FAQ]

1. Como você determina se um transistor é NPN ou PNP?

Para determinar se um transistor é NPN ou PNP, use um conjunto de multímetro no modo de teste de diodos.Coloque a sonda vermelha no pino do meio (base) e a sonda preta em um dos pinos externos (emissor ou colecionador).Para um transistor NPN, o multímetro mostrará uma leitura (geralmente 0,6 a 0,7 V) quando a sonda vermelha estiver na base e a sonda preta estiver no emissor.As conexões da sonda reversa devem não mostrar leitura.Para um transistor PNP, as condições revertem a leitura com o vermelho na base e preto no emissor, mas uma leitura quando revertida.

2. Como saber qual transistor usar?

Ao selecionar um transistor, considere os requisitos de corrente e tensão do seu circuito, além de velocidade de comutação, dissipação de energia e tamanho físico.Comece verificando a corrente máxima e a tensão que o transistor precisa manusear.Verifique se as classificações máximas do transistor excedem esses valores.Se for necessária uma comutação de alta velocidade, procure transistores com alta frequência e baixa capacitância.

3. Posso usar um NPN em vez de um transistor PNP?

Você pode usar um NPN em vez de um transistor PNP, mas isso requer modificações de circuito.Os transistores NPN e PNP operam com diferentes preconceitos;Um transistor de NPN requer uma tensão positiva do emissor de base, enquanto um PNP precisa de uma tensão negativa do emissor base.Você deve ajustar o circuito, particularmente a direção do fluxo de corrente e tensões de polarização, para acomodar essas diferenças.

4. Como você testa ou determina um bom transistor?

Para testar um transistor, use um multímetro no modo de teste de diodo e teste cada junção (base-itens e coletor de base) separadamente.Para um NPN funcional, espere uma queda de tensão direta (cerca de 0,6V) quando o chumbo positivo estiver na base e o negativo no emissor ou no coletor.As conexões reversas não devem dar leitura.As leituras do PNP serão o oposto.

5. Como você identifica um transistor aberto, curto e de vazamento?

Nenhuma continuidade em uma ou mais junções quando testada com um multímetro;

Mostra continuidade ou leituras de resistência muito baixa entre dois pinos (base, colecionador, emissor) em ambas as direções;

Mostra algumas leituras inesperadas, geralmente pequenas, tensão ou resistência na condição tendenciosa reversa de qualquer junção, indicando que não está bloqueando completamente o fluxo como deveria.
