Tipos de sensores ópticos, operação de trabalho, guia de aplicação
2025-08-18 16984

Os sensores ópticos são úteis na detecção e medição da luz para uma ampla gama de aplicações.Este guia explora seus princípios de trabalho, tipos comuns, métodos de medição de distância e fontes de luz, como LEDs e lasers.Você também aprenderá sobre os principais recursos, vantagens e desvantagens e dicas práticas para selecionar o sensor certo, com um exemplo de diagrama de circuito para ilustrar o uso real.

Catálogo

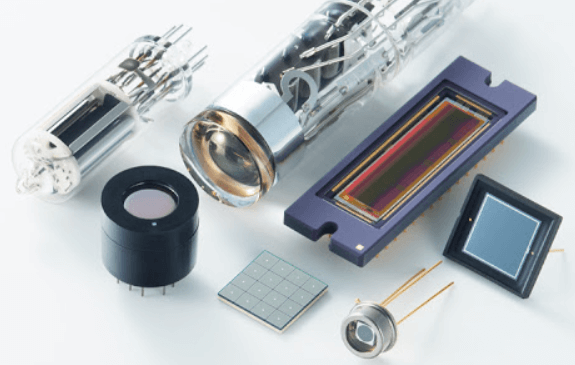

Figura 1. Sensores ópticos

O que é sensor óptico?

Um sensor óptico é um dispositivo que detecta luz e o converte em um sinal elétrico para medição ou processamento.Ele funciona emitindo luz de uma fonte, como um LED ou laser, e analisando como ela interage com um alvo - se refletiu, absorveu, transmitiu ou disperso.Um fotodetector, como um fotodiodo ou fototransistor, captura esses íons V ariat e os converte em sinais que podem ser analisados.

Ao detectar alterações na intensidade da luz, comprimento de onda, fase ou polarização, os sensores ópticos podem determinar a distância, a posição ou outras propriedades de um alvo.Dependendo do aplicativo, eles podem usar configurações diferentes, como configurações de viga ou reflexivo, para obter detecção e monitoramento precisos e sem contato.

Diagrama de circuito do sensor óptico

O circuito abaixo é um exemplo de um sensor óptico aplicado em um alarme de fumaça.Ele usa o sensor óptico transmissivo TCST2103 e um comparador LM393 para detectar fumaça e acionar um alarme.

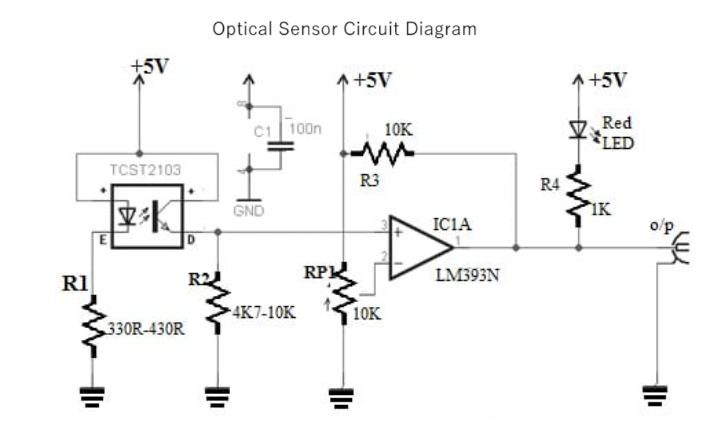

Figura 2. Diagrama de circuito do sensor óptico

O TCST2103 contém um LED infravermelho e um fototransistor posicionado cara a cara.No ar limpo, o feixe de IR atinge o fototransistor, produzindo uma tensão constante.Quando a fumaça entra, as partículas bloqueiam ou espalham o feixe, reduzindo a saída do fototransistor.O LM393 compara esse sinal a uma tensão de referência definida por um trimpot.Se o sinal cair abaixo do limite, o comparador alterna na saída, iluminando o LED vermelho e ativando o alarme.

A corrente de controle dos componentes-chave, estabiliza sinais e garante que a detecção confiável: R1 limita a corrente ao LED IR, R2 define a carga do fototransistor, o R3 atua como um resistor de pull-up para a saída do comparador e a corrente de LED limita R4.Um capacitor de 100 NF filtra ruído, enquanto o treptote ajusta a sensibilidade ao nível de detecção de fumaça desejado.

Na operação normal, o feixe de IR permanece ininterrupto, mantendo o alarme desligado.Quando a fumaça interrompe a viga, o comparador aciona instantaneamente, ativando o indicador de LED e o alarme externo.

Tipos de sensores ópticos

Os sensores ópticos podem ser agrupados em categorias com base em seu princípio e aplicação operacionais.

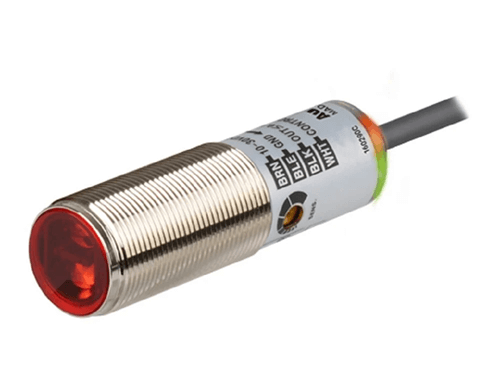

Figura 3. Sensores fotoelétricos

Sensores fotoelétricos

Os sensores fotoelétricos detectam mudanças na intensidade da luz e incluem três configurações principais:

• Sensores através do feixe: Emissor e receptor são colocados em frente um do outro.Um objeto é detectado quando interrompe o feixe de luz.Esse design oferece a faixa de sensor mais longa e alta imunidade à interferência ambiental.

• Sensores retroreflexos: Emissor e receptor compartilham a mesma moradia, com um refletor oposto.Um objeto é detectado quando bloqueia o feixe refletido.Fácil de instalar, mas pode exigir filtros para alvos brilhantes ou reflexivos.

• Sensores reflexivos difusos: Emissor e receptor estão no mesmo alojamento, detectando luz que salta diretamente do alvo.Rápido de instalar, adequado para intervalos curtos a médios, mas o desempenho depende da cor e textura do alvo.

Sensores ópticos especializados

Esses sensores são projetados para fins ou ambientes específicos.

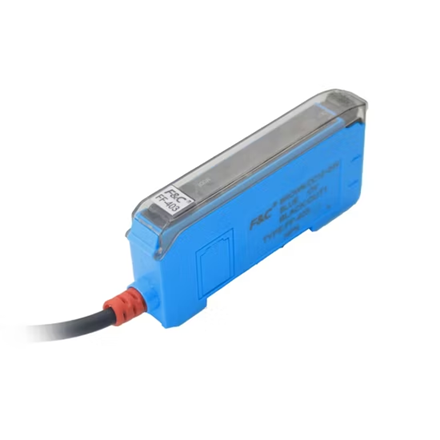

Figura 4. Sensores de fibra óptica

• Sensores de fibra óptica: Use fibras flexíveis para transmitir e receber luz, permitindo a detecção em ambientes apertados, quentes ou severos.A ponta do detecção pode ser posicionada remotamente a partir dos eletrônicos.

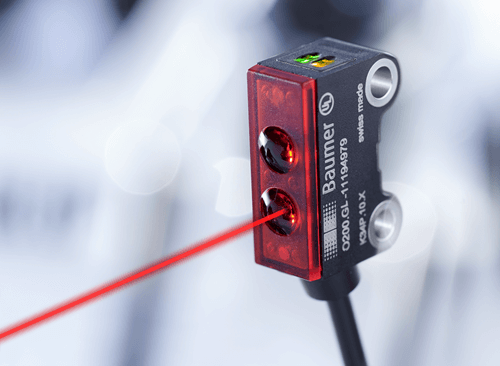

Figura 5. Sensores a laser

• Sensores a laser: Use um feixe de laser focado para detecção de alta precisão e medição de distância.Ideal para aplicações que requerem precisão pontual, como verificação de posição, detecção de borda e inspeção de qualidade.

Figura 6. Sensores ópticos de proximidade

• Sensores ópticos de proximidade: Detecte objetos próximos medindo a luz refletida ou interrompida.Comum em robótica, automação e dispositivos móveis para detecção rápida e sem contato.

• Codificadores ópticos: Use um disco padronizado com uma fonte de luz e sensor para medir a rotação, posição, velocidade ou direção.Amplamente utilizado em máquinas CNC, robótica e unidades industriais para controle de movimento.

Métodos de medição de distância dos sensores ópticos

Os dois principais métodos de medição de distância dos sensores ópticos são através do feixe e reflexivo, com sensores reflexivos divididos em quatro tipos comuns.

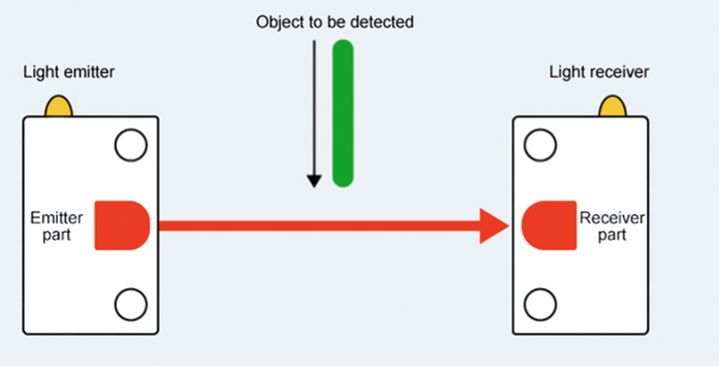

Figura 7. Método através do feixe

Tipo de feixe

Em um sistema de vínculo, o emissor e o receptor se enfrentam.Um objeto é detectado quando interrompe o feixe de luz entre eles.Este método oferece alta precisão e longa detecção varia de alguns centímetros a vários metros e desempenho confiável, mesmo com materiais transparentes.Requer alinhamento preciso e trabalha ao longo de uma linha reta.

Esse método é comumente aplicado para detectar produtos nas linhas de montagem, garantindo a segurança das portas do elevador e ativando portas automáticas.

Tipo reflexivo

Os sensores ópticos reflexivos têm o emissor e o receptor do mesmo lado.Eles detectam objetos analisando a luz refletida no alvo ou um refletor.A instalação é mais fácil, pois apenas um lado requer montagem.Dependendo do design, eles podem fornecer detecção de curto a longo alcance, com tolerância variável às propriedades da superfície.

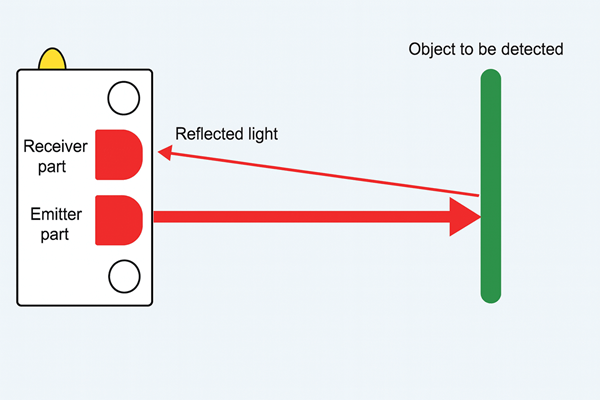

Figura 8. Método refletivo difuso

a) reflexivo difuso

Este método detecta luz refletida diretamente da superfície do alvo.É compacto, fácil de instalar e compatível com muitas formas e materiais.A faixa de detecção é curta e o desempenho pode variar com a cor ou a textura do alvo.

Esse método é frequentemente usado para identificar peças nas linhas de produção, detectar produtos em linhas de embalagem e executar tarefas simples de posicionamento.

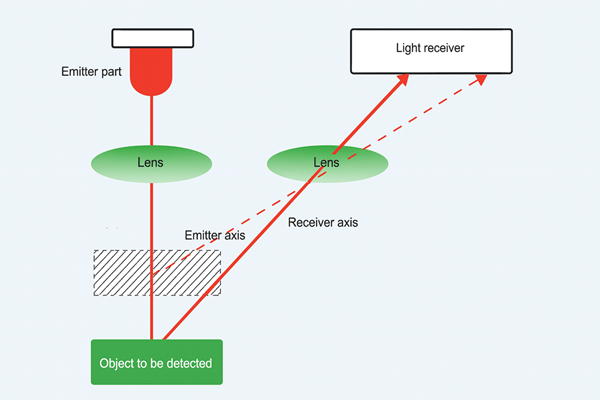

Figura 9. Método de definição de distância

b) Definição de distância (triangulação)

Esses sensores usam triangulação para calcular a distância exata a um alvo.O emissor envia luz em um ângulo fixo, e o receptor mede onde a reflexão aterrissa para calcular a distância com precisão.Este método é estável contra os íons V ariat em cor ou forma dentro da faixa de conjunto.

Normalmente, é usado para posicionamento de precisão, detecção de presença limitada pela faixa e medições de controle de qualidade.

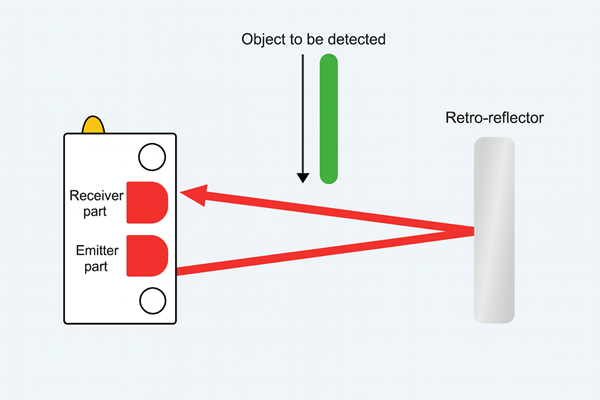

Figura 10. Método Retro-Reflexivo

c) retro-reflexivo

Um refletor é colocado em frente ao sensor.O sensor detecta um objeto quando bloqueia a luz refletida.Este método suporta longos faixas de detecção e desempenho estável para objetos pequenos ou distantes.É necessário cuidado para evitar interferências de superfícies brilhantes que imitam o refletor.

Este tipo é adequado para o posicionamento de máquinas grandes, rastreamento de paletes ou carga e detecção de cruzamento ferroviário.

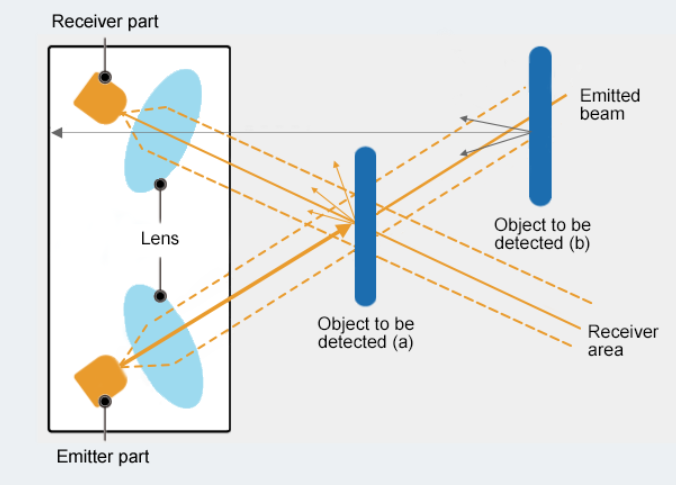

Figura 11. Método refletivo limitado

d) reflexão limitada

Emissores e receptores são angulados para que seus eixos ópticos se cruzem em um ponto específico.Somente reflexões dessa detecção de gatilho de zona estreita, reduzindo a interferência de objetos de fundo.Essa abordagem é comumente usada para detectar itens nas correias transportadoras, executando a detecção seletiva de objetos em ambientes desordenados e suprimindo a interferência de fundo.

Escolhendo o método certo

O método de vantagem funciona melhor para detecção de longo alcance e alta precisão, incluindo objetos transparentes.O método refletivo difuso é mais adequado para tarefas de curto alcance que exigem instalação fácil.O método de definição de distância é ideal para medição precisa dentro de um intervalo definido.O método retro-reflexivo é eficaz para a detecção de longa distância quando um refletor pode ser instalado.O método refletivo limitado é perfeito para a supressão de fundo em ambientes complexos.

Diferentes fontes de luz para sensores ópticos

Enquanto os primeiros estudos se baseiam na luz solar e nas chamas, as aplicações modernas exigem luz monocromática, compacta e duradoura.Duas das opções mais usadas são LEDs e lasers.

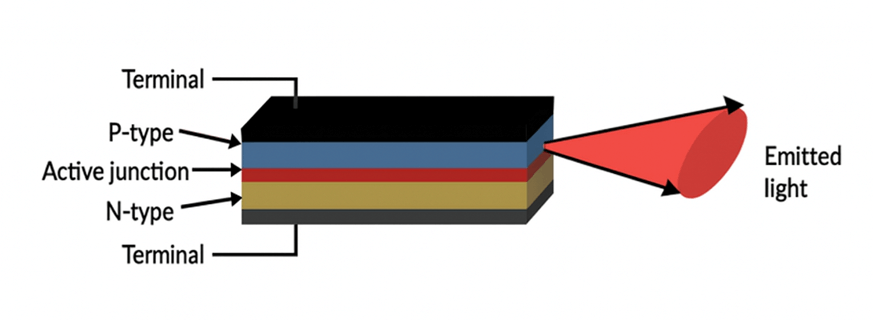

Figura 12. LED (diodo emissor de luz)

LED (diodo emissor de luz)

Um LED gera luz quando elétrons e orifícios se recombinam na junção entre os semicondutores do tipo N e P.A aplicação de uma tensão direta excita os portadores de carga, liberando energia como fótons.Essa emissão pode ocorrer espontaneamente ou ser desencadeada por fótons recebidos, facilitando o acoplamento da luz LED com dispositivos ópticos.Os LEDs são eficientes, duradouros e estão disponíveis em vários comprimentos de onda, tornando-os adequados para muitas aplicações de detecção.

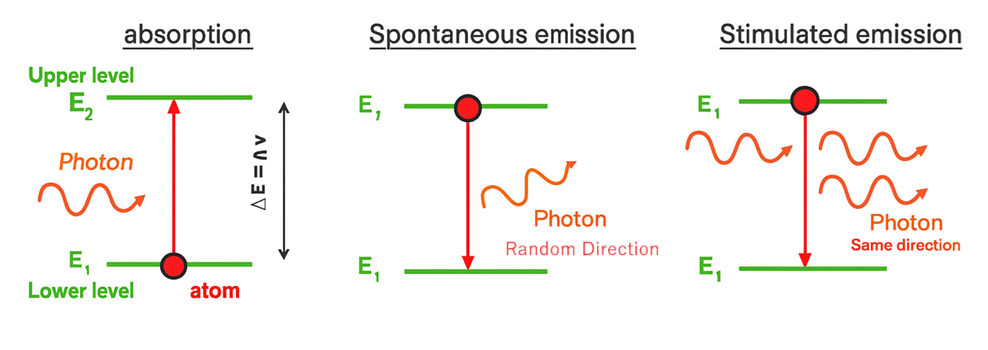

Figura 13. Laser (amplificação de luz por emissão estimulada de radiação)

LASER

Um laser produz luz quando um meio de ganho, como um cristal, vidro ou gás dopado, absorve energia de uma corrente elétrica ou de outra fonte.Os elétrons se movem para níveis mais altos de energia e emitem fótons à medida que retornam a níveis mais baixos.Através de emissão estimulada e uma cavidade óptica, esses fótons se alinham no comprimento de onda e na fase, criando um feixe monocromático altamente focado.Essa coerência permite medições precisas, transmissão de longa distância e direcionamento preciso.Consulte a Figura 13.

Os LEDs são ideais para detecção versátil e econômica com requisitos de precisão moderada.Os lasers são preferidos quando os aplicativos exigem alta intensidade, saída espectral estreita e precisão excepcional.A seleção da fonte certa depende da faixa, resolução e integração do sensor.

Recursos e características dos sensores ópticos

• Medição sem contato - detecta sem tocar, prevenção de desgaste e danos;Ideal para aplicações delicadas ou higiênicas.

• Resposta rápida-reage em microssegundos para produção de alta velocidade, robótica e controle em tempo real.

• ampla faixa de detecção - cobre distâncias curtas a longas;lentes ou espelhos aumentam o alcance ou precisão.

• Detecção versátil - identifica cor, transparência, refletividade, forma e lê códigos de barras ou códigos QR.

• Sensibilidade ambiental - afetada pela luz, poeira e vibração;mitigado por montagem e filtragem adequadas.

• Flexibilidade do comprimento de onda - usa luz visível, infravermelha ou ultravioleta para aplicações específicas.

• Conectividade inteligente - oferece diagnósticos, funções de ensino e comunicação digital para integração do sistema.

Benefícios e desvantagens dos sensores ópticos

Óptico Benefícios de sensores	Óptico Sensores desvantagens
Ativa a medição sem contato, reduzindo o desgaste e evitando danos aos objetos	Sensível ao meio ambiente condições como poeira, sujeira, neblina ou interferência da luz ambiente
Fornece alta precisão e resolução Para detecção e medição precisas	Faixa limitada comparado a outros tipos de sensores, dependendo do design e aplicação
Oferece tempo de resposta rápido, fazendo É adequado para aplicações de alta velocidade	Custo mais alto Para modelos avançados em comparação com tecnologias básicas de sensores
Adequado para delicado ou comovente objetos e em ambientes críticos de higiene	Requer alinhamento cuidadoso e Instalação para desempenho preciso
Pode trabalhar com uma ampla variedade de materiais e superfícies	Alguns tipos podem lutar com superfícies reflexivas ou transparentes
Baixa manutenção já que não há contato físico	Consumo de energia pode ser maior em detecção contínua de alta velocidade

Aplicações de sensores ópticos

• Automação industrial: nas linhas de fabricação, os sensores ópticos detectam posições do produto e contam itens para garantir um controle preciso do processo.

• Equipamentos médicos: dispositivos como oxímetros de pulso usam sensores ópticos para medir os níveis de oxigênio no sangue sem procedimentos invasivos.

• Sistemas de segurança: os sensores ópticos desencadeiam alarmes ou registram a atividade detectando movimentos ou alterações de luz nas áreas monitoradas.

• Robótica: os robôs dependem de sensores ópticos para navegação, detecção de obstáculos e alinhamento em tarefas automatizadas.

• Eletrônicos de consumo: os smartphones integram sensores ópticos para recursos como reconhecimento facial, ajuste de brilho e controle de gestos.

• Monitoramento ambiental: os sensores ópticos medem parâmetros como intensidade da luz ou clareza da água para estudos científicos e meteorológicos.

• Segurança automotiva: em veículos, os sensores ópticos auxiliam na detecção de faixas, assistência ao estacionamento e sistemas de prevenção de colisão.

• Telecomunicações: os sistemas de comunicação de fibra óptica dependem de sensores ópticos para converter sinais de luz em dados elétricos.

Comparação entre sensores ópticos versus sensores ultrassônicos

Recurso	Óptico Sensores	Ultrassônico Sensores
Princípio de detecção	Use luz (visível, infravermelho ou laser) detectar objetos por reflexão, interrupção ou dispersão.	Use ondas sonoras de alta frequência para Meça a distância ou detecte objetos com base no tempo de eco.
Melhor para	Detecção de alta precisão, cor reconhecimento e resposta rápida em ambientes claros.	Medição de distância em empoeirado, escuro ou Condições de neblina em que os sensores de luz podem falhar.
Faixa	Faixa curta a média (alguns cm para vários metros), dependendo da fonte de luz e do tipo.	Alcance médio a longo (até vários medidores), mas a resolução diminui com a distância.
Precisão	Muito alto, capaz de detectar pequeno objetos e detalhes finos.	Bom para objetos maiores;menos eficaz Para alvos muito pequenos ou finos.
Sensibilidade ambiental	Afetado por poeira, fumaça, nevoeiro, ambiente objetos leves e transparentes.	Não afetado pela iluminação;O desempenho pode cair no vento forte, mudanças de temperatura ou materiais macios.
Tempo de resposta	Extremamente rápido (microssegundos para milissegundos).	Mais lento (milissegundos) devido a onda sonora tempo de viagem.
Custo	Ampla faixa;tipos avançados de laser podem ser caro.	Geralmente acessível;O custo varia com necessidades de alcance e precisão.
Aplicações comuns	Automação industrial, robótica, qualidade Inspeção, dispositivos médicos.	Medição no nível do tanque, estacionamento do veículo Sensores, robótica, detecção de líquidos.

Conclusão

Sensores ópticos transformam a luz em dados úteis.A melhor escolha depende do que você precisa detectar, até onde está e das condições ao seu redor.Recursos de equilíbrio, benefícios e desvantagens com as necessidades de seu aplicativo.Verifique a fonte de luz, o tempo de resposta e como o sensor se conecta ao seu sistema.Teste em condições reais quando puder.Com essas etapas simples, você pode selecionar um sensor óptico confiável, preciso e fácil de integrar.
