Guia para o Nema 17 Stepper Motors: como eles funcionam, vantagens e desvantagens, como usá -los e seus cenários de aplicação
2024-01-19 44326

No campo tecnológico altamente automatizado de hoje, o motor de passo do NEMA 17, com sua capacidade de controle precisa e adaptabilidade robusta, tornou -se um componente essencial dos sistemas de controle de precisão.Este artigo tem como objetivo aprofundar as estratégias de construção, características e controle do motor de passo do NEMA 17 em aplicações avançadas.A partir de suas características exclusivas do ângulo de passo e recursos eficientes de conversão de energia ao seu desempenho em vários cenários de aplicação, analisaremos os detalhes técnicos e as vantagens de aplicação deste motor em detalhes.Particularmente em áreas como impressoras 3D, máquinas CNC e tecnologias robóticas, o motor de passo NEMA 17 demonstra sua importância insubstituível com sua alta precisão de posicionamento e forte torque de retenção.Também exploraremos seu layout da bobina, controle atual e configuração do driver, que determinam coletivamente o desempenho e a eficiência do motor.

O que é Nema 17
NEMA 17 Configuração de fiação
Características e especificações do NEMA 17
Vantagens e desvantagens do Nema 17
NEMA 17 Estratégias de uso e controle do motor de passo
Aplicações do motor de passo NEMA 17
Conclusão
Perguntas frequentes

O que é Nema 17

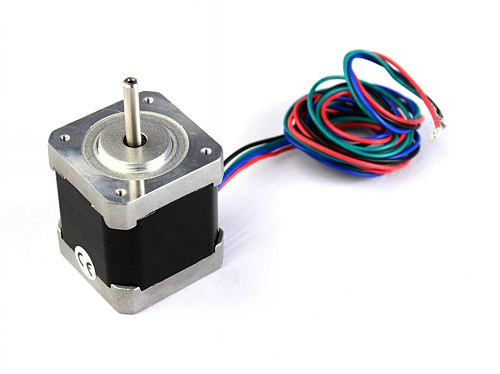

motor de passo

Os motores de passo NEMA 17 são a pedra angular dos sistemas de controle de precisão e se destacam em fornecer gerenciamento detalhado do ângulo.Seu recurso notável é o ângulo de etapa de 1,8 °, que ajuda o eixo do motor a girar com precisão a cada etapa.Uma rotação completa de 360 ° requer 200 etapas.Esse passo complexo provou ajudar a melhorar a precisão do posicionamento, tornando o motor uma excelente opção para impressoras 3D, máquinas CNC e robôs onde a precisão é crítica.

Os motores NEMA 17 operam no padrão 12V e são capazes de gerenciar habilmente até 1,2A por fase.Essa capacidade desempenha um papel fundamental para garantir o torque máximo de retenção.Com um torque de retenção de pico de até 3,2 kg-cm, o motor é ideal para lidar com as grandes cargas encontradas no equipamento de automação.

NEMA 17 Configuração de fiação

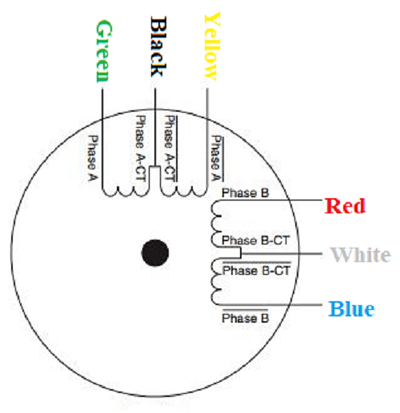

Como funciona o NEMA 17

A configuração da fiação é um aspecto que vale a pena notar, os motores NEMA 17 incluem seis fios com código de cores com extremidades de chumbo expostas.As funções desses fios variam dependendo de estarem em um motorista de motor de passo unipolar ou bipolar.

Os enrolamentos do motor são divididos em dois grupos: o primeiro contém condutores preto, amarelo e verde, e o segundo contém condutores vermelhos, brancos e azuis.Este arranjo especial é fundamental para o gerenciamento eficiente de atuais e torques.Dentro desses enrolamentos, a direção e a força do fluxo atual influenciam o campo magnético resultante e, portanto, o torque e a velocidade.O gerenciamento cuidadoso desses enrolamentos é fundamental para garantir uma operação estável e eficiente do motor sob diferentes condições de carga.

Além disso, a configuração adequada da fiação vai além de meras considerações de desempenho;afeta significativamente a vida do motor.A fiação inadequada pode causar problemas como superaquecimento do motor ou torque reduzido, enquanto as configurações corretas podem maximizar a eficiência e a saída.Portanto, no design e implementação de sistemas de controle de motor de passo, deve -se prestar atenção a esses problemas complexos.

Número do PIN	Nome do pino	cor de fio
1	Coil1	Preto
2	Coil2	Amarelo
3	Coil3	Verde
4	Coil4	Vermelho
5	Coil5	Branco
6	Coil6	Azul

Características e especificações do NEMA 17

Características

Converte eficientemente a corrente em torque.
Alta durabilidade e precisão.
Adequado para vários dispositivos como Makerbot, MBOT, etc.
Tamanho moderadamente para fácil integração.

Especificações

Ângulo de passo de 1,8 graus.
Peso de 350 gramas.
Corrente nominal de 1,2a por enrolamento.
Diâmetro do eixo de saída de 5 mm.
Dimensões de controle de 42,3 mm × 48mm (excluindo o eixo).
Diretos de 4 fios e 8 polegadas.
Segurando torque de 3,2 kg-cm.
Tensão nominal de 4V, tensão de operação de 12V DC.
A indutância de 2,8 mh por enrolamento.
Comprimento de chumbo de 30 cm.
Faixa de temperatura operacional de -10 a 40 ° C.
Segurando torque de 22,2 oz-in.

Vantagens e desvantagens do Nema 17

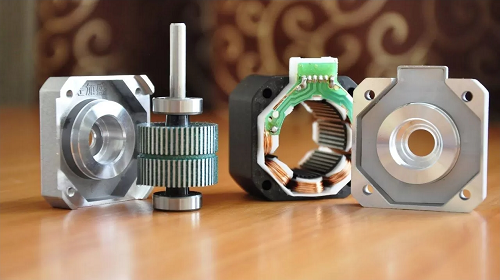

Estrutura de motores de passo

Vantagens de motores de passo

O ângulo de rotação do rotor é determinado pelo número de pulsos aplicados.O motor de passo gira de forma desigual, mas as etapas têm um certo valor.Então, para transformar o eixo para a posição desejada, simplesmente aplicavam um número conhecido de pulsos.

A posição depende do pulso de entrada, permitindo o posicionamento sem feedback.Um passo, um impulso.Com o número de pulsos fornecidos, o motor entra nessa posição.

O motor oferece torque total no modo de parada.Isso é bom porque o motor alimentado não precisa de um freio para manter a posição do eixo, você pode fretá -lo com a ajuda do motorista.

Posicionamento e repetibilidade precisos.Um bom motor de passo tem uma precisão de 3% a 5% do valor de afinação.Esse erro não se acumula de uma etapa para a seguinte, porque o número de etapas por revolução do mecanismo é constante, o que sempre resulta em uma virada de 360 graus.

Alta fiabilidade.A alta confiabilidade do motor é devido à ausência de escovas.A vida de serviço é determinada pela vida útil do rolamento.

Possibilidade de obter baixa rpm.Para obter uma velocidade mais baixa do motor, basta diminuir a velocidade da taxa de pulso e o motor será mais lento e a velocidade será pequena.

Alta torque em baixa velocidade.Alto torque em baixas velocidades elimina a necessidade de uma caixa de engrenagens, simplificando o design do equipamento.

Uma faixa de velocidade considerável pode ser coberta.A velocidade do motor é diretamente proporcional à frequência dos pulsos de entrada, entregando -os mais rápido ou mais lento, também afetamos a velocidade de rotação.

Desvantagens de motores de passo

Os motores de passo são caracterizados pelo fenômeno da ressonância.Os motores de passo têm uma frequência ressonante inerente.Isso ocorre porque o rotor oscilará por algum tempo antes de travar sua posição final depois de fornecer corrente aos enrolamentos e quanto maior a inércia do rotor, mais forte a oscilação.A ressonância pode levar ao aumento do ruído, vibração e torque reduzido do motor.Uma maneira de derrotar a ressonância é aumentar as divisões de afinação.Pequenos movimentos no micro-Steping não requerem longos períodos de aceleração e fixação do rotor, parando rapidamente entre as etapas e aumentando a frequência de caminhada acima da frequência ressonante.

Como não há feedback da operação, o controle de posição pode ser perdido.Se a força no eixo exceder o que o motor pode produzir, ele começará a pular etapas.Como não há feedback do motor, o controlador não tem como saber disso, mesmo que o motor comece a girar novamente, ele está começando na posição operacional errada.Para compensar essa falha, você pode usar um motor de passo servo ou aumentar o torque no eixo aumentando a tensão, ajustando a unidade para uma corrente mais alta ou substituindo o motor por um mais poderoso.

A energia é consumida independentemente da carga.O motor de passo na posição neutra trava em torque total.Ele também caminha com muito impulso.Portanto, continua a consumir energia sem muita dependência da carga no eixo.Podemos reduzir o consumo geral de energia do motor usando um motorista para reduzir a corrente fornecida no modo de espera.

É difícil trabalhar em alta velocidade.Em alta velocidade, os motores de passo perdem muito torque e, quando uma certa velocidade é atingida, o torque fica tão baixo que o eixo não pode continuar girando.Nesse ponto, o motor para e zumbiu na frequência de pulso fornecido.Essa desvantagem pode ser eliminada aumentando a tensão de oferta, o que aumentará o torque em rpm cada vez mais baixo, usando uma unidade mais avançada, mudando para o controle do motor de passo completo em alta velocidade ou simplesmente substituindo o passo por um servo, queEle foi projetado para alta velocidade.

Os motores de passo não são o acionamento elétrico mais saturado de energia em termos de densidade de potência por grama de peso.

NEMA 17 Estratégias de uso e controle do motor de passo

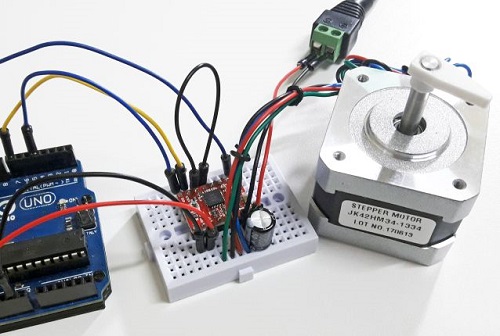

Utilizado NEMA 17 itens eletrônicos

Para entender como usar um motor de passo NEMA 17, você deve mergulhar em seu layout de bobina e princípios de trabalho.Isso é fundamental para controle preciso e desempenho otimizado.O mecanismo de um motor elétrico depende de interações eletromagnéticas dentro de suas bobinas internas.Aqui, o truque para controlar o ângulo e a velocidade da rotação do motor é manipular a direção e a força da corrente nessas bobinas.

Desenho de alta corrente é uma marca registrada do NEMA 17 em aplicações exigentes.Para resolver esse problema, é recomendável usar um IC de driver de passo de passo especializado, como o A4988.O driver A4988 se destaca no controle de corrente de ajuste fino.Essa precisão desempenha um papel fundamental na mitigação do acúmulo de calor dentro do motor, melhorando assim a precisão da etapa.Exclusivamente, a unidade acomoda até cinco etapas resoluções - etapa completa, meia etapa, etapa do quarto, oitava etapa e 16ª etapa.Essa versatilidade é essencial para uma variedade de aplicações que exigem precisão de etapas variadas.

O aspecto da fiação do NEMA 17 é interessante.Seus seis fios são conectados a dois enrolamentos divididos, um design que permite a operação nos modos unipolares e bipolares.No modo unipolar, a torneira do enrolamento central é conectada à oferta positiva.As extremidades do enrolamento são alternadamente conectadas ao solo através do circuito de acionamento.Essa configuração facilita a operação de baixa corrente e é ideal para aplicações em que o alto torque não é uma prioridade.Por outro lado, o modo bipolar tem ambos os enrolamentos conectados diretamente ao driver.Isso permite que a corrente flua em ambas as direções, aumentando o torque e o controle.

Em um cenário da vida real, as configurações de microstepping do motorista do motor podem alterar o desempenho do motor de passo.A microstepping é uma estratégia de controle complexa que permite que um motor execute o movimento em incrementos menores que o tamanho da etapa padrão.Isso resulta em movimento mais suave e maior resolução.Por exemplo, o uso de 1/16 de microstepping significa que cada etapa padrão de 1,8 ° é dividida em 16 etapas mais finas, melhorando significativamente a precisão do posicionamento.

O uso eficiente de motores de passo NEMA 17 depende do controle preciso da corrente da unidade e da resolução de etapas.Além disso, uma compreensão completa e a configuração correta de seus enrolamentos de bobina são cruciais.Essa abordagem não apenas melhora a eficiência operacional e o desempenho do motor, mas também ajuda a prolongar sua vida útil, especialmente onde estão envolvidas cargas altas e longos períodos de operação.

Aplicações do motor de passo NEMA 17

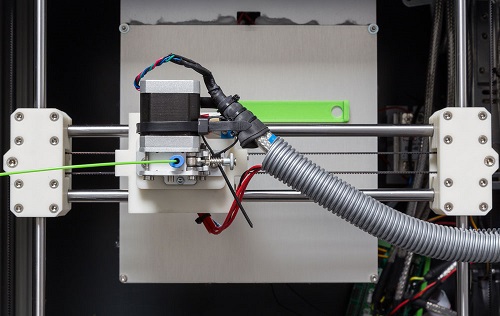

Impressora 3D com filamento verde brilhante

Os motores de etapa são aplicáveis em sistemas que requerem controle preciso e outras aplicações comerciais críticas.Além disso, eles são comuns em aplicações em que a intenção é superar a complexidade de um sistema de controle de feedback.A seguir, alguns dos exemplos de aplicação em que os motores elétricos são úteis:

Máquinas CNC
Motores de impressora, por exemplo, em um motor de impressora 3D
Útil em atuadores lineares
Máquinas de controle precisas
Disco rígido
Impressora 3D/CNC ou máquinas de prototipagem (por exemplo, reprap)
Cortadores a laser

Conclusão

É disso que se trata este artigo, como acabamos de explicar.A construção de um motor de passo pode parecer complexa, mas seu princípio de trabalho é simples, e um entendimento profundo e a utilização adequada dos métodos exclusivos de características e controle do motor permitirão que engenheiros e usuários realizem todo o seu potencial.

Perguntas frequentes

Por que usar o NEMA 17?

Os motores de passo NEMA 17 são conhecidos por seu alto torque e confiabilidade, ele tem um ângulo de etapa de 1,8 graus e um tamanho de quadro de 42 mm x 42 mm, tornando -os uma opção compacta e poderosa para controle de movimento preciso, eles são amplamente utilizados em impressoras 3D e CNCmáquinas.

O que 17 significa no NEMA 17?

Os motores de passo NEMA 17 são aqueles que possuem um ângulo de etapa de 1,8 graus (200 etapas/revolução) com uma placa frontal de 1,7 x 1,7 polegada.Os Steppers NEMA 17 geralmente têm mais torque do que variantes menores, como o NEMA 14, e têm uma tensão de acionamento recomendada de 12-24V.Esses Steppers também são compatíveis com o ROHS.

Quanto tempo duram os motores de passo?

A vida útil típica de um motor de passo é de 10.000 horas de operação.Isso se aproxima de 4,8 anos, uma vez que o motor opera um turno de oito horas por dia.A vida útil do motor pode variar em relação ao aplicativo do usuário e quão rigorosamente o motor é executado.
