Explorando o transistor BD139: características, modelos complementares e equivalentes
2024-07-22 12515

Catálogo

Visão geral do BD139

O BD139 é um transistor NPN de potência média bipolar alojada em um pacote de plástico SOT-32.Devido ao seu custo de fabricação relativamente baixo e alta corrente de coletores, esse transistor é amplamente utilizado em vários circuitos eletrônicos.Sua excelente capacidade de condução pode facilmente acionar componentes de carga até 1,5A, como motores, LEDs de alta potência e relés.

As tensões do coletor-emissor (VCE) e da base coletora (VCB) do transistor BD139 também são muito altas, para que possa ser facilmente usado em circuitos eletrônicos.Além disso, a corrente de dissipação do coletor do transistor é de 12,5W, o que o torna muito adequado para o design de circuitos de amplificadores de áudio.

Transistor complementar BD139

• BD140

Transistor BD139 equivalente

• BD169

• BD139G

• BD230

• BD349

• BD791

• MJE242

• 2SC5171

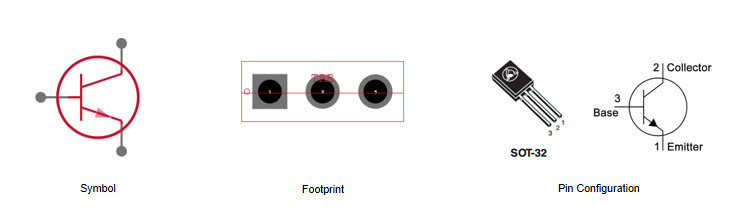

BD139 Símbolo, pegada e configuração de pinos

O transistor BD139 possui três pinos, ou seja, emissor, base e coletor.O emissor e o colecionador estão em extremidades opostas da embalagem, e a base é entre o emissor e o coletor.

Pino 1 (Emissor): drena de corrente através do emissor, normalmente conectado ao solo

Pino 2 (colecionador): a corrente flui através do coletor, normalmente conectado à carga

Pino 3 (base): controla o polarização do transistor, usado para ligar ou desligar o transistor.

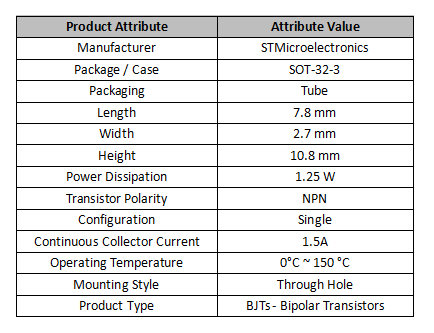

Parâmetros técnicos do BD139

Recursos do BD139

• As tensões do coletor-emissor e da base de coletores são altas e podem ser facilmente usadas em circuitos eletrônicos.

• Com alta corrente de colecionador, ele pode gerar cargas até 1,5a, como motores, LEDs de alta potência, relés, etc.

• Alta linearidade: tem muito pouca distorção no sinal de entrada e pode fornecer boa reprodução de áudio.

• Tensão de baixa saturação: o BD139 tem uma queda de baixa tensão no estado, tornando-o ideal para impulsionar aplicações de carga de alta potência.

• Baixo ruído: o BD139 possui características de baixo ruído para garantir a clareza e a qualidade dos sinais de áudio.

• Adequado para amplificadores de áudio: o BD139 é projetado especialmente para amplificadores e drivers de áudio, por isso possui propriedades especiais relacionadas à amplificação de áudio.Primeiro de tudo, suas características de resposta de frequência são especialmente otimizadas para as necessidades dos amplificadores de áudio, o que pode garantir a precisão do sinal de som original, produzindo efeitos impressionantes da qualidade do som.Em segundo lugar, o desempenho da distorção do BD139 também é excelente.Ele pode manter a baixa distorção em alta amplificação para garantir a pureza do sinal de áudio.

Princípio de trabalho do transistor BD139

O transistor BD139 é do tipo NPN, com uma camada dopada do tipo p aninhada entre duas camadas dopadas do tipo n.Com o pino base aterrado, o colecionador e o emissor estão ativos;No entanto, a aplicação de um sinal no pino base desativa o colecionador e o emissor.Como transistor NPN, os portadores de carga primária são elétrons.

Quando corrente suficiente é aplicada ao pino base, ele será tendencioso e conduta para a frente.Nesse caso, o consumo atual máximo de emissor e coletor é de 1,5a.Se a corrente fornecida a todo o transistor atingir 1.5a, ele entrará na saturação, onde a corrente deve ser maior que a corrente do coletor.A tensão máxima que pode ser tolerada entre o emissor e o coletor é de 80V.Quando não há entrada de corrente para a base do transistor, ela desligará.Este estado é chamado de estado de corte.

Circuito do amplificador de potência do transistor BD139

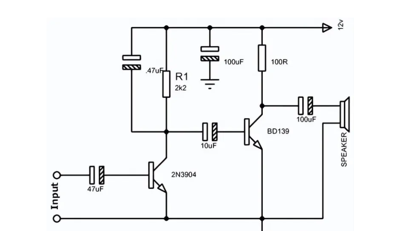

A imagem acima mostra um amplificador de potência de áudio AB de classe com uma potência de saída de 2W.O circuito do amplificador de potência do transistor BD139 pode acionar um alto -falante de 8Ω.Entre eles, a potência de saída do alto -falante é de cerca de 5W.O circuito requer uma tensão de alimentação que varia de 12V a 18V e é implementado por um transistor de dois estágios, incluindo 2N3904 e BD139.

Depois de configurar o emissor padrão, o sinal de entrada pode passar pelo capacitor de entrada e ser amplificado com força suficiente para acionar o transistor do próximo estágio Q2.O Q2 amplifica novamente e produz o sinal amplificado, que completa todo o processo de amplificação.

Quais são as aplicações do transistor BD139?

• Processador de sinal de áudio: pode ser usado em conjunto com alguns processadores ou efeitos de sinal de áudio, como portões de ruído, compressores, equalizadores, excitadores etc., para melhorar a qualidade e o efeito dos sinais de áudio.

• Pré -amplificadores de áudio: o BD139 pode ser usado junto com outros componentes para criar pré -amplificadores de áudio para aprimorar a amplitude e a clareza dos sinais de áudio.

• Os alto -falantes de condução: o BD139 pode ser usado como parte integrante de um amplificador de áudio para acionar um alto -falante de 8Ω.Sua potência de saída é de cerca de 5W, o que pode deixar o som do alto -falante claro, brilhante e com baixa distorção.

• Estágio de saída complementar: também pode ser usado em combinação com outros componentes do circuito complementar (como transistores PNP ou outros transistores NPN) para formar um estágio completo de saída do amplificador de áudio.Isso melhora a eficiência do amplificador e reduz ruído e distorção.

Falhas comuns do transistor BD139

O vazamento do transistor é sério

Primeiro, precisamos verificar o equipamento para garantir que ele seja instalado com força e não esteja solto.Se forem encontrados parafusos soltos, aperte -os imediatamente para impedir que o equipamento caia ou agite durante a operação.Ao mesmo tempo, também precisamos inspecionar cuidadosamente a placa de circuito e conectar linhas para ver se há algum dano ou curto -circuito.Se forem encontradas anormalidades, elas deverão ser reparadas ou substituídas a tempo para evitar causar o falha no equipamento em operar normalmente ou causando problemas de segurança.

O transistor não pode ampliar o sinal corretamente

Isso pode ser devido à configuração inadequada de seu ponto de operação estática ou operação anormal do circuito equivalente microvariante.Se descobrirmos que o ponto de trabalho estático está definido incorretamente, precisamos ajustá -lo a tempo.Além disso, precisamos verificar se o circuito equivalente de micro-mudança está funcionando corretamente.O circuito equivalente microvariável é uma parte importante do amplificador do transistor.Se falhar, afetará diretamente o efeito de amplificar o sinal.Se houver um problema com o circuito equivalente de micro-mudança, precisamos ajustá-lo ou substituí-lo no tempo.

Transistor aquece seriamente

Para garantir a operação normal do equipamento, precisamos verificar se sua tensão e corrente operacional estão dentro do intervalo nominal.Se estiver fora do alcance, devemos fazer ajustes para trazê -lo de volta ao normal.Ao mesmo tempo, também precisamos verificar se o dissipador de calor é suficiente.Se o dissipador de calor não for suficiente, podemos considerar aumentar a área do dissipador de calor ou substituir o dissipador de calor por uma melhor condutividade térmica.

Perguntas frequentes [FAQ]

1. Quantos watts é um transistor BD139?

Sua tensão de saturação é de 0,5 V e a corrente de dissipação dos terminais do coletor é de 12,5 W com alta tensão de coletor e coletor-base.BD139 tem um limite atual de 1,5 A.

2. Qual é a tensão base máxima do BD139?

Para executar este transistor BD139 em seu circuito com muita segurança, este transistor não deve ser operado acima de 80V, não acione a carga acima de 1500mA/1.5A e utilize um dissipador de calor apropriado através do transistor.A corrente base necessária pode ser fornecida usando um resistor base apropriado.

3. Que tipo de transistor é um BD139?

O BD139 é um transistor bipolar NPN, montado no pacote de plástico SOT-32 e foi projetado para amplificador de áudio e driver utilizando circuitos complementares.

4. Qual é a substituição e o equivalente ao BD139?

Você pode substituir o BD139 pelo BD139G, BD169, BD179, BD230, BD237, BD237G, BD379, BD789, BD791, MJE242, MJE244 ou MJE722.

5. Para que é usado o BD139?

O BD139 foi projetado para usados ​​especialmente em aplicativos de áudio.O valor de ganho do BD139 é um máximo de 250 e esse número define a capacidade de amplificação do transistor.Como a corrente máxima que pode fluir através do pino do coletor é de 1,5a, não podemos conectar cargas que usam mais de 1,5a a este transistor.
