O TDA2030 é um IC de amplificador de áudio amplamente reconhecido e de alta eficiência, projetado para uso em sistemas de áudio de consumidores e profissionais.Compacto e versátil, o TDA2030 opera dentro de uma configuração de 5 pinos, tornando-o idealmente usado em aparelhos de som de carros e aplicativos de unidade de áudio doméstica.Sua capacidade de fornecer alta potência de saída e minimizar a distorção o tornou um componente preferido para sistemas de áudio de potência média.Com proteções internas contra curtos circuitos e superaquecimento, o TDA2030 garante desempenho confiável, mesmo durante o uso prolongado.A padronização entre os fabricantes simplifica a substituição e a manutenção, fornecendo uma solução robusta para engenheiros e técnicos que trabalham com amplificação de áudio.

Catálogo

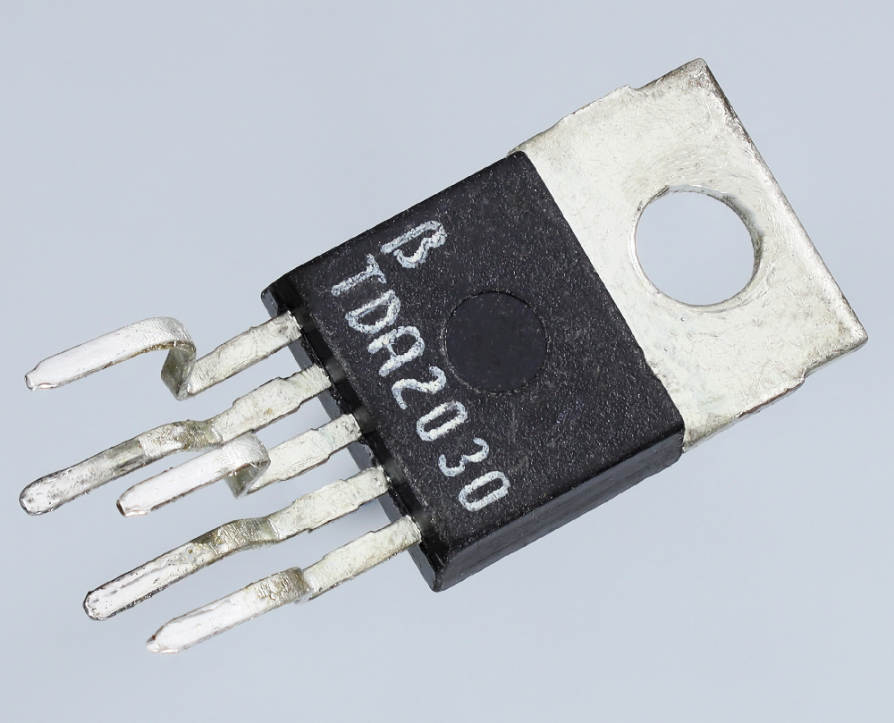

Figura 1. TDA2030

O que é TDA2030?

O TDA2030 é um amplificador de áudio compacto e de alta eficiência, alojado em um pacote plástico em linha de 5 pinos, com uma configuração de pino do tipo V.Esse layout é fácil de usar para técnicos, especialmente ao trabalhar com sistemas de áudio com limites espaciais, como estéreo de carro ou unidades de áudio doméstico.O IC vem em duas formas-o tipo h e o tipo V-onde a principal diferença está no formato do pino, oferecendo flexibilidade durante o projeto e a montagem.Ao integrar o TDA2030 em sistemas de áudio de potência média, sua combinação de tamanho pequeno e alta potência de saída se destaca.O IC gerencia efetivamente o equilíbrio entre as restrições do espaço físico e a oferta de áudio forte.Reduz a distorção harmônica e a distorção cruzada, problemas comuns na amplificação de áudio que podem afetar a qualidade do som se deixados desmarcados.A proteção de curto-circuito e superaquecimento é outra característica prática que desempenha um papel durante o uso prolongado, especialmente em configurações de áudio de alta fidelidade.Por exemplo, durante longos períodos de operação, a proteção térmica embutida ajusta automaticamente o desempenho do sistema para evitar superaquecimento, protegendo o IC e prolongando sua vida útil.

Vários fabricantes, incluindo SGS, RCA, Hitachi e NEC, produzem versões do TDA2030.Essas versões são projetadas com layouts de pinos padronizados, permitindo que os técnicos os trocassem facilmente ou substituam -os sem alterações no circuito.Essa padronização não apenas simplifica o reparo, mas também simplifica o gerenciamento de inventário para engenheiros de hardware.A consistência sutil entre as marcas facilita a obtenção de substituições e manter o desempenho do sistema a longo prazo.Nos sistemas de áudio profissional e de consumo, o TDA2030 oferece uma solução robusta e confiável, combinando poder e proteção para oferecer qualidade de áudio consistente.

Recursos técnicos TDA2030

O TDA2030 prioriza a eficiência operacional e a facilidade de uso, tornando -a a escolha ideal para os sistemas de áudio.Aqui está um colapso de seus recursos em termos práticos:

Limite de liga com choque mínimo: ao ligar para o equipamento de áudio, os picos de tensão podem causar ruído repentino ou dano ao alto-falante.O TDA2030 evita isso usando um recurso de partida suave que garante uma inicialização controlada e perfeita.Isso elimina a necessidade de circuitos extras para gerenciar picos de tensão, economizando tempo e componentes durante a instalação.

Menos componentes externos: a simplicidade do design do circuito do TDA2030 é um de seus benefícios de destaque.Menos componentes externos não apenas facilitam a montagem, mas também reduzem o número de pontos de falha em potencial.Isso é especialmente útil em designs compactos, como estéreo de carro, onde o espaço é limitado.

Alta potência de saída (18W em RL = 4Ω): O TDA2030 oferece uma sólida 18 watts de energia com uma carga de 4 ohm, o suficiente para acionar os alto-falantes de potência média tanto no áudio do carro quanto nas configurações domésticas.Isso garante um som claro e poderoso, mesmo em volumes mais altos.

Pacote compacto TO-220: o pacote TO-220 é um padrão no setor de áudio, porque é compacto e eficaz na dissipação de calor.

Circuitos de proteção integrados: Com proteção de curto-circuito interno e térmica, as salvaguardas do TDA2030 contra falhas comuns, como superaquecimento ou shorts acidentais na fiação do alto-falante.Se ocorrer algum desses problemas, o IC reduz automaticamente a energia para evitar danos permanentes.Essa autoproteção significa menos chamadas de serviço e vida útil mais longa do dispositivo.

Parâmetros TDA2030

Tipo	Parâmetro	Tipo	Parâmetro
Montar	Através do buraco	Tipo de montagem	Através do buraco
Pacote / caso	Pentawatt-5 (vertical, dobrado e escalonado Pistas)	Número de pinos	5
Temperatura operacional	-40 ° C ~ 150 ° C TJ	Embalagem	Tubo
Código JESD-609	E3	Recurso	Curto-circuito e proteção térmica
Status da peça	Obsoleto	Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Rescisão	Através do buraco	Código ECCN	Ear99
Tipo	Classe AB	Acabamento terminal	Tin Matte (SN)
Subcategoria	Amplificadores de áudio/vídeo	Dissipação máxima de energia	20w
Tensão - suprimento	12V ~ 36V ± 6V ~ 18V	Posição terminal	ZIGUEZAGUE

TDA2030 Usos típicos

O TDA2030 é versátil e opera em uma variedade de sistemas de áudio devido à sua flexibilidade e simplicidade.Veja como funciona em aplicações práticas:

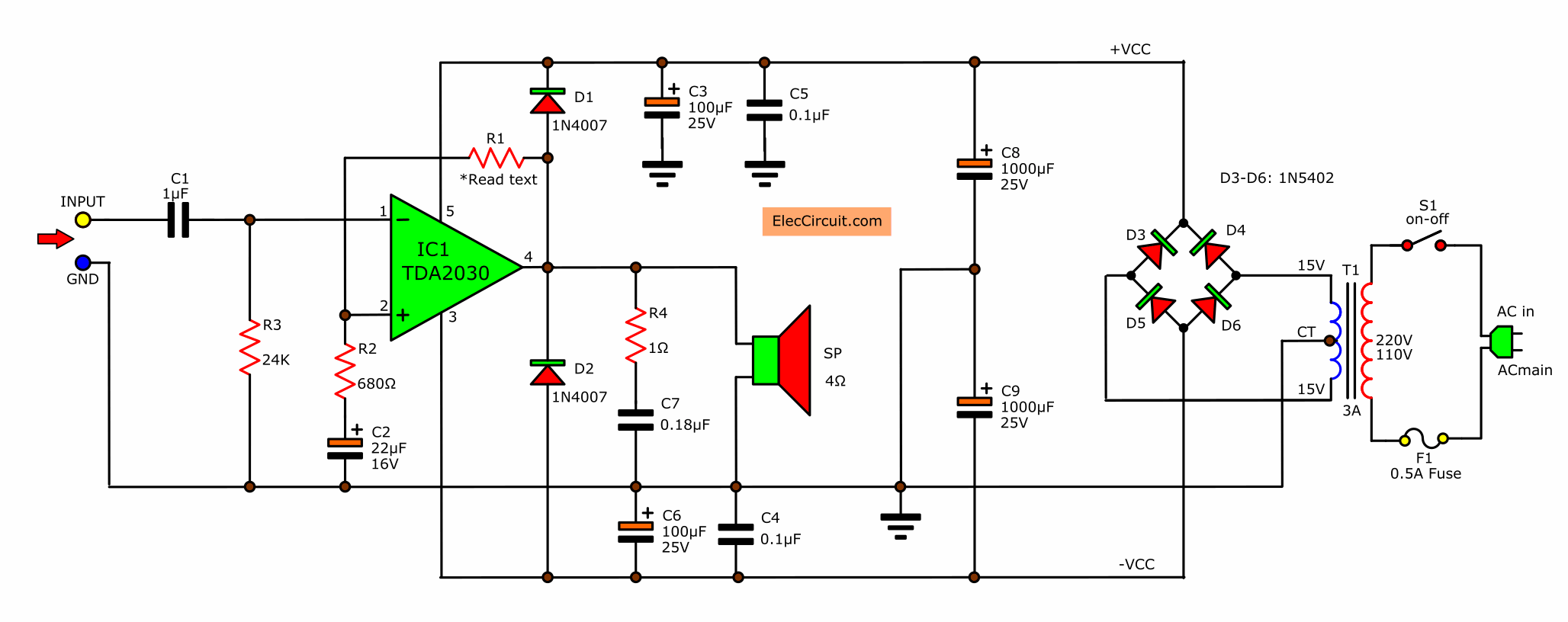

Figura 2. Diagrama de circuito do amplificador de áudio TDA2030

Amplificação de sinal de áudio: O TDA2030 é comumente usado para aumentar os sinais de áudio fracos a um nível que pode direcionar os alto -falantes.Em um aparelho de som de carro, por exemplo, o sinal do módulo de rádio ou Bluetooth geralmente é muito fraco para a saída direta do alto -falante.O TDA2030 amplifica esses sinais sem distorção, produzindo som claro.Os técnicos valorizam sua capacidade de ampliar consistentemente os sinais sem precisar de circuitos complexos.

Amplificação de alta potência: Para sistemas que requerem saída proeminente, como teatro doméstico ou sistemas de PA, o TDA2030 é uma escolha confiável.Ele impulsiona eficientemente os alto -falantes maiores, garantindo um som poderoso, mesmo em altos volumes.Os técnicos freqüentemente o combinam com os alto -falantes que correspondem à impedância do IC para maximizar a produção de energia e manter a confiabilidade do sistema.

Operação de fonte de alimentação dupla ou dividida: o TDA2030 pode operar em fontes de alimentação únicas e duplas, oferecendo flexibilidade durante a instalação.Nas configurações de suprimento duplo, o IC pode amplificar sinais com trilhos de tensão equilibrados, o que geralmente resulta em menor ruído e melhor qualidade de som.Para sistemas em que o espaço ou o custo é limitado, um único suprimento pode ser usado com perda mínima de desempenho.

Cascadão do alto-falante: O TDA2030 se destaca em configurações em que vários amplificadores estão ligados, como sistemas de áudio com várias salas.Essa cascata garante que o som seja distribuído uniformemente em diferentes zonas ou alto -falantes, seja lidando com woofers ou tweeters.Durante a instalação, é necessário equilibrar a saída de cada amplificador para manter o som uniforme, e o TDA2030 lida com isso perfeitamente.

Como o TDA2030 funciona em circuitos de amplificação de áudio?

O TDA2030 é um amplificador de áudio AB de classe com três estágios que garantem som claro e poderoso:

Estágio de entrada

Os sinais de áudio de dispositivos como players de mídia ou microfones são alimentados no pino 1, a entrada não inversora.Um capacitor é normalmente colocado entre a fonte e o pino para filtrar os componentes CC, permitindo que apenas o sinal de áudio passasse.Um resistor, geralmente 10k ou 22k, é aterrado para evitar ruído.Para os instaladores, a escolha dos valores corretos do resistor e do capacitor garante a clareza do sinal, reduzindo a necessidade de solução de problemas posteriormente.

Estágio de amplificação de tensão

O sinal amplificado é aumentado ainda mais usando uma configuração push-pull dos transistores.Essa configuração garante que as duas metades do sinal de áudio sejam amplificadas igualmente, reduzindo a distorção cruzada.Durante a instalação, os técnicos podem se referir ao esquema interno do IC para entender como otimizar a amplificação do sinal ou substituir transistores com defeito.

Estágio de saída

Nesta fase, o sinal é aumentado com a corrente adicional através do pino 4, que aciona o alto -falante.A dissipação adequada do calor é necessária aqui, pois os transistores de potência geram calor ao dirigir cargas altas.Os dissipadores de calor adequados são usados ​​para evitar problemas térmicos, garantindo que o sistema funcione sem problemas durante o uso prolongado.

Configuração do pino TDA2030

O TDA2030 tem 5 pinos, cada um desempenhando um papel importante na função do amplificador:

Número do pino	Nome	Descrição
1	EM	Entrada de sinal
2	Nf	Feedback negativo
3	Vee/gnd	Potência/terra negativa
4	FORA	Saída
5	VCC	Poder positivo

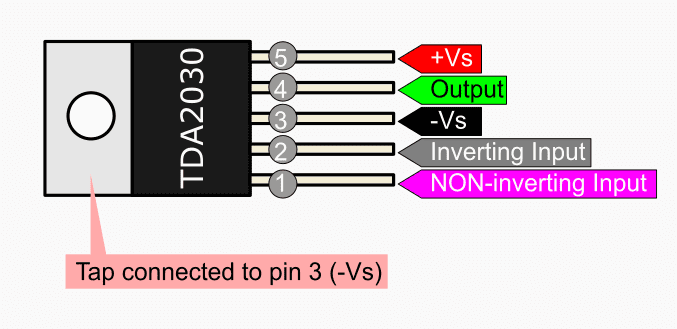

Figura 3. Número do pino TDA2030

- pino 1 (in): É aqui que o sinal de áudio entra no IC.É necessária uma atenção cuidadosa à qualidade do sinal neste pino, pois qualquer interferência será amplificada através do sistema.Um capacitor é frequentemente usado para bloquear os componentes CC, e o aterramento adequado impede o ruído indesejado.

- Pino 2 (NF): O feedback negativo estabiliza o ganho e ajuda a controlar a saída geral.Ao conectar resistores e capacitores externos aqui, os técnicos podem ajustar a amplificação da qualidade ideal do som.

- pino 3 (vee/gnd): Este pino serve como o solo ou a conexão de energia negativa.É necessário garantir um aterramento sólido para evitar ruídos que possam degradar a saída.

- PIN 4 (OUT): É aqui que o sinal amplificado sai para o alto -falante.Dada a corrente transportada por este PIN, a fiação de qualidade e o gerenciamento adequado do calor ajudam a evitar a perda de energia e garantir a integridade do som.

- PIN 5 (VCC): O pino de entrada de energia positivo.A seleção de tensão é necessária aqui, pois uma tensão muito alta pode danificar o IC, enquanto uma tensão muito baixa resulta em amplificação fraca.

Opções de substituição TDA2030

O TDA2030 tem vários equivalentes, incluindo:

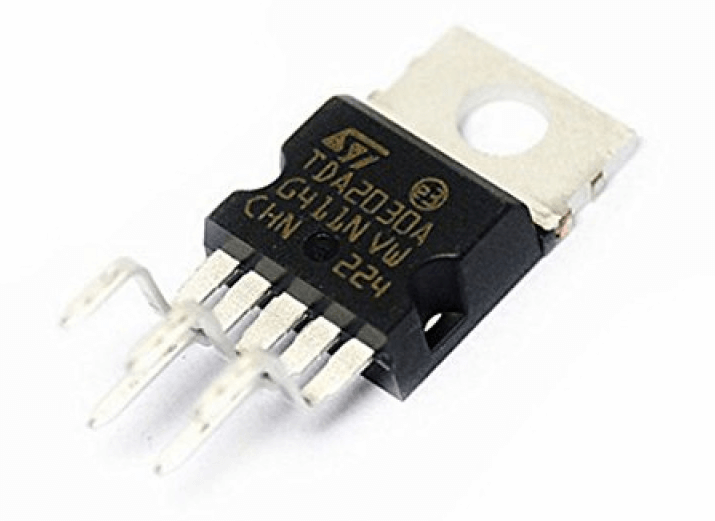

Figura 4. TDA2030A

TDA2030A: Esta versão suporta maior tensão e potência, mas o TDA2030 pode substituir o TDA2030A na maioria das configurações.No entanto, o reverso nem sempre é verdadeiro, pois o TDA2030A requer condições mais rigorosas de energia

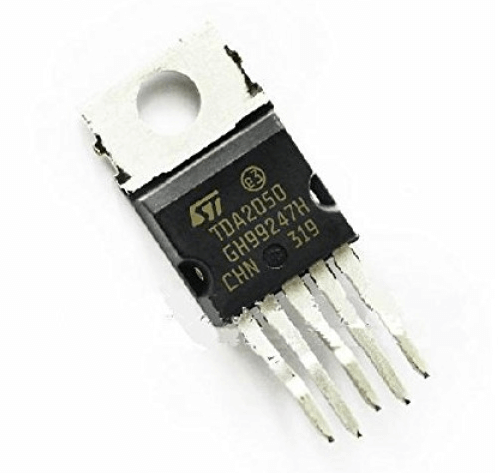

Figura 5. TDA2050

TDA2050: Oferecendo ainda mais energia, o TDA2050 pode dirigir até 50W com resfriamento adequado.É adequado para configurações de áudio mais exigentes, mas requer energia cuidadosa e gerenciamento térmico.

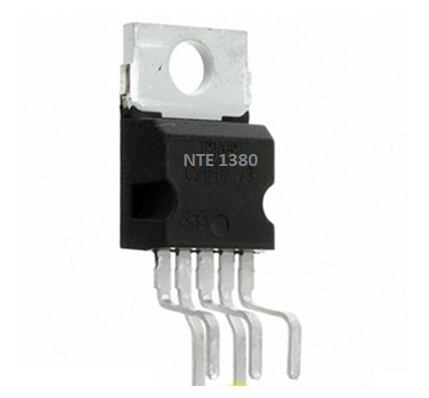

Figura 6. NTE1380

NTE1380: Uma alternativa de menor potência, o NTE1380 é comumente usado em dispositivos pequenos e portáteis.Embora compatível com o PIN, ele não fornece a mesma saída que o TDA2030.

Figura 7. LM386

LM386: Usado para aplicações de baixa potência, como rádios portáteis, o LM386 não é um substituto direto para o TDA2030.É ideal para dispositivos operados por bateria, onde a eficiência é mais necessária do que a alta saída.

Conclusão

O TDA2030 se destaca como um componente confiável e adaptável no mundo da amplificação de áudio, oferecendo desempenho robusto com complexidade mínima.Seja fornecendo amplificação de sinal limpo, gerenciamento de alta potência ou garantindo a confiabilidade do sistema por meio de seus circuitos de proteção integrados, este IC continua sendo a melhor ferramenta para engenheiros e técnicos de áudio.Com seus múltiplos equivalentes e flexibilidade em operação, o TDA2030 é um recurso inestimável em uma variedade de sistemas de áudio, desde estéreo de carro a configurações comerciais.Seguindo as diretrizes adequadas de instalação e a compreensão de seus parâmetros operacionais e de pinagem, os usuários podem garantir o desempenho e a longevidade ideais, tornando o TDA2030 uma escolha preferida para aplicativos de áudio.
