Resistividade elétrica: princípios e usos
2024-08-26 10249

A resistividade elétrica é um princípio central na ciência do material e na engenharia elétrica.Isso desempenha um papel na determinação de como os materiais interagem com as correntes elétricas.Essa propriedade, geralmente chamada de resistência elétrica específica, fornece informações sobre o quão fortemente um material se opõe ao fluxo de eletricidade.O entendimento da resistividade é necessário não apenas para prever o comportamento dos materiais em vários ambientes elétricos, mas também para otimizar o design e a funcionalidade dos sistemas elétricos e eletrônicos.Ao examinar a resistividade em relação às propriedades do material e configurações geométricas, os engenheiros podem tomar decisões informadas na seleção de materiais, garantindo a eficiência, a confiabilidade e a segurança de uma ampla gama de aplicações, desde a fiação doméstica a dispositivos semicondutores avançados.

Catálogo

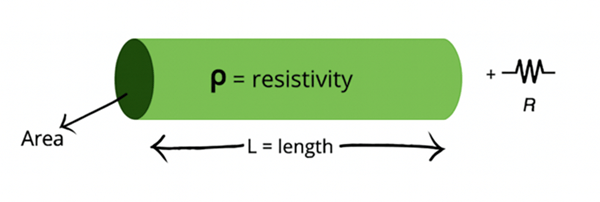

Figura 1: O conceito de resistividade elétrica

Definição de resistividade elétrica

A resistividade elétrica é frequentemente chamada de resistência elétrica específica.Esta é uma característica dos materiais que define quão fortemente eles se opõem ao fluxo de corrente elétrica.Essa propriedade é central para a ciência do material e a engenharia elétrica, pois afeta diretamente o desempenho e a eficiência dos sistemas elétricos.Para compreender a resistividade em termos práticos, imagine um material moldado em um cubo, com cada borda medindo uma unidade de comprimento.Quando uma corrente elétrica flui através deste cubo, ela se move perpendicularmente entre faces opostas, distribuindo uniformemente sobre eles.A resistência encontrada pela corrente nesta configuração é o que nos referimos como resistividade do material.A resistividade é mais do que apenas resistência-é a resistência ajustada para o comprimento e a área da seção transversal do material.É medido em metros de ohm (ω⋅m) e representado pela letra grega ρ (rho).Em alguns contextos, particularmente campos mais antigos ou especializados, a resistividade pode ser expressa em centímetros de Ohm (ω⋅cm), embora isso seja menos comum hoje.Por exemplo, se um material com um volume de um metro cúbico exibe uma resistência de um ohm entre duas faces opostas, sua resistividade é definida como 1 ω⋅m.Este exemplo destaca como a resistividade depende das propriedades intrínsecas do material e de sua configuração geométrica.

É necessário entender a resistividade porque ajuda a prever como os materiais se comportarão em diferentes ambientes elétricos.Por exemplo, ao projetar a fiação elétrica, a resistividade do material determina com que eficientemente a eletricidade pode ser transmitida a longas distâncias.Em dispositivos eletrônicos, a resistividade dos materiais usados ​​em semicondutores e isoladores afeta diretamente o desempenho e a confiabilidade de componentes como transistores e capacitores.Portanto, a resistividade não é apenas um conceito teórico, mas uma ferramenta prática para otimizar sistemas elétricos e eletrônicos.A resistividade também está intimamente relacionada à condutividade.A condutividade é a propriedade que mede a facilidade com que um material permite o fluxo de corrente elétrica.A alta resistividade corresponde a baixa condutividade e vice -versa.Esse relacionamento é substancial para os engenheiros ao selecionar materiais para diferentes aplicações.Por exemplo, os materiais de baixa resistividade são preferidos para condutores, enquanto os materiais de alta resistividade são ideais para isoladores.A compreensão desses conceitos ajuda os engenheiros a projetar sistemas mais eficientes e confiáveis.

Equação de resistividade

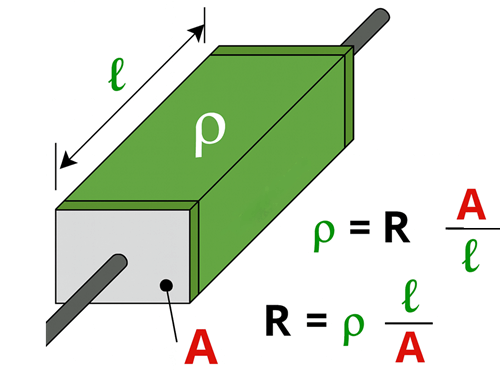

Figura 2: A equação da resistividade elétrica

A resistividade é uma propriedade material importante que pode ser quantificada por meio de relações matemáticas específicas, vinculando o campo elétrico aplicado a um material com a densidade de corrente que resulta dela.Esses relacionamentos são necessários para prever como os materiais responderão sob várias condições elétricos e são ideais para projetar componentes com propriedades elétricas específicas.

A equação de resistividade geral é extraída dos princípios do eletromagnetismo:

Nesta equação, ρ representa a resistividade em metros de ohm (ω⋅m), E é a força do campo elétrico em volts por metro (vidro^-1), e J é a densidade atual em amperes por metro quadrado (a⋅m^-2).Essa equação mostra que a resistividade aumenta com um campo elétrico mais forte para uma determinada densidade de corrente, o que significa que os materiais com alta resistividade resistem ao fluxo de eletricidade mais do que aqueles com baixa resistividade.

Para aplicações práticas, especialmente com materiais de seções uniformes, uma equação de resistividade mais específica é frequentemente usada:

Aqui, r é a resistência do material em ohms (ω), a é a área da seção transversal em metros quadrados (M²) e L é o comprimento do material em metros (m).Essa equação revela que a resistividade é influenciada não apenas pelas propriedades intrínsecas do material, mas também por sua forma e tamanho.Por exemplo, alongar o material ou reduzir sua área de seção transversal aumenta a resistência, assumindo que a resistividade permaneça constante.Você precisa desse entendimento ao projetar componentes como resistores e fios, onde é necessário controlar as dimensões do material para alcançar o desempenho elétrico desejado.

Diferenças na resistividade entre os materiais

A resistividade varia entre diferentes substâncias, determinando sua adequação a aplicações específicas em sistemas elétricos e eletrônicos.Essa variabilidade categoriza materiais em condutores, semicondutores e isoladores, cada um desempenhando um papel em circuitos e dispositivos.

Material	Resistividade ρ (ohm m)
Prata	1,59 x 10-8
Cobre	1,68 x 10-8
Cobre, recozido	1,72 x 10-8
Alumínio	2,65 x 10-8
Tungstênio	5,6 x 10-8
Ferro	9,71 x 10-8
Platina	10,6 x 10-8
Manganina	48,2 x 10-8
Liderar	22 x 10-8
Mercúrio	98 x 10-8
Nichrome (ni.fe.cr)	100 x 10-8
Constantan	49 x 10-8
Carbono (grafite)	3-60 x 10-5
Germânio	1-500 x 10-2
Silício	0,1-60
Vidro	1-10000 x 109
Quartzo (fundido)	7,5 x 1017
Borracha dura	1-100 x 1013

Semicondutores como silício e germânio têm resistividades que podem variar amplamente, dependendo dos níveis de doping.Essa variabilidade os torna materiais versáteis para componentes eletrônicos, onde é necessário controle preciso sobre propriedades elétricas.Os isoladores, por outro lado, têm resistividades muito altas, tornando -as perfeitas para impedir o fluxo de corrente indesejada.Materiais como vidro, borracha e quartzo fundido são usados ​​para proteger e isolar os componentes elétricos, garantindo que a eletricidade flua apenas onde se destina.

A resistividade não é uma propriedade fixa;Pode mudar com temperatura, estresse mecânico e exposição às condições ambientais.Por exemplo, a resistividade dos metais geralmente aumenta com a temperatura devido ao aumento das vibrações atômicas que impedem o fluxo de elétrons.Essa dependência de temperatura deve ser cuidadosamente gerenciada em aplicações onde a estabilidade térmica é necessária, como em eletrônicos aeroespaciais ou automotivos.Compreender esses fatores é fortemente recomendado para selecionar o material certo para cada aplicação e garantir que o sistema opere de maneira confiável em todas as condições.

Importância de resistividade no design elétrico e eletrônico

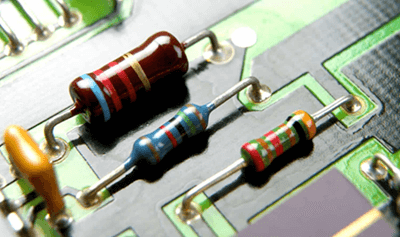

Figura 3: Resistividade na construção elétrica e eletrônica

A resistividade é um fator superior no projeto de componentes elétricos e eletrônicos.Ele determina a eficácia de um material que pode conduzir ou isolar a corrente elétrica, influenciando diretamente o desempenho dos sistemas elétricos.

Materiais com baixa resistividade, como cobre e alumínio, são usados ​​principalmente para construir condutores elétricos como fios e cabos.Esses materiais permitem que a eletricidade flua facilmente, minimizando a perda de energia e garantindo a eficiência das redes de transmissão de energia.Cobre, com resistividade de cerca de 1,7 x 10^-8 Ω⋅m, é particularmente preferido por seu equilíbrio de condutividade, custo e durabilidade.É amplamente utilizado na fiação elétrica, onde sua capacidade de resistir a fatores ambientais como a oxidação aumenta seu desempenho a longo prazo.

Prata, com uma resistividade ainda menor de 1,59 x 10^-8 Ω⋅m, é usado em aplicações especializadas onde a condutividade máxima é necessária.No entanto, seu alto custo limita seu uso em áreas em que suas propriedades únicas, como baixa resistência ao contato e excelente resistência à corrosão, proporcionam vantagens.Esse uso seletivo da prata demonstra como a seleção de material no projeto elétrico é guiada por um cuidadoso equilíbrio de requisitos de desempenho e considerações de custo.

Por outro lado, materiais de alta resistividade, como vidro, borracha e ar, são usados ​​como isoladores para evitar o fluxo de corrente não intencional.Esses materiais protegem os circuitos de curtos-circuitos e vazamentos elétricos, garantindo que a eletricidade flua apenas através de vias pretendidas.Por exemplo, ar, com uma resistividade superior a 1,5 x 10¹⁴ Ω⋅m, é usado em várias aplicações de isolamento, incluindo lacunas de ar e barreiras dielétricas.Isso é particularmente ideal em aplicações de alta tensão, onde o risco de arco e quebra elétrica deve ser minimizado para garantir a segurança e a confiabilidade.

A resistividade também é usada no design de circuitos integrados (ICS), onde é necessário controle preciso sobre propriedades elétricas para a funcionalidade adequada.No ICS, os materiais de baixa resistividade são usados ​​para criar caminhos condutores que interconectem diferentes partes do circuito, facilitando a transmissão rápida de sinal.Por outro lado, os materiais de alta resistividade atuam como isoladores, impedindo a interferência elétrica entre os elementos do circuito fechado.Esse cuidadoso equilíbrio de resistividade dentro do IC é ideal para alcançar alto desempenho e confiabilidade nos eletrônicos modernos, onde os dispositivos devem operar em velocidades cada vez mais maiores e com maior precisão.

Além disso, a resistividade é aplicável no projeto de resistores.Os resistores são componentes confiáveis ​​usados ​​no controle do fluxo e tensão de corrente nos circuitos.Ao selecionar materiais com valores específicos de resistividade e manipular suas dimensões, os engenheiros podem criar resistores com características precisas de resistência adaptadas às necessidades do circuito.

Fatores que afetam a condução elétrica

A condutividade elétrica, que reflete a capacidade de um material de conduzir corrente elétrica, está relacionada à resistividade.Vários fatores influenciam a condutividade, afetando o desempenho de um material em várias aplicações elétricas.

Um dos fatores mais substanciais é a área de seção transversal do material.De acordo com os princípios elétricos básicos, a resistência de um condutor é inversamente proporcional à sua área de seção transversal.Uma área maior permite que mais elétrons fluam, reduzindo a resistência e aumentando a condutividade.É por isso que os cabos grossos são usados ​​nas linhas de transmissão de energia, onde eles carregam correntes substanciais com perda mínima de energia.Por outro lado, uma área transversal menor restringe o fluxo de corrente, crescente resistência, que pode ser benéfica em aplicações como resistores onde a resistência controlada é necessária.

O comprimento do condutor também afeta a condutividade elétrica.A resistência aumenta com o comprimento do condutor, porque os elétrons encontram mais oposição à medida que viajam mais longe.Esse conceito é semelhante à dificuldade de passar por um corredor longo e estreito em comparação com um mais curto.Em termos práticos, os condutores mais curtos são preferidos em circuitos, especialmente em aplicações de alta frequência, onde a resistência minimizadora é usada para manter a integridade do sinal e reduzir a perda de energia.

A temperatura é outro fator que influencia a condutividade.À medida que a temperatura aumenta, os átomos no material vibram mais intensamente, interferindo no fluxo de elétrons e reduzindo a condutividade.Esse comportamento dependente da temperatura precisa ser considerado ao projetar componentes elétricos que operam em condições térmicas variadas.Por exemplo, em ambientes onde os componentes são expostos a altas temperaturas, são preferidos materiais que mantêm sua condutividade com degradação mínima.Por outro lado, a temperaturas extremamente baixas, alguns materiais exibem supercondutividade, onde conduzem eletricidade com resistividade zero.Esta propriedade exclusiva é aproveitada em aplicações avançadas, como máquinas de ressonância magnética, onde ímãs supercondutores permitem imagens poderosas e precisas e em aceleradores de partículas, onde os supercondutores permitem a transmissão eficiente de grandes correntes ideais para experimentos de alta energia.

Qual é o elemento mais eletricamente condutor?

Figura 4: prata, cobre e ouro

A prata mantém a distinção de ser o elemento mais eletricamente condutor, tornando -o inestimável em aplicações que exigem os mais altos níveis de condutividade.Essa propriedade excepcional surge da estrutura atômica de Silver, permitindo que os elétrons se movam livremente e com a resistência mínima, permitindo um fluxo quase desinteressado de corrente elétrica.Por esse motivo, a prata é frequentemente usada como padrão contra a qual outros materiais condutores são medidos.No entanto, apesar de sua condutividade superior, o alto custo de Silver limita seu uso na fiação diária e na infraestrutura elétrica em larga escala.Em vez disso, o cobre é predominantemente usado nessas aplicações devido ao seu equilíbrio entre custo e desempenho.

A condutividade elétrica do cobre, embora um pouco menor que a de Silver, ainda é notavelmente alta, tornando -a ideal para uma ampla gama de aplicações, desde a fiação doméstica até dispositivos eletrônicos complexos.O cobre também é mais abundante e mais fácil de trabalhar, tornando-o o material mais preferido para uso elétrico em larga escala.

O ouro, embora também um bom condutor, é mais valorizado por sua resistência à corrosão do que por sua condutividade.Essa propriedade torna o ouro ideal para uso em conectores, interruptores e outros componentes, onde são necessárias confiabilidade e resistência a longo prazo à degradação ambiental.Ao contrário do cobre, que pode manchar ou oxidar com o tempo, o ouro mantém sua condutividade sem degradação.A natureza não reativa do Gold também o torna inestimável na microeletrônica, onde mesmo uma leve oxidação pode causar grandes problemas.A decisão de usar o ouro nessas aplicações, apesar de seu alto custo, é justificada por sua capacidade de fornecer desempenho consistente ao longo do tempo.Perfeito para usar em dispositivos que operam em ambientes extremos ou requerem altos níveis de precisão.

Para concluir, embora a prata seja o elemento mais condutor, seu alto custo limita sua aplicação prática.Isso levou à ampla adoção de cobre, que oferece um equilíbrio mais econômico de condutividade e acessibilidade, tornando-o o material preferido para a maioria das aplicações elétricas.O ouro, embora menos condutor, é preferido em aplicações de alto desempenho, onde sua resistência à corrosão supera seu custo.A compreensão das propriedades exclusivas desses elementos condutores permite que os engenheiros selecionem o material mais apropriado para cada aplicação, garantindo o desempenho, a durabilidade e a relação custo-benefício em sistemas elétricos.

Conclusão

Em conclusão, a resistividade elétrica é um parâmetro que governa o comportamento e o desempenho dos materiais em várias aplicações elétricas.Ao entender a resistividade de diferentes materiais, os engenheiros podem tomar decisões informadas sobre seu uso em condutores, semicondutores e isoladores.Seja a alta condutividade da prata, a relação custo-benefício do cobre ou a resistência à corrosão do ouro, cada material oferece propriedades exclusivas que são ideais para aplicações específicas.Os princípios de resistividade, combinados com fatores como temperatura e dimensões do material, permitem o controle preciso das características elétricas nos dispositivos diários e nas tecnologias avançadas.Como tal, uma profunda compreensão da resistividade elétrica é altamente recomendada para o avanço contínuo de sistemas elétricos e eletrônicos.
