Visão geral do filtro passa-banda e seus usos
2025-05-07 23448

Os filtros de passagem de banda são um dispositivo exclusivo que permite que apenas a parte do meio de um sinal passasse.Ele bloqueia sinais muito baixos ou muito altos.É o mesmo quando você está ajustando um rádio para ouvir apenas uma estação claramente.Neste artigo, você aprenderá o que é um filtro de passagem de banda, como ele funciona, os diferentes tipos, como ele é feito e onde o usamos.

Catálogo

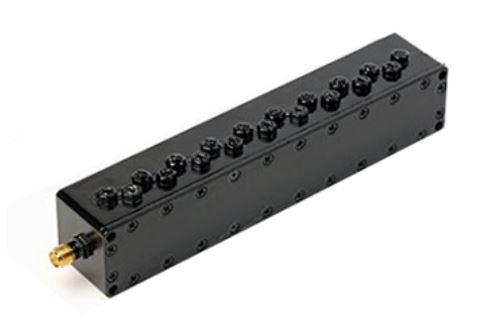

Figura 1: Filtro passa-banda

Filtro passa-banda (BPF)

Um filtro passa-banda só permite que os sons no meio intervalo.Ele bloqueia sons baixos e altos fora desse alcance.É como ajustar um rádio para ouvir apenas uma estação.Este filtro é usado em rádios para escolher um canal e bloquear todos os outros.

É uma ferramenta eletrônica que permite apenas sinais em um determinado intervalo.Ele bloqueia sinais muito baixos ou muito altos.Você pode fazer um colocando um filtro passa-alto e um filtro passa-baixo.Um filtro passa-alto permite sinais altos e um filtro passa-baixo permite sinais baixos.Portanto, o filtro de passagem da banda permite apenas o intervalo do meio.

Tecnologias de construção de filtro BandPass

Filtros totalmente dielétricos

Fabricado usando camadas de materiais não condutores (dielétricos).Eles são leves e têm um bom desempenho em altas frequências, como microondas ou sistemas ópticos.

Filtros dielétricos de metal

Eles usam uma mistura de camadas de metal e dielétrico.Eles são mais duráveis ​​e funcionam bem em condições robustas e de alta potência.

Classificações do filtro passa-banda

Filtro passivo de passagem de banda

Esse filtro usa apenas peças básicas, como resistores, capacitores e indutores.Não precisa de energia ou baterias para funcionar.Permite que certos sons passem e bloqueie o resto.Esses filtros são comumente usados ​​em alto -falantes, rádios e outros dispositivos simples.

Filtro de passagem de banda ativa

Este filtro usa um pequeno chip chamado um amplificador operacional junto com resistores e capacitores.Precisa de poder para funcionar.Também pode tornar o sinal mais forte.Esse tipo é utilizado em jogadores sonoros, telefones e outros dispositivos que precisam de um sinal claro e forte.

Filtro de passa-banda digital

Este filtro é feito através de software ou chips digitais.Ele não usa fios ou bobinas.Esses filtros são encontrados em desktops, smartphones e outros dispositivos inteligentes.

Viu filtro passa-banda

Serra significa onda acústica da superfície.Esse filtro altera sinais em minúsculas ondas sonoras, filtra -as e as altera de volta.É muito bom para sinais de alta frequência e é usado em telefones, TVs e sistemas sem fio.

Filtro de passagem de banda LC

Este filtro usa apenas duas partes - indutores (L) e capacitores (C).Você pode alterar suas peças para permitir a frequência desejada.É comum nos circuitos de rádio e transmissor.

Filtro de passagem de banda rc

Este filtro é feito usando resistores (R) e capacitores (C).É fácil e barato de fazer.Mas não é eficaz para sinais muito rápidos.É usado principalmente em pequenos dispositivos de música ou som.

Filtro de passagem de banda RLC

Este filtro usa três partes: resistor, indutor e capacitor.Ele pode escolher o sinal exato que você deseja e bloquear os outros.É usado em rádios, sistemas de som e muitos tipos de dispositivos de sinal.

Filtro passa-banda de cavidade

Este filtro usa uma caixa de metal para prender e limpar sinais.É usado para sinais de alta frequência, como em radar ou satélites.Esses filtros são grandes, mas funcionam muito bem.

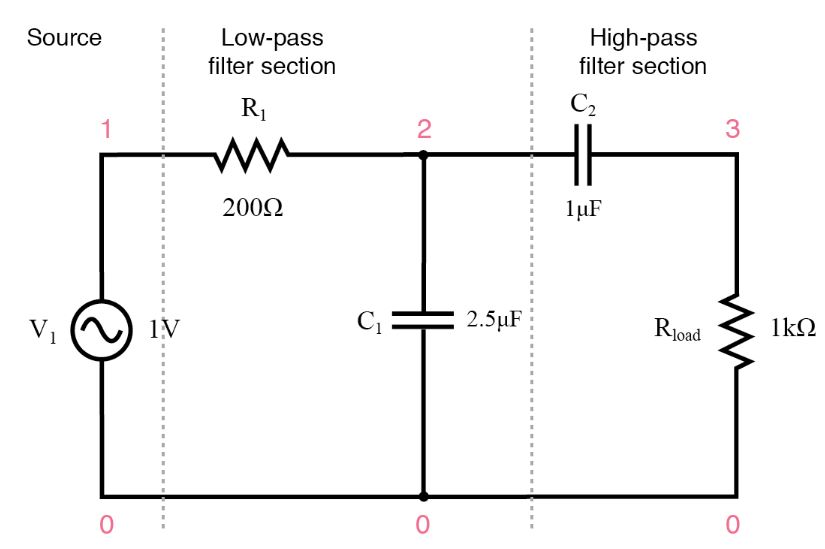

Figura 2: Filtro de passagem de banda capacitiva

Usando filtro passa-banda com capacitores

Um filtro passa-banda usando capacitores é um circuito simples que permite que apenas uma certa gama de sinais passe.Ele bloqueia os sons que são muito baixos ou muito altos.Este filtro é feito juntando dois filtros menores: um que bloqueia sinais baixos (filtro passa-alto) e outro que bloqueia sinais altos (filtro passa-baixo).Cada parte usa um capacitor e um resistor para fazer seu trabalho.

Figura 3: Filtro de passagem de banda indutiva

Usando filtro passa-banda com indutores

Um filtro passa-banda usando indutores é um circuito que permite que apenas uma certa gama de sinais passe.Ele bloqueia sinais muito baixos ou muito altos.Em vez de usar apenas capacitores, esse filtro também usa indutores e resistores.Os indutores são pequenos fios que diminuem as mudanças no fluxo elétrico, especialmente quando o sinal é muito rápido.Neste filtro, o indutor ajuda a bloquear altos sinais, e o capacitor bloqueia sinais baixos.

Eles deixaram apenas a faixa intermediária de sinais passarem.Esse tipo de filtro é usado em itens como rádios, alto -falantes e ferramentas de comunicação para escolher o sinal que você deseja e bloquear o restante.Os filtros com indutores são fortes e funcionam bem quando o sinal tem mais energia, especialmente quando os capacitores por si só não são suficientes.

Como os filtros BandPass reagem a sinais (resposta de frequência)?

Filtros de banda larga

Estes permitem uma grande variedade de frequências.Bom para dispositivos que requerem mais conteúdo de sinal, como sistemas de banda larga.

Filtros de banda estreita

Isso permite apenas uma pequena faixa de frequência.Usado em aplicações que precisam de precisão, como estações de rádio FM, etc.

Ganho invertido

Alguns filtros não apenas permitem as frequências, mas também viram o sinal de cabeça para baixo (invertem) e alteram sua força (ganho).Útil em projetos de amplificadores.

Filtro Rauch

Um tipo de filtro ativo que usa amplificadores operacionais, resistores e capacitores.Simples, estável e fácil de projetar para aplicações de frequência média.

Filtro de reboque de Thomas

Um filtro ativo mais avançado com alta precisão e baixo ruído.Usado em sistemas analógicos de alto desempenho.

Aplicações de filtro BandPass

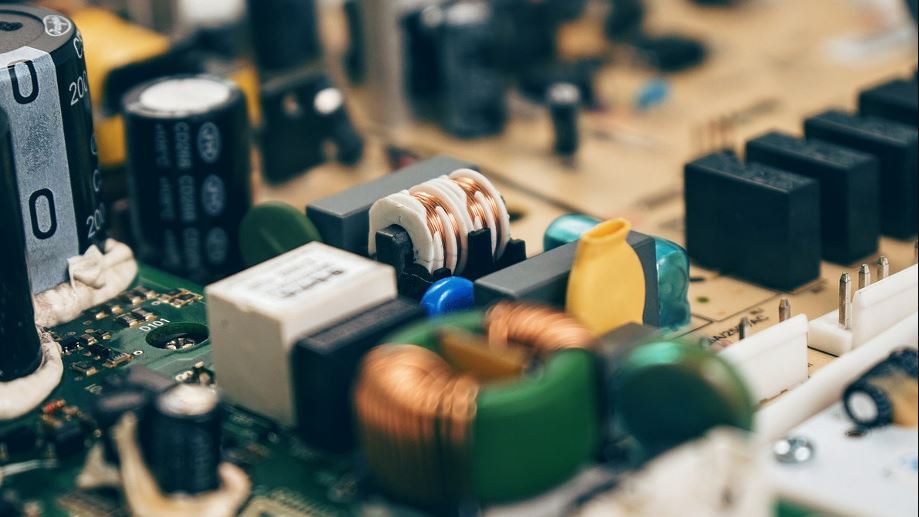

Figura 4: Usos do filtro elétrico

Sistemas de comunicação

Os filtros são usados ​​em rádios, telefones celulares e links de satélite.Eles deixam apenas frequências específicas, ajudando a reduzir a diafonia.

Áudio

Os sistemas de áudio e a produção musical usam filtros de banda para remover frequências baixas e altas indesejadas.Isso torna o som mais limpo e melhora a qualidade.

Dispositivos médicos

Máquinas como o ECG e os monitores de EEG usam esses filtros.Eles eliminam a interferência muscular ou ruído.

Sistemas de radar

Os filtros BandPass melhoram a detecção de alvos.Eles garantem que o sistema ouve apenas sinais importantes, filtrando ecos e ruído aleatório.

Comunicação sem fio

Nos sistemas Wi-Fi, Bluetooth e 5G, os dispositivos de ajuda a filtros usam canais diferentes sem interferir um ao outro.

Conclusão

Os filtros de passagem de banda ajudam nossos dispositivos a funcionar melhor escolhendo apenas os sinais de que precisamos e bloqueando o resto.Eles são usados ​​em sistemas musicais, telefones, ferramentas médicas e redes sem fio.Existem muitos tipos de filtros, e cada um funciona de uma maneira diferente.Alguns usam peças simples e outros usam métodos digitais.Ao aprender como eles funcionam, podemos entender por que eles são tão úteis nas coisas que usamos todos os dias.
