Guia abrangente para o módulo IGBT IGBT 6MBI150VX-120-50: recursos, aplicações e especificações
2025-01-09 1899

O 6MBI150VX-120-50 é um módulo IGBT de alto desempenho projetado pela Fuji Electric para atender às demandas de aplicações industriais modernas.Com sua configuração avançada de 6 pacotes, pacote compacto M648 e recursos robustos de gerenciamento térmico, este módulo oferece eficiência e confiabilidade excepcionais em cenários de alta potência.Seja para acionamentos motores, sistemas CNC ou fontes de alimentação ininterrupta, o 6MBI150VX-120-50 combina desempenho elétrico de ponta com aplicabilidade versátil.Neste artigo, exploraremos suas especificações técnicas, design de circuitos internos, características elétricas -chave, vantagens e aplicações, fornecendo uma compreensão abrangente de por que esse módulo é uma pedra angular nos sistemas de conversão de energia industrial.

Catálogo

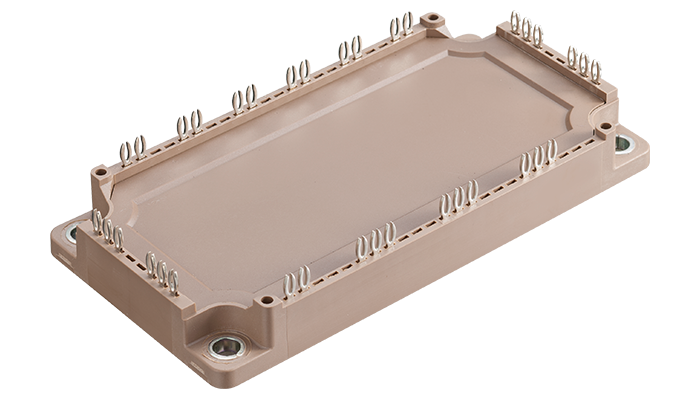

Visão geral de 6MBI150VX-120-50

O 6MBI150VX-120-50 é um módulo IGBT fabricado pela Fuji Electric, com uma configuração de 6 pacote com 6 IGBTs (transistores bipolares de porta isolados) e 6 diodos de roda livre.O módulo suporta uma tensão máxima de coletor-emissor (V_CES) de 1200V e uma corrente de colecionador nominal (I_C) de 150a.É conhecido por seu desempenho eficiente de comutação, baixa perda de condução e proteção de sobrecorrente/excesso de excesso.Isso o torna amplamente aplicável em cenários de alta potência, como acionamentos motores industriais, inversores, fontes de alimentação ininterruptas (UPS) e sistemas de controle de servo.Além disso, o módulo possui um pacote Compact M648, suporta uma temperatura de junção operacional de até 150 ° C e possui uma faixa de temperatura de armazenamento de -40 ° C a 125 ° C, oferecendo alta confiabilidade para os ambientes industriais exigentes.

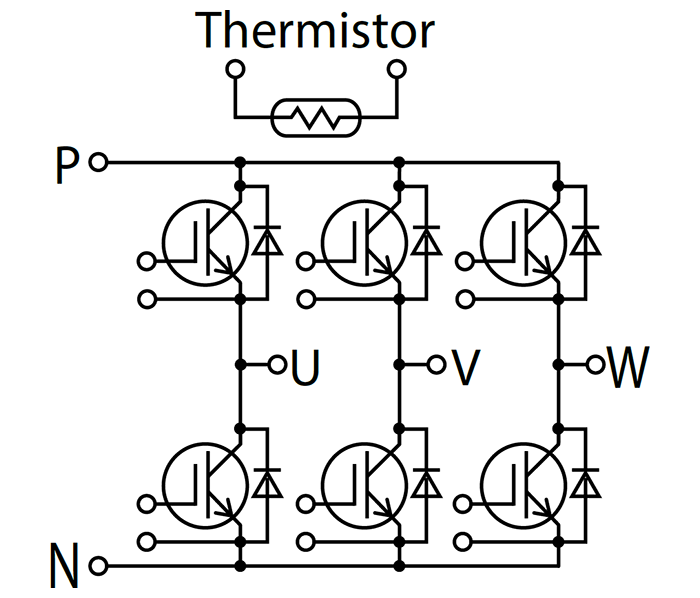

Diagrama de circuito de 6mbi150vx-120-50

A partir do diagrama de circuito do 6MBI150VX-120-50, podemos ver que o módulo consiste em 6 IGBTs e 6 diodos de roda livre.Cada IGBT é emparelhado com um diodo de roda livre para fornecer continuidade do caminho atual.O P (terminal CC positivo) serve como entrada positiva do barramento, fornecendo energia CC ao IGBTS para o circuito inversor trifásico.O n (terminal CC negativo) é a entrada negativa do barramento, trabalhando em conjunto com P para alimentar o módulo do inversor.Os U, V e W (terminais de saída trifásicos) são os terminais de saída do inversor, conectados aos enrolamentos trifásicos do motor.Através das ações de comutação do IGBTS, a energia DC é convertida em energia CA trifásica.

Características elétricas de 6mbi150vx-120-50

EUCes: A corrente máxima de vazamento do coletor-emissor é de 1,0 Ma, garantindo baixa perda de energia durante o estado off.

EUGes: A corrente de vazamento máximo de portão do portão é de 200 Na, demonstrando excelente desempenho de isolamento.

VGe (th): A tensão do limiar do portão e do portão varia de 6,0 a 7,0V, adequada para tensão de direção moderada.

VCE (SAT): A tensão mínima de saturação do coletor-emissor é de 2,2V (nível de chip), com um ligeiro aumento à medida que a temperatura aumenta.

Rg: A resistência à porta interna é tipicamente 1,1 Ω, facilitando a comutação mais rápida.

CIES: A capacitância de entrada é de 3300 nf, exigindo um circuito de driver de portão robusto para operação adequada.

TON / TOFF: O tempo de ativação é de 0,37 μs e o tempo de desligamento é de 0,67 μs, fornecendo velocidades moderadas de comutação.

VF: A tensão mínima para a frente do diodo interno é de 2,4V (nível de chip), garantindo baixa perda de condução.

trr: O tempo de recuperação reversa é de 0,15 μs, minimizando a perda de energia durante a comutação.

Termistor: resistência e valor B são usados ​​para monitoramento e proteção de temperatura, garantindo operação segura.

Vantagens e desvantagens de 6mbi150vx-120-50

Vantagens:

Capacidade de manuseio de alta potência: classificada para corrente 150A e tensão de 1200V, adequada para aplicações de alta potência.

Perda de baixa condução: uma tensão de saturação de baixo coletor-emissor (V_CE (SAT)) reduz a perda de energia e aumenta a eficiência do sistema.

Comutação de alta velocidade: projetado para operações de comutação de alta velocidade, tornando-o ideal para aplicações de alta frequência.

Recursos de proteção integrada: a proteção ultrapassada e a proteção de sobrecorrente integrada melhora a confiabilidade do sistema.

Desvantagens:

Requisitos de alto resfriamento: a alta densidade de potência gera calor significativo, exigindo gerenciamento térmico eficaz.

Circuito de acionamento portão complexo: requer unidade de porta precisa e circuitos de proteção, aumentando a complexidade do projeto.

Maior custo: comparado aos dispositivos de menor potência, o módulo tem um custo mais alto, o que pode afetar as despesas gerais do sistema.

Aplicações de 6MBI150VX-120-50

Inversor para acionamentos de motor: isso é usado para controlar a velocidade e o torque dos motores CA, alcançando uma conversão eficiente de energia.

Controle numérico (NC) e sistemas servo: fornece controle preciso de movimento e alta capacidade de resposta em máquinas e robótica CNC.

Fonte de alimentação ininterrupta (UPS): garante a entrega estável de energia a equipamentos críticos durante as quedas de energia.

Equipamento industrial: serve como um componente de conversão de energia do núcleo em equipamentos de alta potência e de alta eficiência, como máquinas de soldagem.

Especificações de 6MBI150VX-120-50

Parâmetro	Detalhes
Configuração	6-pacote
Série	V série (6ª geração)
VCes(V)	1200
EUC(UM)	150
TVJmax (° C)	175
Tvjopmax (° C)	150
Tc(° C)	125
Tstg(° C)	-40 a 125
Pacote	M648
Largura (mm)	62
Comprimento (mm)	122
Peso (G)	300

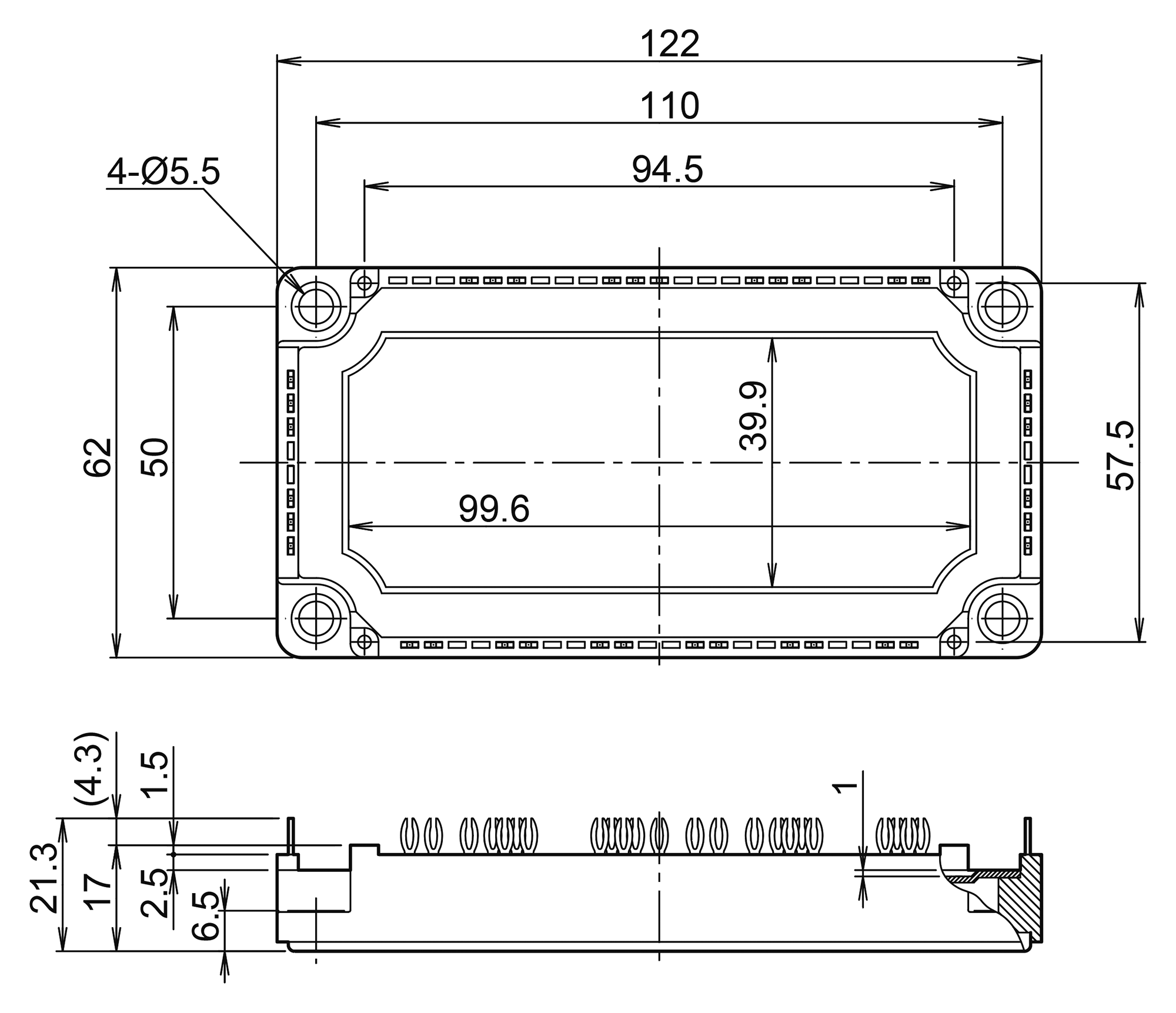

Dimensões do pacote de 6mbi150vx-120-50
