O que são resistores de filmes de carbono?Construção, princípio de trabalho e especificações
2025-07-29 14725

Os resistores de filmes de carbono foram desenvolvidos em meados do século XX como uma melhoria em relação aos mais antigos resistores de composição de carbono.Com o tempo, eles se tornaram amplamente utilizados em várias aplicações.Este guia explica o que são os resistores de filmes de carbono, como os resistores de filmes de carbono são feitos, como eles funcionam, seus recursos técnicos, como eles se comparam a outros tipos de resistores e muito mais.

Catálogo

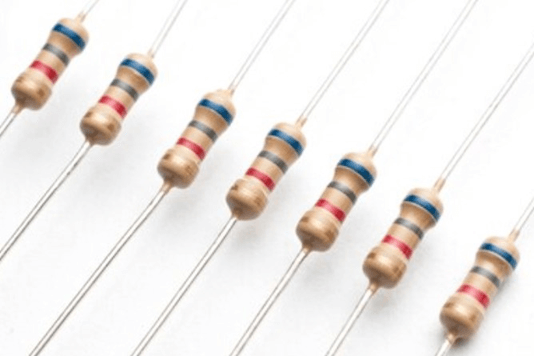

Figura 1. Resistores de filmes de carbono

O que são resistores de filmes de carbono?

Um resistor de filmes de carbono é um tipo de resistor fixo usado para controlar a corrente elétrica ou dividir a tensão em circuitos eletrônicos.É feito aplicando uma fina camada de carbono em um núcleo isolante de cerâmica.A camada de carbono atua como o elemento resistivo, restringindo o fluxo de corrente através do componente.

Os resistores de filmes de carbono estão disponíveis em uma ampla gama de valores de resistência, normalmente de alguns ohms a vários megaohms.Seus níveis de tolerância geralmente variam de ± 2% a ± 10%, tornando-os adequados para aplicações de uso geral.

Construção de resistores de filmes de carbono

Os resistores de filmes de carbono são formados revestindo um núcleo de cerâmica com uma fina camada de carbono.A construção de um resistor de filmes de carbono consiste nas cinco peças principais a seguir, como mostrado na imagem:

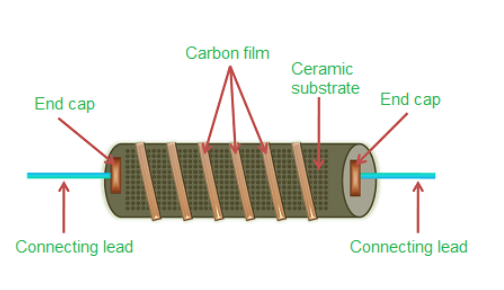

Figura 2. Construção do resistor de filmes de carbono

Substrato de cerâmica

O substrato cerâmico forma o núcleo do resistor.É escolhido por suas excelentes propriedades isolantes e capacidade de suportar altas temperaturas.Esse substrato fornece uma base estável e impede que o calor ou a eletricidade afete outros componentes do circuito.

Filme de carbono

Uma fina camada de carbono é depositada na superfície cerâmica.Este filme de carbono atua como o elemento resistivo, limitando o fluxo de corrente elétrica através do resistor.O valor de resistência pode ser ajustado modificando a espessura da camada de carbono ou cortando uma ranhura em espiral nela.

Tampas finais

As tampas finais de metal são montadas nas duas extremidades do resistor.Eles garantem contato elétrico seguro com o filme de carbono e fornecem suporte mecânico para os cabos de conexão.

Ligações de conexão

Os cabos de conexão de cobre se estendem de cada tampa final.Esses leads permitem que o resistor seja facilmente conectado dentro de um circuito eletrônico.

Camada epóxi

Todo o conjunto é revestido com uma camada epóxi.Esse revestimento protege o resistor contra danos físicos, umidade e poeira, mantendo também sua estabilidade a longo prazo em várias condições ambientais.

O núcleo de cerâmica do resistor de filmes de carbono garante o isolamento, o filme de carbono fornece resistência e as tampas finais com a conexão de cabos facilitam a integração do circuito.A camada de epóxi protetora aumenta ainda mais a estabilidade do componente.Essa construção permite que o resistor atinja uma ampla gama de valores de resistência.

Princípio de trabalho do resistor de filmes de carbono

Os resistores de filmes de carbono funcionam usando uma fina camada de carbono depositada em um substrato de cerâmica como elemento resistivo.O filme de carbono resiste ao fluxo de corrente elétrica, enquanto a base de cerâmica fornece isolamento e estabilidade térmica.

Para criar este filme, hidrocarbonetos como o metano são decompostos termicamente a cerca de 1000 ° C no vácuo, permitindo que o carbono siga a superfície cerâmica.Um sulco helicoidal é então cortado no filme de carbono, aumentando o comprimento do caminho da corrente, o que permite o controle preciso do valor de resistência.A resistência pode ser ajustada ajustando a espessura da camada de carbono ou a geometria da ranhura.

Parâmetros de resistores de filmes de carbono

Valor de resistência nominal

O valor nominal é a resistência rotulada do resistor.É medido em ohms (Ω) e frequentemente expresso em unidades maiores, como quiloohms (kΩ) ou megaohms (Mω).A conversão da unidade é simples:

• 1 kΩ é igual a 1.000 Ω

• 1 MΩ é igual a 1.000 kΩ

Os resistores de filmes de carbono seguem valores de resistência padronizados com base em especificações internacionais.Sua faixa de resistência típica se estende de 1 a 10 MΩ.

Tolerância (erro permitido)

A tolerância indica quanto a resistência real pode variar do valor nominal.Esse íon V ariat é expresso como uma porcentagem e ajuda a determinar a precisão do resistor.A tolerância geralmente é marcada por um código de carta:

• F por ± 1%

• G por ± 2%

• J por ± 5%

• K por ± 10%

Menor tolerância significa maior precisão.Para circuitos que requerem tensão precisa ou controle de corrente, são recomendados resistores com tolerâncias mais rígidas.

Poder nominal

A potência nominal é a quantidade máxima de energia que um resistor pode se dissipar com segurança sem afetar seu desempenho.É medido em watts (W) e depende de fatores como temperatura ambiente e fluxo de ar.Embora as classificações de energia não sejam impressas no corpo do resistor, elas podem ser estimadas com base no tamanho do componente.Resistores maiores geralmente suportam classificações de potência mais altas.Os níveis de potência nominados comuns incluem:

• 0,125 W, 0,25 W, 0,5 W, 1 W, 2 W, 5 W, 10 W

Para eletrônicos compactos, são utilizados resistores menores de filmes de carbono, como a série RTX.Esses resistores são codificados por cores e geralmente são classificados em 0,125 W.

Notas de tolerância e taxas de erro

Os resistores de filmes de carbono são categorizados pela taxa de erro em três níveis padrão:

• Grau 1: ± 5%, grau 2: ± 10%, grau 3: ± 20%

A maioria dos resistores de uso geral se enquadra na faixa de 5% a 10%.A escolha da nota certa depende da precisão necessária em seu circuito.

Marcações de resistores de filmes de carbono

Os resistores de filmes de carbono são frequentemente rotulados com um código "RT":

• r significa resistor, t indica o material do filme carbono

Por exemplo, RT47KJ refere -se a um resistor de filmes de carbono com resistência de 47 kΩ e uma tolerância a ± 5%.

Os resistores de filmes de carbono são marcados de várias maneiras.

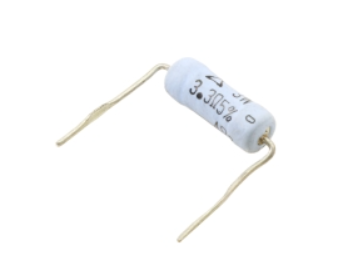

Figura 3. Método de marcação direta no resistor de filmes de carbono

O método de marcação direta mostra o valor de resistência e a unidade diretamente no resistor;Se nenhuma tolerância for observada, é ± 20%.O método de símbolo de texto usa números e cartas-numbers indicam o valor, e as letras mostram posicionamento e tolerância decimais.O método digital usa três dígitos: os dois primeiros são números significativos e o terceiro é o número de zeros.A tolerância é mostrada com uma letra.O método de código de cores, que será explicado a seguir, usa bandas coloridas para representar valores e tolerância.

Código de cores do resistor de filmes de carbono

Os resistores de filmes de carbono usam um sistema de codificação de cores padronizado para indicar seu valor de resistência, tolerância e, às vezes, coeficiente de temperatura.O código é representado por uma série de bandas coloridas impressas no corpo do resistor.Cada cor corresponde a um valor ou multiplicador numérico, conforme mostrado na tabela fornecida.

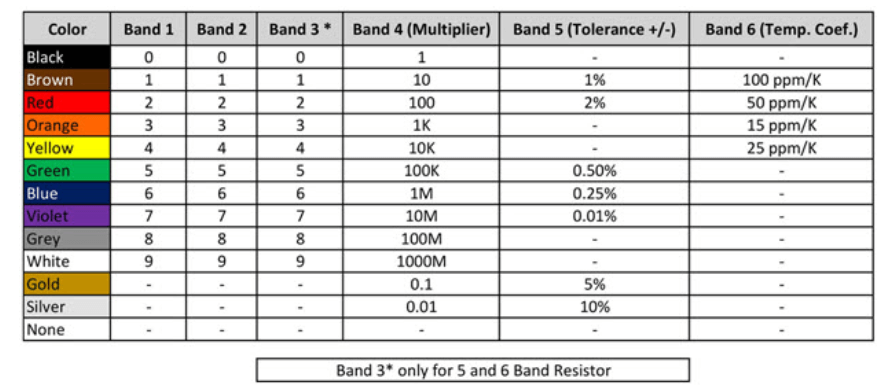

Figura 4. Código de cores do resistor de filme de carbono

Bandas significando:

• Banda 1 e 2 - Primeiro e segundo dígitos significativos.

• Banda 3- terceiro dígito (apenas para resistores de 5 e 6 bandas).

• Banda 4 - multiplicador (potência de dez).

• Banda 5 - Tolerância (precisão do valor).

• Banda 6-Coeficiente de temperatura (mude com a temperatura, apenas para 6 bandas).

Valores de cores:

• Dígitos: preto (0), marrom (1), vermelho (2), laranja (3), amarelo (4), verde (5), azul (6), violeta (7), cinza (8), branco (9)

• Multiplicadores: mesmas cores que dígitos, ouro (0,1), prata (0,01)

• Tolerância: marrom (± 1%), vermelho (± 2%), ouro (± 5%), prata (± 10%), nenhum (± 20%)

• Temp.Coeficiente: marrom (100 ppm/k), vermelho (50 ppm/k), laranja (15 ppm/k), amarelo (25 ppm/k)

Exemplo:

Cores: vermelho, violeta, amarelo, ouro -> 27 × 10.000 = 270kΩ27 × 10.000 = 270kΩ27 × 10.000 = 270kΩ ± 5%.

Especificações técnicas de resistores de filmes de carbono

Parâmetro	Típico Especificação
Faixa de resistência	1 Ω a 10 MΩ
Opções de tolerância	± 1%, ± 2%, ± 5%, ± 10%, ± 20%
Carregar a estabilidade da vida	≤ ± 2% alteração após 1000 horas na classificação carregar
Nível de ruído máximo	≤ 20 µV/V.
Coeficiente de temperatura (TCR)	± 200 ppm/° C a ± 1500 ppm/° C
Coeficiente de tensão	0,0005 %/v
Temperatura de operação máxima	150 ° C.
Classificação de energia	0,125 W a 2 W (dependendo do tamanho)
Dielétrico suporta tensão	Normalmente, 300 V a 700 V
Resistência ao isolamento	≥ 10⁹ Ω
Faixa de temperatura operacional	-55 ° C a +155 ° C
Taxa de falha	< 1 failure per 10⁶ hours
Proteção Ambiental	Revestido com epóxi ou proteção semelhante material
Conformidade	Encontra os padrões Rohs, Reach e IEC

Aplicações de resistores de filmes de carbono

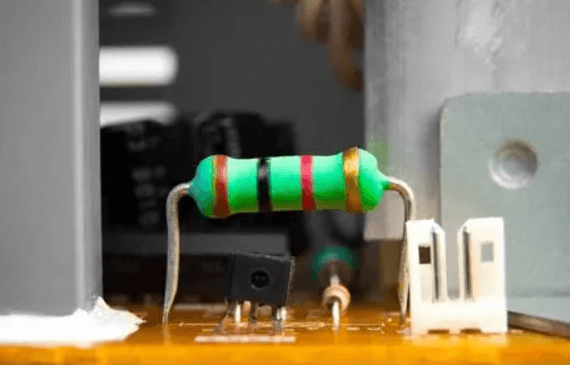

Figura 5. Os resistores de filmes de carbono usam

• Fontes de alimentação de alta tensão-os resistores de filmes de carbono são ideais para circuitos que exigem resistência a tensões de até 15 kV.

• Sistemas de radar e comunicação-resistem aos ambientes de alta frequência e com uso intensivo de calor.

• Equipamento de raios-X e imagem médica-os resistores de filmes de carbono operam de maneira confiável sob temperaturas elevadas e estresse elétrico.

• Tecnologias a laser - Adequado para circuitos expostos a picos extremos de calor e energia.

• Eletrônica de consumo - comumente usada em televisores, rádios e dispositivos de áudio para estabilidade do sinal.

• Eletrônica automotiva-O resistor de filmes de carbono suporta o desempenho em unidades de controle de motores (ECUS) e outros circuitos automotivos propensos ao calor.

• Máquinas industriais - fornece durabilidade em reguladores de energia, controles motores e sistemas de automação.

• Instrumentos de medição e teste - garante a precisão em equipamentos de precisão expostos a temperaturas variadas.

• Sistemas de conversão de energia - Os resistores de filmes de carbono são usados em inversores, UPS e outros sistemas em que é necessária estabilidade de alta tensão.

• Aplicações aeroespaciais e de defesa - críticas para sistemas expostos a ambientes severos e condições operacionais exigentes.

Vantagens e desvantagens dos resistores de filmes de carbono

Características	Vantagens	Desvantagens
Estabilidade da temperatura	Resistência estável ao longo da mudança temperaturas	Menos estável que os resistores de filmes de metal em condições térmicas extremas
Desempenho de ruído	Baixo ruído elétrico, ideal para áudio e circuitos de precisão	Ainda mais barulhento que o filme de metal alternativas
Custo e disponibilidade	Barato e amplamente disponível	Desempenho mais baixo em comparação com Resistores de grau superior
Precisão de fabricação	Resistência fácil de ajustar usando o laser aparar	Limitado a faixas de tolerância padrão (± 2% a ± 10%)
Durabilidade	O revestimento de epóxi protege contra a umidade e dano	Menos durável na alta fúmida ou ambientes corrosivos
Faixa de resistência	Oferece uma ampla faixa de resistência (1Ω para 10mΩ)	Desempenho limitado em altas frequências
Manuseio de energia	Suporta classificações de energia comuns (1/8W para 2W)	Não é adequado para alta potência ou Aplicações de alta precisão
Uso geral	Confiável para a maioria padrão, não crítico Aplicações eletrônicas	Não recomendado para missão crítica ou eletrônica altamente sensível

Resistor de filmes de carbono vs. outro resistor

Resistor de filme de metal vs.Resistor de filmes de carbono

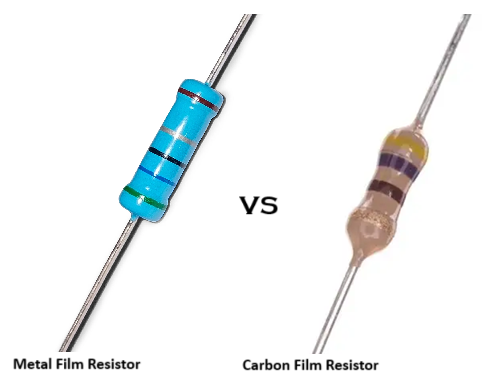

Figura 6. Resistores de filmes de metal e resistores de filmes de carbono

Recurso	Metal Resistor de filmes	Carbono Resistor de filmes
Material	Camada de metal fino (geralmente liga de níquel-cromo) depositada em uma haste de cerâmica.	Filme de carbono depositado em uma cerâmica substrato.
Construção	Filme de metal é precisamente aparado (espiral corte) para definir resistência.	Filme de carbono é depositado e moldado para resistência de forma.
Tolerância	Tolerância muito rígida, normalmente ± 0,1% para ± 1%.	Maior tolerância, tipicamente ± 2% a ± 5%.
Coeficiente de temperatura	Baixo (± 50 a ± 100 ppm/° C), estável com mudanças de temperatura.	Maior (± 200 a ± 500 ppm/° C), menos estável com temperatura.
Nível de ruído	Ruído muito baixo devido a metal uniforme filme.	Ruído mais alto por causa do carbono granular composição.
Estabilidade e confiabilidade	Altamente estável com o tempo e condições ambientais.	Menos estável;pode deriva com a idade e mudanças ambientais.
Faixa de resistência	Ampla faixa: normalmente de alguns ohms a Vários Mω.	Faixa moderada: normalmente de alguns ohms a alguns Mω.
Classificação de energia	Geralmente menor classificação de energia em comparação com filme de carbono de tamanho semelhante.	Classificação de potência um pouco mais alta para o mesmo tamanho.
Resposta de frequência	Excelente para alta frequência Aplicações (baixa indutância e capacitância).	Não tão bom em altas frequências;mais alto indutância.
Estabilidade da temperatura	Muito bom - mudança mínima com Temperatura v ariat íon.	Mais pobre - a resistência pode variar significativamente com a temperatura.
Coeficiente de tensão	Muito baixo;A resistência permanece estável sob tensão.	Mais alto;A resistência pode mudar com tensão aplicada.
Durabilidade	Mais sensível ao surto e sobrecarga condições.	Melhor tolerância a sobrecargas e pula.
Custo	Mais caro devido à precisão fabricação.	Mais barato, amplamente usado para o general propósitos.
Aplicações	Circuitos de precisão, baixo ruído amplificadores, instrumentos de medição, usos de alta frequência.	Eletrônicos de uso geral, consumidor dispositivos, aplicações onde a precisão não é crítica.
Código de cores	Código de cores do resistor padrão usado.	Código de cores do resistor padrão usado.
Tamanhos típicos	Disponível no buraco padrão e Pacotes SMD.	Também disponível no buraco padrão e pacotes SMD.
Vida útil	Vida por vida útil mais longa em operação estável condições.	Mais curta vida útil comparada ao filme de metal, especialmente sob estresse.
Classificações comuns de potência	1/8W, 1/4W, 1/2W, 1W (normalmente menor para tipos de precisão).	1/4W, 1/2W, 1W, 2W (pode lidar um pouco mais poder).

Resistor de composição de carbono vs.Resistor de filmes de carbono

Embora ambos cumpram a mesma função básica de limitar a corrente e o controle da tensão, eles diferem em construção, características de desempenho, estabilidade e aplicações.

Recurso	Carbono Resistor de composição (CCR)	Carbono Resistor de filmes (CFR)
Construção	Feito de uma mistura de pó de carbono e uma resina de ligação, moldada em um corpo cilíndrico sólido.	Feito depositando um filme fino de carbono em um substrato de cerâmica.
Processo de fabricação	Partículas de carbono são misturadas com um Binder, pressionado e assado.	Filme de carbono é depositado (geralmente via deposição química de vapor) e corte em espiral para ajustar a resistência.
Faixa de resistência	Normalmente 1 Ω a 22 MΩ	Normalmente 1 Ω a 10 MΩ
Tolerância	Ruim (± 5% a ± 20%)	Melhor (± 1% a ± 5%)
Coeficiente de temperatura	Alta (a resistência varia significativamente com temperatura)	Menor que o CCR (mais estável com mudanças de temperatura)
Nível de ruído	Alto (gera mais ruído elétrico)	Baixo (menos ruído devido a filme uniforme estrutura)
Estabilidade	Menos estável ao longo do tempo e com condições ambientais	Mais estável e confiável por muito tempo períodos
Classificação de energia	Pode lidar com rajadas curtas de alta energia (capacidade de surto)	Menor capacidade de manuseio de ondas
Tamanho	Maior para uma determinada resistência e poder avaliação	Menor e mais compacto
Custo	Geralmente mais caro para produzir	Geralmente mais barato que o CCR
Vida útil	Mais curto devido à deriva e degradação	Maior vida útil devido a estável construção
Resposta de frequência	Pobre em altas frequências	Melhor desempenho de alta frequência
Uso atual	Raramente usado em eletrônicos modernos, Principalmente para aplicações específicas de surto	Comumente usado na maioria dos dispositivos eletrônicos hoje

Conclusão

Os resistores de filmes de carbono oferecem um bom equilíbrio de desempenho e confiabilidade.Eles fornecem baixo ruído, resistência estável e podem lidar com uma variedade de temperaturas.Embora sejam menos precisos que os resistores de filmes de metal e não tão duráveis quanto alguns outros tipos, eles ainda são uma excelente opção para aplicações padrão.Sua simples construção e revestimento protetor garantem operação de longo prazo.Tornando -os um componente confiável em muitos sistemas elétricos e eletrônicos.
