Um guia abrangente para o Comparador Quad LM339an: Recursos, Pinagem e Aplicações
2024-10-15 6582

O LM339an é um comparador de quad com um quádro altamente versátil, capaz de operar com uma tensão máxima de 36V em seu pino de suprimento.É amplamente utilizado em inúmeras aplicações que variam de eletrônicos industriais a consumidores devido à sua robustez e adaptabilidade.Este artigo investiga os principais recursos, princípios operacionais e diversos usos do LM339AN, fornecendo uma compreensão abrangente do dispositivo.

Catálogo

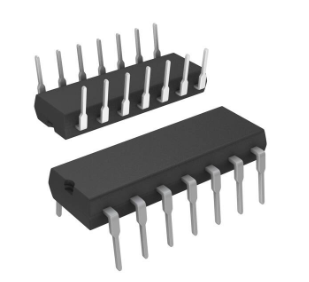

LM339AN Avaliação aprofundada

O LM339AN consiste em quatro comparadores independentes de tensão, capazes de executar em uma ampla faixa de tensão a partir de uma única fonte de energia.Esses comparadores são proficientes na operação de dupla oferta, apresentando um diferencial de tensão entre 2V e 36V.É essencial observar que o VCC deve estar pelo menos 1,5V acima da tensão do modo comum de entrada.O dreno atual do comparador permanece constante, independentemente da tensão fornecida.Além disso, o coletor aberto emite interconecta-se com outras saídas, permitindo a criação de configurações com fio e.

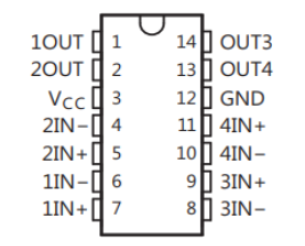

LM339AN PILOUT

O LM339an é um IC do Comparador Quad que abriga quatro comparadores de tensão independentes em um único pacote.Devido à sua versatilidade, ele pode operar com uma única fonte de energia e oferece estágios de saída de coletores abertos.Isso o torna adaptável a inúmeras aplicações.Para uma utilização eficaz, um profundo entendimento do pinagem e a função de cada pino agregam um valor imenso.

Pino 1: Saída 2

Como a saída para o segundo comparador, o pino 1 opera com uma configuração de coletor aberto.Essa configuração permite a interface com vários níveis de tensão, essencial para aplicações como mudança de nível e interface lógica.A integração prática freqüentemente envolve a conexão de resistores de pull-up externos para alcançar os níveis lógicos desejados, garantindo a operação suave e a compatibilidade do sistema.

Pino 2: Saída 1

Este pino é a saída do primeiro comparador.Nos projetos que envolvem múltiplos comparadores, a interface de saídas individuais aos circuitos de monitoramento é essencial para o controle preciso do sistema.Através dessa saída de colecionamento aberto, sistemas digitais ou mecanismos de sinalização analógica podem ser integrados perfeitamente, oferecendo aos engenheiros flexibilidade no design do sistema.

Pino 3: VCC

O pino 3 se conecta à tensão de alimentação positiva.O LM339an possui uma ampla faixa de tensão operacional de 2V a 36V, atendendo a várias configurações de energia.A manutenção de uma tensão de alimentação estável é vital, pois as flutuações podem afetar os tempos de sensibilidade e resposta do comparador, potencialmente levando a inconsistências de desempenho.

Pino 4: entrada 1-

Esta é a entrada invertida para o comparador 1. Condicionar adequadamente o sinal nessa entrada é importante para evitar o disparo errôneo induzido por ruído.Empregar circuitos de filtro ou técnicas de blindagem pode melhorar a estabilidade, principalmente em ambientes barulhentos, onde a integridade do sinal é uma preocupação.

Pino 5: entrada 1+

Servindo como entrada não inversora para o comparador 1, a precisão do pino 5 na tensão de referência afeta diretamente o limite de comutação do comparador.A calibração juntamente com os componentes de alta precisão é frequentemente utilizada para manter a precisão, especialmente em aplicações que exigem desempenho crítico.

Pino 6: entrada 2+

Essa entrada não inversora para o comparador 2 destaca a necessidade de níveis de referência consistentes.Para garantir um comportamento confiável do comparador, as fontes de tensão de referência estáveis ​​são indispensáveis, pois os íons V ariat na referência de entrada podem levar ao desempenho imprevisível do sistema que afeta a confiabilidade geral.

Pino 7: entrada 2-

A entrada invertida para o comparador 2 está neste pino.A natureza diferencial das entradas do comparador requer atenção à diferença de tensão entre entradas inversoras e não inversoras.Essa caracterização é crucial para aplicações como detectores de cruzamento zero utilizados na análise da forma de onda.

Pino 8: GND

O pino 8 serve como solo para o IC, estabelecendo uma referência comum para todos os sinais de entrada e saída.Uma conexão de solo limpa e de baixa impedância é essencial para minimizar o ruído e garantir uma operação de comparador precisa, criando uma base robusta para todas as funções do sistema.

Pino 9: entrada 3+

Como a entrada não inversora para o comparador 3, a estabilidade e a precisão neste pino são vitais.Os limiares operacionais do comparador são diretamente influenciados por essa entrada, o uso de fontes de referência de alta precisão é comum para obter desempenho preciso e repetível.

Pino 10: entrada 3-

Essa entrada invertida para o comparador 3 pode se beneficiar bastante de estratégias eficazes de integridade de sinal.O uso de filtros diferenciais de sinalização e anti-aliasing aprimora significativamente a precisão da comparação de tensão, particularmente em ambientes dinâmicos onde a estabilidade do sinal é crucial.

Pino 11: entrada 4+

O pino 11 é a entrada não inversora para o comparador 4. Garantir o impacto mínimo do ruído e manter a alta precisão nessa entrada é significativa para aplicações que exigem monitoramento de limiar crítico e controle preciso, necessitando de design meticuloso de circuito.

Pino 12: entrada 4-

Esta é a entrada inversora do comparador 4. O equilíbrio e o condicionamento adequados do sinal são fundamentais para a eficácia do comparador na discriminação dos níveis de sinal.Práticas cuidadosas de design e layout garantem a integridade dos sinais de entrada, facilitando a operação confiável.

Pino 13: Saída 4

Como o pino de saída para o comparador 4, o estágio de saída do coletor aberto apresenta possibilidades flexíveis de interface com diferentes famílias lógicas e níveis de tensão.Essa flexibilidade o torna adequado para uma infinidade de aplicativos digitais e analógicos, garantindo compatibilidade e versatilidade do sistema.

Pino 14: Saída 3

O pino 14 representa a saída para o terceiro comparador.Sua natureza de colecionamento aberto permite fácil integração em circuitos de sinal misto, aumentando a compatibilidade com diversos requisitos do sistema e ambientes operacionais e promovendo a funcionalidade perfeita em várias aplicações.

Modelo CAD LM339AN

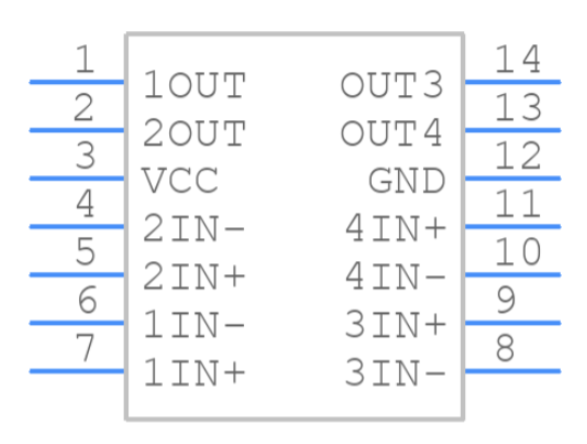

Símbolo

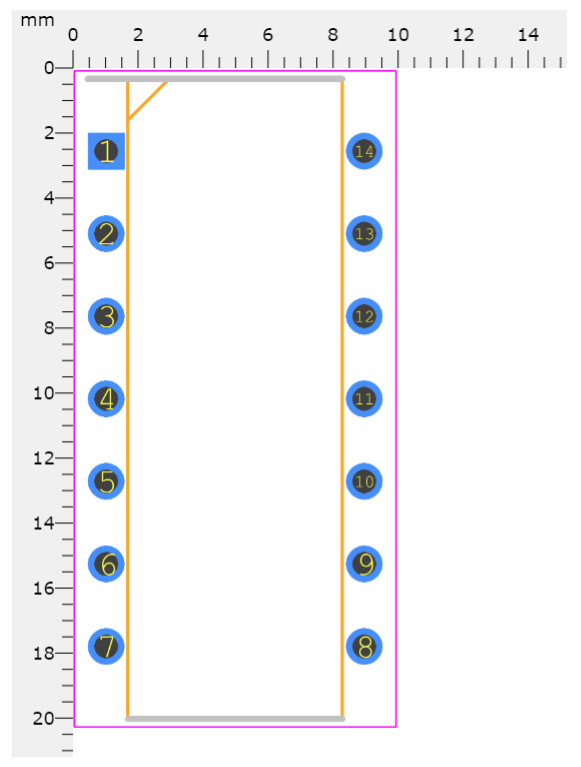

Pegada

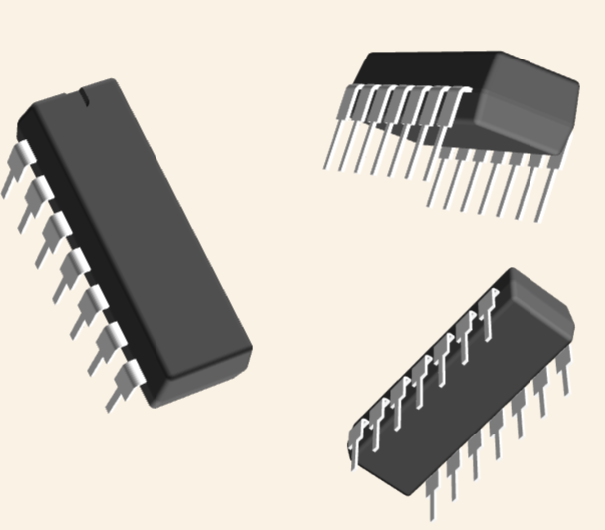

Modelo 3D

Características do LM339an

O comparador LM339an exibe versatilidade notável com sua ampla faixa de tensão de alimentação.Ele suporta um único suprimento de 2V a 36V e suprimentos duplos de ± 1V a ± 18V.Essa adaptabilidade é particularmente vantajosa em aplicações em que as fontes de alimentação podem variar significativamente.

O baixo dreno de corrente de fornecimento é outro atributo definidor, com um valor típico de 0,8mA, independente da tensão de alimentação.Essa eficiência energética é de longa duração para dispositivos que funcionam em baterias.Por exemplo, em equipamentos médicos portáteis, a preservação da duração da bateria se torna menos desafiadora, permitindo o uso prolongado sem recargas frequentes.

Características de entrada

O LM339an se destaca com suas notáveis ​​características de entrada:

- A corrente de viés de entrada é tão baixa quanto 25NA (típica), que mantém a integridade do sinal de entrada.

- A corrente de deslocamento de entrada é mínima em 3NA (típica para LM139).

- A tensão de deslocamento de entrada também é baixa em 2mV (típica).

Esses atributos são cruciais para alcançar alta precisão em dispositivos de medição de precisão, como os em sistemas de instrumentação e conversores analógicos em digitais.

Faixa de tensão de entrada

Uma das vantagens do LM339AN é a faixa de tensão de entrada do modo comum, que inclui terra.Essa característica é particularmente benéfica para:

- sensores inteligentes

- Sistemas de monitoramento ambiental de baixa potência

Esses aplicativos ganham com o design simplificado do circuito e a confiabilidade aprimorada devido a esse recurso, tornando os sistemas de suprimento único mais gerenciáveis.

Tensão de entrada diferencial

A faixa de tensão de entrada diferencial do comparador é impressionante, correspondendo à tensão de alimentação com classificação máxima de ± 36V.Essa capacidade permite lidar com diferenças substanciais de tensão entre os terminais de entrada, o que é especialmente valioso em:

- Aplicações de controle de motor

- Sistemas de monitoramento da fonte de alimentação

Nesses cenários, o desempenho robusto contra altas tensões diferenciais é uma vantagem significativa.

Características de saída

O LM339an oferece:

- Tensão de saturação de baixa saída, garantindo a eficiência na mudança para um estado baixo quando necessário.Esse atributo é fundamental para os circuitos lógicos digitais, onde a definição clara de sinal é crítica.

- Compatibilidade com saídas TTL, MOS e CMOS, o que aprimora sua integração em vários ambientes digitais e de sinal misto.Essa compatibilidade garante uma comunicação suave entre diferentes componentes do circuito, suportando sistemas de controle complexos e interfaces digitais.

Confiabilidade e padrões

Alguns comparadores LM339an aderem aos padrões MIL-PRF-38535, garantindo testes rigorosos e alta confiabilidade.Essa conformidade é essencial para aplicações em sistemas aeroespaciais e militares, onde a falha de componentes pode ter repercussões operacionais e financeiras significativas.

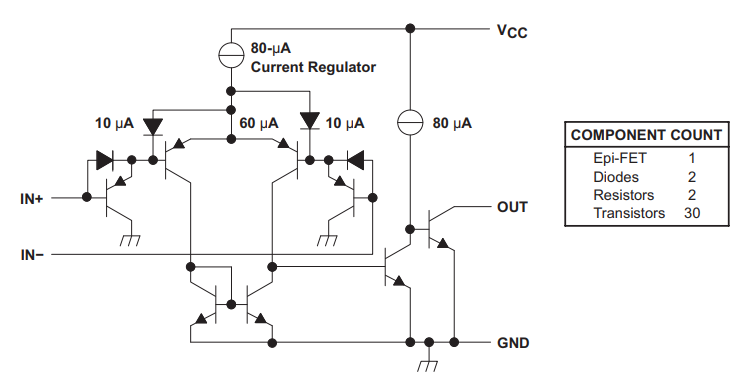

Diagrama de blocos funcionais LM339an

O LM339an é um circuito integrado versátil do Comparador Quad (IC), amplamente implantado em vários aplicativos eletrônicos.A investigação em seu diagrama de blocos funcional revela detalhes complexos que aprimoram a compreensão e melhoram a eficiência operacional.

LM339AN equivalentes

Especificações

O Texas Instruments LM339AN é um comparador de tensão quad reconhecido por sua versatilidade em um amplo espectro de tensão.Este dispositivo se destaca em várias aplicações de baixa potência, fornecendo desempenho confiável e preciso.Notavelmente, sua faixa de tensão de modo comum de entrada inclui terra, mesmo com uma única tensão de fonte de alimentação.

Aplicações do LM339AN

Usos industriais e automotivos

O comparador LM339an é amplamente integrado aos setores industrial e automotivo.Nos sistemas de automação, ele permite controle e monitoramento precisos de sinais críticos.Dentro da indústria automotiva, seu papel abrange vários mecanismos de controle que garantem desempenho superior do veículo.

Operações de monitoramento e controle

No campo da automação industrial, o LM339an desempenha um papel fundamental.É comumente incorporado nos circuitos de controle do motor, fornecendo feedback em tempo real essencial para manter a velocidade do motor e a eficiência operacional.Esse desempenho orientado a detalhes contribui para o funcionamento suave e confiável de máquinas complexas.

Controle Automotivo Avançado

Nos sistemas automotivos, a capacidade do comparador de comparar com rapidez e precisão os níveis de tensão é aproveitada em sistemas de segurança como frenagem antibloqueio (ABS) e controle eletrônico de estabilidade (ESC).Isso garante desempenho robusto do veículo e maior confiabilidade, afetando diretamente a segurança e a satisfação de motoristas e passageiros.

Sistemas de infotainment e aglomerados de instrumentos

O LM339an é crucial em sistemas automotivos de infotainment e cluster de instrumentos.Ele governa várias funcionalidades do controle de exibição à regulamentação de áudio, garantindo uma experiência ideal para o usuário.

Precisão em grupos de instrumentos

Nos clusters de instrumentos, o LM339an processa entradas do sensor e aciona indicadores visuais.Isso resulta em exibições precisas e responsivas, essenciais para o diagnóstico de veículos e as informações do motorista.Garantir que os motoristas recebam informações precisas contribuam para uma direção mais segura e informada.

Melhorando interfaces de entretenimento e entretenimento

Nos sistemas de infotainment, esse comparador gerencia aspectos como saída de áudio e brilho de exibição.Sua precisão cria uma interface amigável, aumentando o conforto e o prazer de dirigir gerais, atendendo assim à satisfação emocional dos ocupantes do veículo.

Módulos de controle corporal

A integração do LM339an nos módulos de controle do corpo (BCMS) garante o gerenciamento eficiente de várias funções relacionadas ao corpo, incluindo iluminação, janelas e fechaduras de portas.

Gerenciando iluminação e sinais

Equipar os BCMs com esses comparadores permite manuseio eficiente de sistemas de iluminação e sinalização de veículos.Isso não apenas garante a conformidade com os padrões de segurança, mas também aumenta a conveniência e a satisfação do usuário.

Funções veiculares coordenadas

O LM339AN processa com precisão sinais para sincronizar várias funções veiculares.Essa coordenação permite uma experiência operacional coesa, facilitando uma solução eficiente de controle geral de veículos.

Supervisão de energia

O LM339AN é fundamental na supervisão de energia, onde garante operações estáveis ​​e confiáveis ​​de vários circuitos eletrônicos, monitorando os níveis de tensão e permitindo ações corretivas imediatas em caso de discrepâncias.

Garantindo a estabilidade do circuito

Para supervisão de energia, o LM339an oferece monitoramento contínuo e em tempo real, crucial para manter a estabilidade do circuito.Seja protegendo contra condições de tensão excessiva ou de menor tensão, suas capacidades são vitais na preservação da integridade dos sistemas eletrônicos.

Osciladores

O LM339an é amplamente utilizado em circuitos dosciladores para gerar pulsos de tempo precisos necessários para a sincronização em circuitos lógicos digitais.

Geração de tempo precisa

Nos circuitos do oscilador, o comparador produz de maneira confiável os pulsos de tempo necessários para operações sincronizadas em vários sistemas digitais.Essa funcionalidade é parte integrante de temporizadores simples a dispositivos de comunicação complexos, garantindo o desempenho coesivo do sistema.

Detectores de pico e tradução de tensão lógica

Em detectores de pico e tarefas de tradução de tensão lógica, o LM339an se destaca, capturando valores de sinal de pico e traduzindo tensões entre diferentes níveis lógicos, garantindo a integração perfeita de diversos componentes eletrônicos.

Detecção de pico precisa

O comparador captura e mantém o valor de pico dos sinais de entrada em aplicações de detector de pico.Essa confiabilidade é crucial nos sistemas de processamento e comunicação de sinal, ajudando a manter a clareza e a integridade do sinal.

Tradução eficiente de tensão

Para tradução de tensão lógica, o LM339AN garante a compatibilidade entre diferentes domínios de tensão.Esse recurso é indispensável nos eletrônicos modernos, onde os sistemas geralmente operam nos níveis variados de tensão, facilitando operações suaves e coordenadas.

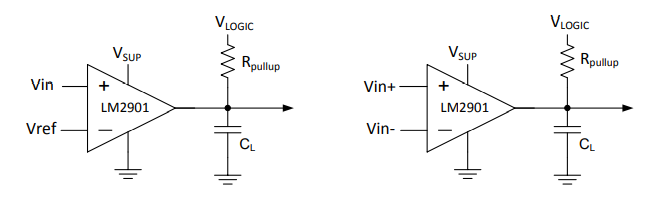

LM339AN Circuito de aplicação típico

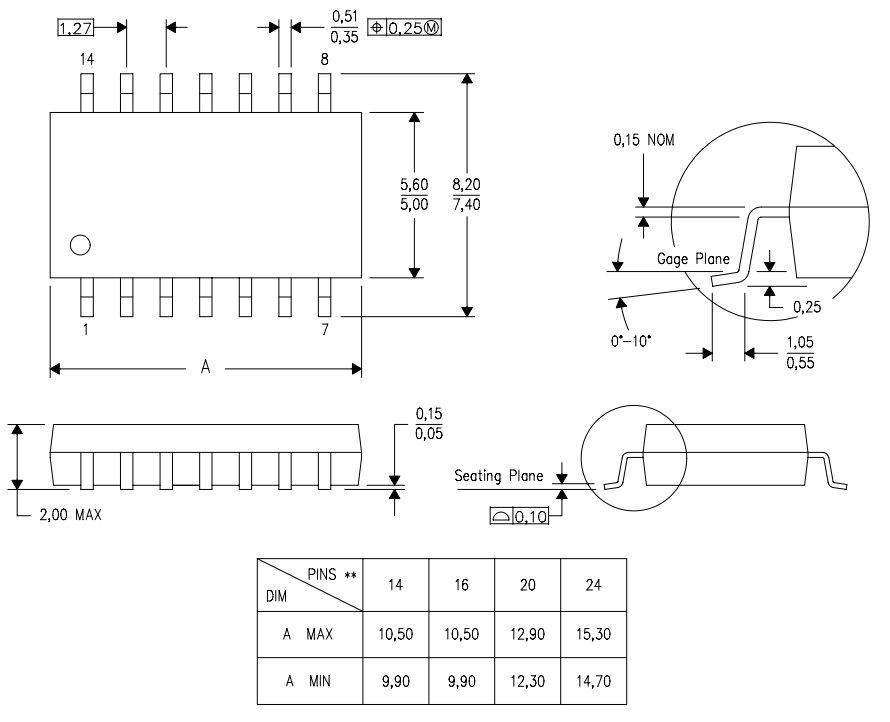

Pacote LM339an

O LM339AN é um circuito integrado (IC) compreendendo quatro comparadores independentes de tensão de precisão.Normalmente, ele é alojado em um pacote em linha duplo de 14 pinos (DIP), que não apenas facilita a instalação fácil, mas também garante compatibilidade com várias placas e aplicações de circuito.Essa versatilidade atrai os designers que visam integração perfeita e aplicabilidade generalizada.

Fabricante LM339an

A Texas Instruments (TI), com sede em Dallas, Texas, é uma força proeminente na indústria de semicondutores.Conhecida por seu domínio em chips analógicos e processadores incorporados, a TI extrai mais de 80% de sua receita dessas fontes.Esse foco tem sido crucial para consolidar sua posição de mercado e promover o crescimento contínuo.

Peças com especificações semelhantes

As especificações das três partes à direita são semelhantes aos Texas Instruments e LM339an.

Imagem
Número da peça	LM339AN	LM339N	LM239N	LM339ANE4	LM2901N
Fabricante	Texas Instrumentos	Texas Instrumentos	Texas Instrumentos	Texas Instrumentos	SOBRE Semicondutor
Pacote / caso	14-DIP (0,300, 7,62 mm)	14-DIP (0,300, 7,62 mm)	14-DIP (0,300, 7,62 mm)	14-DIP (0,300, 7,62 mm)	PDIP
Número de pinos	14	14	14	14	14
Número de circuitos	4	4	4	1	-
Tensão de deslocamento de entrada (VOS)	3 mv	5 mv	7 mv	5 mv	3 mv
Tensão de fornecimento	5 v	5 v	-	5 v	5 v
Endurecimento da radiação	Não	Não	Não	Não	Não
Montar	Através do buraco	Através do buraco	Através do buraco	Através do buraco	Através do buraco
Chumbo livre	Chumbo livre	Chumbo livre	Chumbo livre	Chumbo livre	Chumbo livre
