O que são LEDs: Símbolos, Estrutura, Funcionamento, Aplicações, etc.
2025-12-03 4179

LEDs, ou Diodos Emissores de Luz, são pequenos componentes eletrônicos acendem quando uma corrente elétrica passa por eles. Eles são usados em muitas coisas vemos todos os dias, como luzes, telas, placas e eletrônicos dispositivo.Este conteúdo explica o que são luzes LED, como funcionam, peças, tipos, usos e como eles se comparam a outras lâmpadas.

Categoria

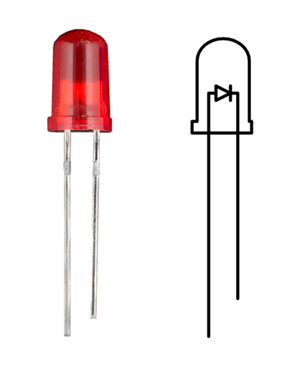

Figura 1. Diodo emissor de luz

O que são luzes LED?

Um Luzes LED ou Diodos emissores de luz é um dispositivo semicondutor que produz luz quando uma corrente elétrica é aplicada flui através dele, um processo chamado eletroluminescência. O LED é construído de material de junção p-n onde elétrons e buracos se combinam para formar libera energia na forma de fótons, criando luz.A cor deste A luz depende do material semicondutor utilizado, permitindo LEDs feito em uma variedade de cores, incluindo luz visível, infravermelha e ultravioleta. As luzes LED são altamente eficientes em termos energéticos, geram muito pouco calor, acendem instantaneamente e têm uma longa vida útil, tornando-os ideais para uso em luzes indicadoras, displays, sistemas de iluminação, faróis de carros e muitos outros dispositivos dispositivos eletrônicos do dia a dia.

Símbolo de diodo emissor de luz

Figura 2. Símbolo do Diodo Emissor de Luz

A imagem mostra o símbolo do circuito padrão para um Luzes LED (brilha Diodo).O lado esquerdo do símbolo possui o terminal positivo, representado por triângulo, é o terminal positivo onde a corrente entra dispositivo. O lado direito tem o cátodo, mostrado como uma linha vertical, esse é o cátodo de onde sai a corrente. O LED apenas acende quando a corrente flui do ânodo para o cátodo, ou seja, eles devem viés direto. Duas setas apontando para fora do diodo indicam Este componente emite luz, que é o que distingue os LEDs dos um diodo comum.

Estrutura dos diodos emissores de luz

Figura 3. Estrutura de um Diodo Emissor de Luz

A imagem ilustra a estrutura básica de um LED, mostrando como O dispositivo é construído internamente. Dentro há uma cúpula transparente duas regiões semicondutoras: uma Região tipo P e um Região tipo N. Eles formam a junção PN, onde a luz é gerada. Quando o LED acende Polarização direta (ânodo conectado ao ânodo e cátodo conectado ao ânodo negativo), elétrons de material tipo N e buracos de material tipo P os materiais se recombinam na junção. Esta recombinação libera energia como luz, representada por setas apontando para cima diagrama.O LED é colocado dentro de uma caixa transparente, permitindo emite luz para escapar enquanto protege o semicondutor.Base suporta a estrutura interna e se conecta a dois condutores externos, o pólo positivo (+) e pólo negativo (-).Esta é uma representação simples, mas precisa da estrutura interna de um LED.

Embalagem de diodos emissores de luz

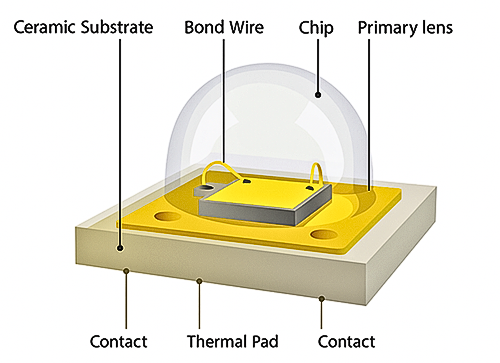

Figura 4. Embalagem de diodo emissor de luz

Esta imagem mostra uma visão simples da embalagem de LED, destacada as principais partes que compõem o funcionamento do LED. O substrato cerâmico forma a base e fornecem bom suporte mecânico e dissipação de calor.Acima de tudo Coloque chips de LED, que são semicondutores que produzem luz real. Fios de ligação finos conectam o chip às placas de contato, permitindo a corrente flui para o dispositivo. Uma almofada térmica ajuda a eliminar calor gerado pelo chip para manter o LED fresco e eficiente. Toda a estrutura é coberta por uma lente principal, uma cúpula transparente protege o chip e molda a luz emitida.Este diagrama fornece uma maneira fácil de entender como instalar dentro de uma luz LED embalada.

Como funcionam os diodos emissores de luz?

As luzes LED funcionam convertendo energia elétrica em luz. Dentro está Duas camadas semicondutoras, chamadas tipo P e tipo N, formam um PN junção. Quando o LED está conectado corretamente, os elétrons e buracos caminhem um em direção ao outro e se encontrem no cruzamento. Quando eles se combinam, eles libera energia na forma de luz. A cor da luz depende materiais usados em luzes LED.Este processo simples permite que luzes LED produz luz brilhante enquanto usa muito pouca energia.

Origem e história dos diodos emissores de luz

A ideia por trás das luzes LED começou no início de 1900, quando Anel HJ notei que alguns materiais podem brilhar quando uma corrente elétrica passa por eles. 1927, Oleg Losev, Um inventor russo estudou detalhadamente esse efeito brilhante e o criou o primeiro dispositivo semelhante a LED, embora não tenha sido usado na prática eletrônica ainda.O primeiro LED real e utilizável foi criado em 1962 por Nick Holonyak Jr.., que criou um pequeno LED que brilhava em vermelho. Nos anos seguintes os pesquisadores desenvolveram LEDs em mais cores e em 1972 George Crawford produz um LED amarelo mais brilhante. O LED azul original também aparece em década de 1970, mas eram muito sem brilho. O grande avanço veio na década de 1990, quando Shuji Nakamura, Isamu Akasakie Hiroshi Amano desenvolver LEDs azuis brilhantes usam nitreto de gálio. Isto torna possíveis LEDs brancos, levando ao uso generalizado de iluminação LED com eficiência energética nas residências, escritórios, escolas e muitos outros lugares hoje.

Circuito de polarização de diodo emissor de luz

Para acender o LED, ele deve ser conectado na direção direta. significa que o pólo positivo da fonte de alimentação se conecta ao pólo positivo e O cátodo se conecta ao cátodo. Quando a luz LED está acesa polarizado diretamente, a corrente flui através dele e permite que ele emita luz. No entanto, os LEDs são muito sensíveis a altas correntes. Se muita corrente derreter, o LED pode queimar. Para evitar isso, um resistor em série é adicionado para o circuito. Este resistor limita a corrente e mantém o LED aceso seguro.

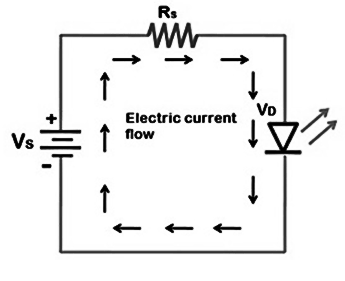

Figura 5. Circuito de polarização de LED

O valor do resistor pode ser encontrado usando a fórmula:

Eu = (Vs − Vd) / R

Onde:

eu = Corrente do LED

Contra = tensão de alimentação

Por exemplo = Tensão direta do LED (aproximadamente 1,8–2,2 V para vermelho, 2,8–3,3 V para branco/azul)

R = valor do resistor

A maioria dos pequenos indicadores LED operam com segurança entre 10–20 mA. LEDs de alta potência usam mais corrente, mas também requerem drivers especiais e dissipador de calor. Se o LED estiver conectado na direção oposta, não luz e usar muita tensão reversa pode danificá-la.

Tipos de diodos emissores de luz

As luzes LED vêm em vários tipos e cada tipo é feito para uma finalidade diferente. propósito. Algumas são luzes indicadoras extremamente pequenas, outras são muito brilhantes para iluminação, e alguns podem até mudar de cor ou criar luz invisível.Aqui está Os tipos mais populares de luzes LED e seus usos.

LED miniatura (indicador LED) - Esses são pequenos LEDs que você vê em dispositivos do dia a dia. Eles são usados como pequenas luzes que indicam se algo está LIGADO ou DESLIGADO. Você pode encontrá-los em controles remotos, brinquedos, carregadores e placas eletrônicas. Eles não requer muita energia e muitas vezes brilha ao usar uma pequena corrente elétrica.

Luzes LED de alta potência - Alta capacidade Os LEDs são feitos para produzir luz muito brilhante. Eles podem lidar com muito mais mais atual do que pequenos LEDs normais. Esses LEDs são usados em coisas como Lanternas, faróis de carros, luzes de rua e luzes internas. Como aquecem, muitas vezes precisam de um radiador para se refrescarem.

LEDs SMD (LEDs de montagem em superfície) - Esses LEDs são muito pequenos e são montados diretamente na superfície do circuito placas. Hoje em dia eles são populares e vêm em vários tamanhos, como 2835, 3528, 5050 e 5630. LEDs SMD usados em fitas de LED, TVs retroiluminação, sinalização e as mais modernas lâmpadas LED. Brilhante e eficiente.

LED COB (chip integrado) - Os LEDs COB têm muitos pequenos chips de LED agrupados firmemente em um placa. Como os chips estão próximos, eles emitem som forte, uniforme e sem “pontos” visíveis. Eles são encontrados em holofotes, faróis, holofotes e outros tipos de iluminação que requerem luz ampla e suave.

LED RGB - LEDs RGB contidos três cores dentro de um LED: Vermelho, Verde e Azul. Ao misturar esses três cor, eles podem fazer quase qualquer cor que você quiser. Eles podem mudar a cor suave e aplicado em luzes decorativas, tiras de LED, jogos cenário colorido, iluminação de palco e telões.

LED infravermelho (LED infravermelho) - RI Os LEDs emitem luz que não podemos ver porque está na região do infravermelho alcance. Mesmo que não possamos ver, os dispositivos podem. É por isso que os LEDs infravermelhos visto em controles remotos, câmeras de visão noturna, portas automáticas e muitos tipos diferentes de sensores.

LED UV (LED ultravioleta) - As luzes LED UV produzem raios ultravioleta que são invisíveis aos nossos olhos. Esses LEDs são usados para esterilização, secagem ou cura de água e superfícies plástico, testes de dinheiro falsificado e em instrumentos científicos. Eles devem ser Manuseie com cuidado, pois muitos raios UV podem ser prejudiciais.

Luzes LED de duas e três cores - Os LEDs bicolores possuem duas cores em um LED. LEDs tricolores têm três cor. Eles podem mudar de cor ou exibir cores misturadas dependendo da maneira eles estão conectados. Esses LEDs são usados em sinalização, painéis de controle, Indicadores simples e painéis de exibição.

A luz LED pisca - Luz LED piscando Eles piscam sozinhos. Eles têm um pequeno circuito dentro deles que os ajuda ligar e desligar automaticamente. São usados em brinquedos, pequenos avisos luzes, decorações e dispositivos de sinalização simples.

OLED (LED orgânico) - OLED Feito de materiais orgânicos especiais (à base de carbono) que brilham quando a corrente passa por eles. Esses LEDs podem ser extremamente finos, Flexível e proporciona cores vivas e nítidas. Eles são usados em aplicações modernas TVs, smartphones, relógios inteligentes e displays de alta qualidade.

Características da curva LED IV

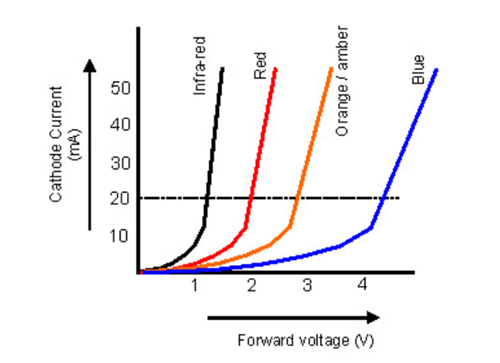

Figura 6. Características da curva IV dos LEDs

A curva IV de um LED mostra a corrente que flui através dele a qualquer momento diferentes níveis de tensão e ajuda a explicar como funcionam os LEDs internos circuito. Quando um LED é conectado na direção direta (ânodo para ânodo, cátodo para cátodo), inicialmente muito pouca corrente flui. tensão atinge a tensão direta do LED, que normalmente é cerca de 1,6–2,0 V para vermelho, 2,0–2,2 V para amarelo e âmbar, 2,0–3,2 V para verde e 2,8–3,6 V para azul e branco, a corrente aumenta rapidamente. Por causa desta corrente Se o aumento for muito forte, é necessário um resistor ou controlador de corrente constante para evitá-lo. protege o LED de corrente excessiva. No modo de polaridade reversa (conectado reversa), quase nenhuma corrente flui, mas uma tensão reversa muito grande pode danificar o LED porque o LED não foi projetado para bloquear a altura reversa tensão. Diferentes cores de LED têm diferentes curvas IV devido a cada cor color usa um material semicondutor diferente, dando-lhe uma diferentes tensões diretas.

Vantagens e desvantagens das luzes LED

Vantagens das luzes LED:

Use menos energia – As luzes LED consomem muito menos eletricidade do que outras lâmpadas.

Dura muito tempo - Eles podem operar por muitos anos antes de precisarem de substituição.

Muito brilhante - as luzes LED podem produzir luz clara e brilhante em uma variedade de cores.

Mantenha a calma - Eles não esquentam muito, o que torna seu uso mais seguro.

Resistentes e duráveis ​​– as luzes LED são difíceis de quebrar porque não possuem peças quebráveis.

Ecologicamente corretos - São eficientes em termos energéticos e não contêm materiais tóxicos.

Instant On - O LED acende imediatamente sem tempo de aquecimento.

Tamanho pequeno - Eles podem ser muito pequenos para muitos dispositivos diferentes.

Desvantagens das luzes LED:

Custo inicial mais alto - Custam mais para comprar do que lâmpadas normais.

Pode ser afetado pelo calor - as luzes LED podem não funcionar bem se ficarem muito quentes.

Precisa de um resistor ou driver limitador de corrente - Sem um controlador de corrente adequado, o LED pode queimar.

A luz pode mudar com o tempo - Algumas luzes LED podem mudar lentamente de cor ou ficar mais fracas com o tempo.

Iluminação Direcional - Os LEDs brilham em uma direção, portanto, podem ser necessários componentes adicionais para transmitir a luz.

Aplicações de diodos emissores de luz

Luz indicadora - Usado em dispositivos como carregadores, TVs e computadores para exibir status de energia ou atividade.

Tela eletrônica - Encontrado em telas de telefones, relógios digitais, placares e placas externas.

Sistema de iluminação - Utilizados em residências, escritórios, ruas, lanternas, faróis de carros porque fornecem luz forte e eficaz.

Sinais de trânsito e segurança - Utilizado em semáforos, luzes de freio, piscas e sinais de alerta devido ao seu rápido tempo de resposta.

Fonte de luz de fundo - Utilizado atrás de telas LCD em monitores, TVs e painéis de controle para melhorar a visibilidade.

Dispositivo infravermelho - LEDs infravermelhos aparecem em controles remotos, câmeras de visão noturna, portas automáticas e diversos sensores.

Instrumentos médicos e científicos - Utilizado em esterilizadores UV, equipamentos odontológicos, equipamentos de fototerapia e instrumentos de laboratório.

Tecnologia de comunicação - Aplicado em sistemas de cabos de fibra óptica para envio de informações na forma de sinais luminosos.

Iluminação decorativa - Aplicações em tiras de LED, iluminação ambiente, luzes de palco e decorações festivas para criar efeitos coloridos.

Eletrônica automotiva - Utilizado em painéis, luzes internas, faróis e luzes de sinalização devido à sua longa vida útil e confiabilidade.

Compare diodos e LEDs

recurso	Diodos	Luzes LED (Diodo emissor de luz)
Definição	Permitir que a corrente flua flui em uma direção	Emite luz quando corrente elétrica flui através dele
Principais usos	retificação, proteção, comutação	Iluminação, indicador, exibição
Saída de luz	Sem produção luz visível	Cria imagens visíveis, IR, ou raios ultravioletas
Tensão direta	Baixo: 0,3–0,7 V	Maior: 1,6–3,6 V (depende da cor)
Materiais	Silício ou germânio	GaAs, GaP, GaN, InGaN, AlGaInP, etc.
Controle atual	Menos sensível;frequente não é necessário resistor	Precisa de um resistor ou driver para limitar a corrente
Produção de calor	Baixa temperatura	Crie luz e um pouco de calor
Tempo de resposta	Mais lento que as luzes LED	Muito rápido, luzes imediatamente
Custo	Geralmente mais barato	O custo é maior em comparação diodos regulares
Aplicação	Fontes de alimentação, cortar, retificar	Luzes, luzes indicadoras, Semáforos, telas

Lâmpadas LED versus lâmpadas tradicionais

As lâmpadas LED são muito mais eficientes que as lâmpadas tradicionais porque Consome menos eletricidade, dura mais e gera muito pouco calor. Eles também são duráveis ​​e ecológicos. Lâmpadas tradicionais podem custar menos para comprar, mas consomem mais eletricidade, queimam mais rápido e podem ficar muito quentes.

recurso	Luzes LED Lâmpada	tradicional Lâmpadas (incandescentes / halógenas / fluorescentes)
Uso de energia	Energia muito baixa consumo	Use mais eletricidade
Longevidade	longa vida (15.000–50.000 horas)	A vida é curta (1.000–8.000 horas)
Saída de calor	Mantenha a calma; pouco calor	Gera muito calor
Brilho	Brilhante e eficiente com menos potência	Precisa de mais força mesmo brilho
Custo	Custo inicial mais alto	Compre mais barato
Despesas operacionais	Muito baixo (economize dinheiro com o tempo)	Altos custos de eletricidade
Durabilidade	Forte e à prova de choque	Frágil; quebra facilmente
Impacto ambiental	Ecologicamente correto, não mercúrio	Alguns tipos contêm mercúrio (fluorescente), desperdiça mais energia
Ligado/Desligado	Instantâneo, não tempo de inicialização	Alguns precisam de aquecimento (fluorescência)
Opções de cores	Muitas cores e tons disponível	Geralmente limitado a Pessoas brancas quentes ou frias
Segurança térmica	Seguro para tocar; baixo risco de queimaduras	Pode estar extremamente quente
Direção da luz	Orientação (foco luz)	Sem direção (a luz se espalha por toda parte)

Conclusão

As luzes LED são importantes porque são energeticamente eficientes, têm uma vida longa e para luz brilhante. Hoje em dia são utilizados em quase todo o lado, desde simples Indicadores para iluminação doméstica e telas grandes. Entenda como usar luzes LED O trabalho nos ajuda a entender por que eles são importantes na tecnologia atual.
