O fio de bitola 10 é comum em muitos circuitos residenciais e comerciais pequenos, mas sua classificação de amperagem muda dependendo do material, isolamento e condições de instalação.Conhecer esses limites ajuda a evitar o superaquecimento e mantém o sistema seguro.Neste artigo vamos discutir quantos amperes para um fio de bitola 10, quando a ampacidade deve ser reduzida, tipos de cabos, classificações, vantagens, capacidade em watts, códigos de cores e etapas de instalação.

Catálogo

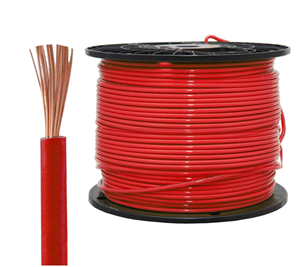

Guia de classificação de amplificadores para fio de bitola 10

A ampacidade do fio de bitola 10 depende do material do condutor, da classificação de isolamento e dos limites de temperatura do equipamento.As tabelas NEC fornecem valores básicos sob condições padrão (ambiente de 30°C e até três condutores condutores de corrente).

Cobre 10 AWG

30 A a 60°C

35 A a 75°C

40 A a 90°C

Alumínio 10 AWG ou CCA

25 A a 60°C

30 A a 75°C

35 A a 90°C

Embora o isolamento de temperatura mais alta suporte maior ampacidade, a maioria dos equipamentos está limitada a terminações de 60°C ou 75°C.Para circuitos ramificados gerais, as regras de condutores pequenos da NEC limitam o cobre 10 AWG a um disjuntor de 30 A e o alumínio 10 AWG a 25 A.

Quando a ampacidade deve ser reduzida?

Você deve diminuir a ampacidade de um fio quando certas condições fazem com que ele aqueça mais do que o normal.Uma situação comum é quando vários fios condutores de corrente são agrupados.Se houver 4 a 6 fios, a ampacidade é reduzida para 80 por cento do seu valor normal.Se houver 7 a 9 fios, cai para 70 por cento.Áreas de alta temperatura, como sótãos ou salas mecânicas, também podem forçar uma correção porque o calor extra afeta a quantidade de corrente que o fio pode transportar com segurança.Mesmo após fazer esses ajustes, o tamanho do disjuntor ainda deve seguir os limites do equipamento e as regras para condutores pequenos.

Avaliações para cabo de bitola 10

Tensão- A maioria dos cabos 10 AWG é classificada para 600 V, adequada para aplicações residenciais e comerciais.

Temperatura- O isolamento de PVC usado em cabos NM-B e UF-B é normalmente classificado para 60°C ou 75°C, enquanto o isolamento XLPE encontrado em XHHW-2 e USE-2 é classificado para operação até 90°C.

Uso Ambiental- NM-B é usado para locais internos secos, enquanto UF-B e USE-2 são adequados para áreas molhadas, úmidas ou subterrâneas.THHN, THWN-2 e XHHW-2 são comuns em conduítes, e USE-2 ou RHW-2 são frequentemente usados ​​para instalações expostas ao ar livre.

Capacidade em watts de fio de bitola 10

Use a fórmula:

Watts = Volts × Ampères

Fio de cobre 10 AWG pode transportar até 30 amperes, o que fornece cerca de 3.600 watts a 120 volts e 7.200 watts a 240 volts.

Fio de alumínio 10 AWG é classificado para 25 amperes, o que fornece cerca de 3.000 watts a 120 volts e 6.000 watts a 240 volts.

Cargas contínuas (duração de mais de 3 horas) devem ser limitadas a 80% da classificação.

Diferentes tipos de cabo de bitola 10

THHN / THWN-2- Usado em conduítes para locais secos, úmidos ou molhados.Classificado como 600 V e suporta operação a 90°C.Ideal para alimentadores residenciais e comerciais e circuitos ramais.

NM-B (Romex)- Cabo somente interno para locais secos, usado para eletrodomésticos e fiação geral.Não é adequado para áreas molhadas ou ao ar livre.

UF-B- Cabo de enterramento direto com capa resistente à umidade.Comum para alimentadores externos, bombas e energia paisagística.

XHHW-2- O isolamento de polietileno reticulado suporta bem o calor e funciona em locais úmidos ou secos.Ótimo para corridas longas ou espaços quentes como sótãos.

USO-2 / RHH / RHW-2- Condutores resistentes à luz solar e classificados para ambientes externos, geralmente listados para enterramento direto.Freqüentemente usado em alimentadores solares, externos e subterrâneos.

Cabo MC- Cabo revestido de metal com proteção blindada.Adequado para ambientes comerciais e industriais onde é necessária proteção mecânica extra.

TECK90 - Um cabo industrial canadense robusto projetado para ambientes agressivos, como fábricas de produtos químicos, fábricas e áreas de processo externas.

Códigos de cores para fio de bitola 10

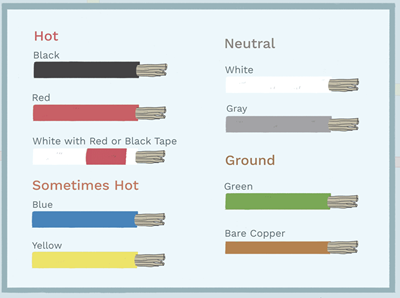

Figura 2. Diferentes cores de fio

Fios quentes transportar energia da fonte para o dispositivo.Na fiação 10 AWG, os fios quentes geralmente são preto, vermelho ou azul.O azul é frequentemente usado em sistemas multifios ou trifásicos.Qualquer cor pode ser quente, exceto branco, cinza, verde ou nu, porque essas cores são reservadas para neutro e terra.

Fios neutros enviar eletricidade de volta para a fonte de energia.Em 10 AWG, eles são sempre branco ou cinza.Essas cores são apenas neutras e não podem ser usadas como quentes, a menos que estejam claramente marcadas em ambas as extremidades.

Fios terra proteger o circuito durante falhas.Para 10 AWG, o fio terra é sempre cobre verde ou nu.Essas cores são apenas para aterramento e não podem ser usadas para mais nada.

Um fio branco às vezes pode ser marcado com fita colorida para atuar como fio quente em certas configurações de switch, mas essa marcação deve ser permanente e feita em ambas as extremidades.Os fios terra nunca podem ser remarcados.

Alguns sistemas elétricos usam padrões de cores extras para facilitar a identificação dos fios de fase.Por exemplo, laranja pode marcar a perna alta em um sistema delta. Preto, vermelho e azul são comuns em sistemas 120/208V, enquanto marrom, laranja e amarelo são frequentemente usados em sistemas 277/480V.Essas cores ajudam na segurança e consistência, mas podem variar de acordo com a região, por isso é sempre melhor verificar os códigos locais.

Para que é usado o fio 10 AWG?

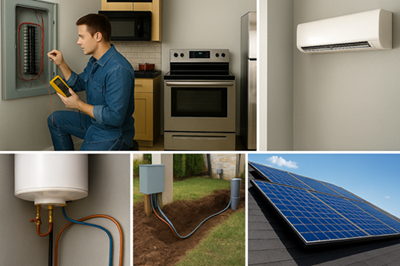

Figura 3. 10 AWG é comumente usado

Circuitos Filiais em Áreas de Alta Demanda: O cobre 10 AWG é frequentemente usado em cozinhas, lavanderias, garagens e oficinas onde os aparelhos consomem mais energia do que os circuitos padrão de 15 ou 20 A podem suportar.

Grandes Eletrodomésticos: Muitos aparelhos listam um disjuntor máximo de 30 A em sua placa de identificação.Exemplos comuns incluem certos secadores elétricos, fornos e aquecedores de água.Sempre combine o tamanho do fio com os requisitos do fabricante.

Pequenas unidades de ar condicionado: Mini sistemas split e pequenos condicionadores de ar geralmente ficam dentro da ampacidade de 10 AWG.Dimensione sempre de acordo com MCA e MOCP na etiqueta do equipamento.

Aquecedores elétricos de água: Alguns aquecedores elétricos de água menores ou de elemento único podem usar fio 10 AWG, desde que o consumo de corrente esteja dentro do que o fio pode suportar.

Feeds externos e subterrâneos: O cabo UF-B permite o enterramento direto de luzes de quintal, dependências e bombas.Os condutores THWN-2 em conduíte funcionam bem em áreas úmidas ou expostas.

Energia Solar e Renovável: O fio fotovoltaico 10 AWG é comum para conectar painéis solares a caixas combinadoras e inversores em sistemas residenciais menores.USE-2 é frequentemente usado ao ar livre devido à resistência à luz solar e durabilidade.

Encalhado vs. Sólido 10 AWG

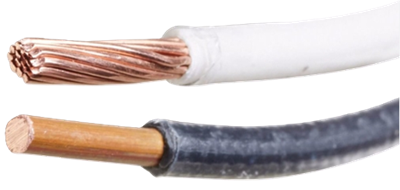

Figura 4. Fio de cobre trançado vs. fio de cobre sólido

Recurso	Encalhado 10AWG	Sólido 10AWG
Flexibilidade	Flexível e fácil de puxar	Rígido e mantém a forma
Usos ideais	Longos percursos de conduíte, equipamento sujeito a vibrações	Fiação interna fixa, parafuso terminais
Manuseio	Bom para curvas apertadas	Mais difícil de dobrar em espaços confinados
Rescisões	Pode exigir classificação encalhada terminais	Funciona com parafuso padrão terminais

Vantagens e desvantagens do fio de bitola 10

Vantagens

Maior ampacidade do que medidores menores

Menor queda de tensão ao longo da distância

Funciona com muitos tipos de cabos para uso interno, externo e subterrâneo

Disponível em versões flexíveis ou sólidas

Desvantagens

Mais caro e mais difícil de dobrar do que medidores menores

Pode ser um desafio passar por longos percursos de conduíte

Requer as terminações corretas, especialmente para condutores trançados ou de alumínio

O fio sólido é rígido, o que pode retardar a instalação

Etapas adequadas para instalação de 10 AWG

1. Planeje o Circuito: Confirme a carga, a tensão e se o equipamento funcionará continuamente.Verifique a etiqueta do fabricante quanto ao tamanho mínimo do fio, classificação do disjuntor e limites de temperatura do terminal.

2. Selecione o tipo de cabo correto : Escolha um cabo adequado ao ambiente de instalação.Use NM-B para passagens internas secas, THHN ou THWN-2 para conduítes, UF-B ou USE-2 para áreas úmidas ou subterrâneas e MC ou TECK90 onde proteção mecânica é necessária.

3. Meça e direcione o fio: Planeje um caminho limpo do painel ao dispositivo.Evite curvas acentuadas e mantenha o raio de curvatura mínimo para proteger o isolamento.Siga os limites de preenchimento da caixa e do conduíte para evitar superaquecimento e garantir fácil extração.

4. Proteger contra queda de tensão: Para longas distâncias, verifique a queda de tensão e aumente o tamanho do condutor, se necessário.Manter a queda de tensão abaixo de 3% ajuda a manter o desempenho do equipamento.

5. Prepare o fio para terminação: Tire o isolamento com cuidado, sem cortar o cobre ou o alumínio.Para fio trançado, use terminais classificados para condutores trançados.Para alumínio, use terminais com classificação CU/AL e aplique composto antioxidante, se necessário.

6. Faça conexões seguras: Insira o condutor totalmente no terminal e aperte-o de acordo com a especificação de torque do fabricante.O torque adequado evita conexões soltas que podem levar ao superaquecimento.

7. Instale o disjuntor correto: Escolha um disjuntor que corresponda à ampacidade ajustada e à classificação do equipamento.Para a maioria das instalações de cobre, este será um disjuntor de 30 A;o alumínio é normalmente limitado a 25 amperes, salvo especificação em contrário.

8. Rotule e teste o circuito: Etiquete ambas as extremidades do fio para identificação futura.Depois de instalado, teste o circuito sob carga para confirmar a tensão adequada e operação estável.

Conclusão

Compreender os limites de amperagem do fio de bitola 10 torna mais fácil escolher o cabo e o disjuntor certos para qualquer projeto.Com as condições certas e manuseio adequado, o 10 AWG pode alimentar com segurança muitos circuitos do dia a dia.Use esse conhecimento para planejar melhor, evitar superaquecimento e manter sua fiação confiável.
