O que é um retificador de meia onda?
2025-12-26 3309

Um retificador de meia onda é um circuito eletrônico básico que converte corrente alternada (CA) em corrente contínua (CC), permitindo que a corrente flua durante apenas metade do ciclo CA.Ele usa um único diodo e produz uma saída CC unidirecional, mas pulsante.Devido ao seu design simples e baixo custo, é utilizado principalmente em aplicações educacionais e de baixo consumo de energia.

Catálogo

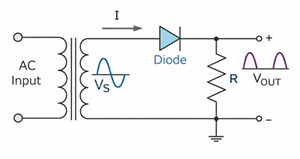

Compreendendo o retificador de meia onda

Um retificador de meia onda é um circuito eletrônico que converte corrente alternada (CA) em corrente contínua (CC) ao permitir atual fluir durante apenas metade do ciclo CA de entrada.Ele usa um diodo único, que realiza durante meio ciclo e bloqueia atual durante o meio ciclo oposto.Como resultado, a saída é um tensão CC unidirecional com ondulação.

Por ter um design simples e utilizar poucos componentes, o retificador de meia onda é usado principalmente para fins de aprendizagem e em circuitos de baixa potência onde alta eficiência e saída suave não são importantes.

Operação de um retificador de meia onda

Quando uma tensão CA é aplicada ao circuito retificador, o diodo opera com base na polaridade da tensão de entrada.

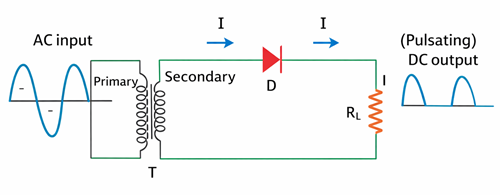

Figura 2.Operação positiva de meio ciclo

Meio Ciclo Positivo

Durante o meio ciclo positivo da entrada CA, o diodo é polarizado diretamente.A corrente flui do secundário do transformador através do diodo e do resistor de carga, produzindo uma tensão positiva na carga.

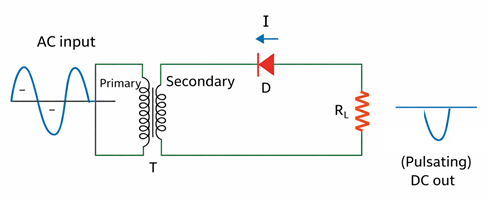

Figura 3. Operação de meio ciclo negativo

Meio Ciclo Negativo

Durante o meio ciclo negativo, o diodo torna-se polarizado reversamente.O fluxo de corrente para e a tensão de saída na carga cai para zero.

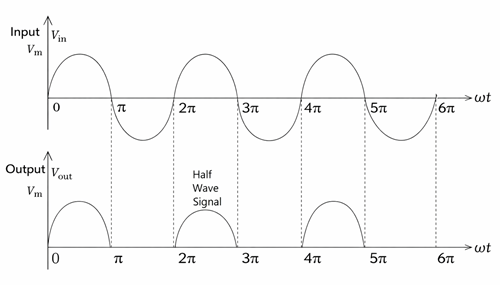

Figura 4. Forma de onda de saída de um retificador de meia onda

Forma de onda de saída

Essa ação alternada de condução e bloqueio produz uma forma de onda de saída que consiste em pulsos de tensão positiva separados por intervalos de tensão zero, resultando em CC pulsante.

Comportamento do Circuito

O circuito se comporta como um circuito fechado durante o meio ciclo de condução e como um circuito aberto durante o meio ciclo bloqueado, o que determina diretamente o formato da forma de onda de saída.

Objetivo da retificação de meia onda

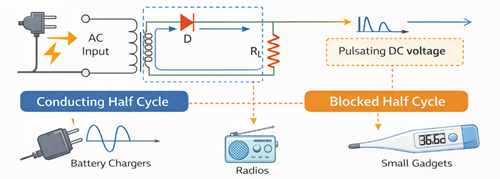

Figura 5. Convertendo CA em CC utilizável

A maioria dos circuitos eletrônicos precisa Tensão CC funcionar corretamente e usar CA diretamente pode danificar os componentes CC.Um retificador de meia onda converte AC em DC unidirecional, tornando-o adequado para aplicações de baixa potência.A tensão de entrada é CA senoidal, mas após a retificação apenas metade da forma de onda aparece na carga.A saída mantém um polaridade única mas muda de tamanho, por isso é chamado pulsante DC com ondulação.Mesmo que este resultado não seja suave ou altamente eficiente, é aceitável onde o design simples e o baixo custo são mais importantes do que a alta eficiência e o resultado suave.

Componentes de um retificador de meia onda

Transformador: Aumenta ou diminui a tensão CA até o nível necessário.

Diodo: Controla a direção do fluxo de corrente.

Resistor de carga: Recebe a tensão de saída retificada.

Tipos de retificador de meia onda

Retificador de meia onda positivo: Permite a passagem de meios ciclos positivos.

Retificador de meia onda negativa: Permite a passagem de meios ciclos negativos.

O princípio de funcionamento permanece o mesmo.Apenas a orientação do diodo é invertida.

Filtrando em um retificador de meia onda

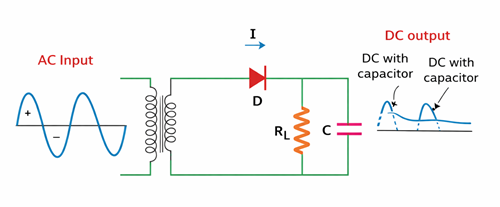

Figura 6. Filtragem em um retificador de meia onda

Adicionar um filtro capacitor melhora a qualidade da saída retificada, reduzindo a ondulação.O capacitor carrega durante o pico do semiciclo condutor e descarrega através da carga quando a tensão de entrada diminui.

A eficácia da redução da ondulação depende de:

• O valor do capacitor do filtro

• A resistência da carga

Maior capacitância e maior resistência de carga resultam em uma saída CC mais suave.

Características do retificador de meia onda

Tensão Inversa de Pico (PIV)

A tensão inversa de pico é a tensão reversa máxima que um diodo deve suportar.Durante o meio ciclo não condutor, toda a tensão secundária aparece no diodo.

$$\mathrm{PIV}=V_{\mathrm{eu}\left(\mathrm{máx.}\right)}$$

A seleção de um diodo com classificação PIV adequada garante uma operação confiável.

Fórmulas importantes do retificador de meia onda

Fator de ondulação (γ)

O fator de ondulação indica a quantidade de conteúdo CA presente na saída CC retificada.

$$\gamma =\sqrt{{\frac{V_{\mathrm{rms}}}{V_{\mathrm{CC}}}}^2-1}$$

Para um retificador de meia onda:

$$\gamma =1.21$$

O alto fator de ondulação mostra que a saída contém um grande componente CA, o que explica a necessidade de filtragem.

Eficiência de Retificação (η)

A eficiência representa a eficácia com que o retificador converte a potência de entrada CA em potência de saída CC.

$$\eta =\frac{P_{\mathrm{CC}}}{P_{\mathrm{ac}}}$$

Eficiência teórica máxima para um retificador de meia onda:

$${\eta }_{\mathrm{máx.}}=\mathrm{40,6}\%$$

A baixa eficiência ocorre porque apenas metade da forma de onda de entrada CA é utilizada.

Corrente de carga

Deixe a corrente de pico ser Im.

Corrente de pico:

$${\mathrm{eu}}_{\mathrm{pico}}={\mathrm{eu}}_{\mathrm{eu}}$$

Corrente média (CC):

$${\mathrm{eu}}_{\mathrm{CC}}=\frac{{\mathrm{eu}}_{\mathrm{eu}}}{\pi }$$

Corrente RMS:

$${\mathrm{eu}}_{\mathrm{rms}}=\frac{{\mathrm{eu}}_{\mathrm{eu}}}{2}$$

Esses valores indicam a capacidade limitada de corrente e potência do retificador de meia onda.

Fator de forma (FF)

O fator de forma indica o formato da forma de onda de saída e seu conteúdo de ondulação.

$$F.F=\frac{\text{Valor eficaz}}{\text{Valor médio}}$$

Para um retificador de meia onda:

$$\text{Fator de forma}=\mathrm{1,57}$$

Tensão CC de saída

A tensão média de saída CC é dada por:

$$V_{\mathrm{CC}}=\frac{V_{\mathrm{máximo}}}{\pi },\text{onde}{V}_{\mathrm{máximo}}=\text{amplitude máxima da tensão secundária}$$

onde

$$V_{\mathrm{eu}}=\text{valor máximo (pico) da tensão secundária}$$

A baixa tensão de saída CC limita o retificador de meia onda a aplicações de baixa potência.

Prós e contras do retificador de meia onda

Prós

Projeto de circuito simples

Baixo custo

Tamanho compacto

Adequado para aplicações de baixa potência

Contras

Baixa eficiência

Alto fator de ondulação

Má utilização de energia

Baixa tensão de saída CC

Onde o retificador de meia onda é usado?

• Retificação de baixa potência em fontes de alimentação simples

• Demodulação de sinal em receptores de rádio AM

• Circuitos detectores de pico

• Educação e demonstrações laboratoriais

Comparação de retificador de meia onda e onda completa

Recurso	Metade Retificador de Ondas	Completo Retificador de Ondas
Ciclo AC usado	Metade	Ambas as metades
Número de diodos	1	2 ou 4
Saída média CC	0,318 VM	0,637 VM
Fator de ondulação	Alto	Baixo
Eficiência	Baixo	Alto
Suavidade de saída	Pobre	Melhor
Aplicativos	Baixo consumo de energia, educação	Fontes de alimentação, carregadores

Retificador trifásico de meia onda explicado

Um retificador trifásico de meia onda converte CA trifásica em CC usando três diodos.Cada diodo está conectado a uma fase da alimentação CA e conduz somente quando seu tensão de fase é o mais alto.Em qualquer momento, apenas um diodo conduz, e cada diodo conduz durante 120 graus do ciclo elétrico.O circuito normalmente usa um transformador secundário conectado em estrela para fornecer um caminho neutro, e as saídas de todos os três diodos são combinadas para alimentar a carga.O Saída CC contém ondulação, mas sua frequência de ondulação é três vezes a frequência de alimentação.Por exemplo, com um Alimentação CA de 50 Hz, a frequência de ondulação é 150Hz.Comparado a um retificador monofásico de meia onda, a versão trifásica oferece maior saída CC, menor ondulação e melhor eficiência, embora seu desempenho ainda seja inferior ao de um retificador trifásico de onda completa.

A tensão média de saída CC de um retificador trifásico de meia onda é dada por:

$$V_{\mathrm{CC}}=\frac{3\sqrt{3}}{2\pi }{V}_{\mathrm{eu}}$$

onde Vm é o valor de pico da tensão de fase.

Conclusão

O retificador de meia onda fornece um método simples de conversão CA em CC, mas tem limitações como baixa eficiência e alta ondulação.Embora os filtros e a operação trifásica possam melhorar o desempenho, ainda são inferiores aos retificadores de onda completa.Apesar disso, continua importante para a compreensão dos princípios de retificação e do comportamento dos diodos em circuitos eletrônicos.
