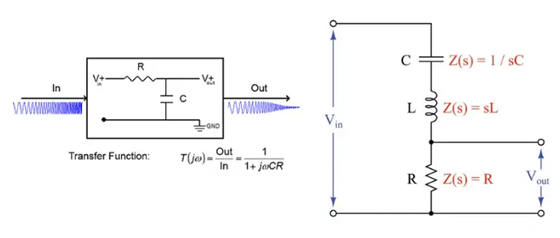

Figura 1. Exemplo de função de transferência de circuito RC

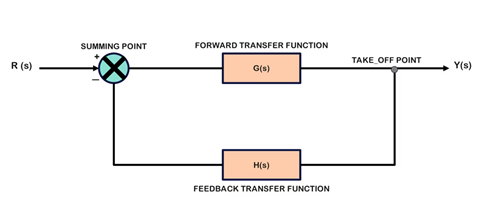

Figura 2. Diagrama de blocos do sistema de controle de feedback
Um função de transferência é um representação matemática que descreve como um sistema ou circuito transforma um sinal de entrada em um sinal de saída, normalmente analisado no domínio da frequência.É expresso como a razão entre a saída do sistema e sua entrada usando a variável complexa s, que permite estudar o comportamento do sistema além da simples análise baseada no tempo.A função de transferência é escrita como:
Através desta relação, torna-se possível avaliar como um sistema afeta a amplitude (ganho) e a fase do sinal em diferentes frequências.Isto o torna uma ferramenta básica em sistemas eletrônicos e de controle, pois permite uma previsão precisa do desempenho do circuito, análise de estabilidade e compreensão mais profunda de como os pólos e zeros influenciam o comportamento geral do sistema.
Em uma função de transferência, pólos e zeros são valores específicos das variáveis complexas que determinam como um sistema responde a diferentes sinais.Uma função de transferência mostra a relação entre a entrada e a saída de um sistema.
Por exemplo, considere a seguinte função de transferência:
Nesta expressão, o numerador é Ks e o denominador é s + ω0.
Um zero é um valor de s que torna o numerador igual a zero.Neste caso, quando é=0, o numerador torna-se zero, então a saída do sistema torna-se zero para determinadas entradas.Isto significa que os sinais em frequências muito baixas (próximas de DC) são suprimidos.
Um pólo é um valor de s que torna o denominador igual a zero.Aqui, quando s =-ω0, o denominador torna-se zero, fazendo com que a resposta do sistema se torne muito grande.Isso influencia fortemente o comportamento do sistema, especialmente em torno dessa frequência.

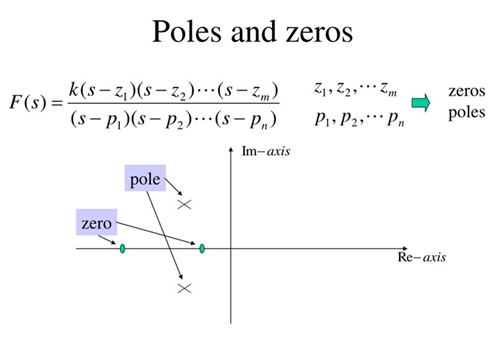

Figura 3. Pólos e Zeros no s-Plane
O avião s é uma maneira simples de visualizar onde os pólos e zeros estão localizados e o que eles significam para um sistema.É como um mapa, onde cada posição mostra como o sistema se comportará.O linha horizontal representa a parte real, e o linha vertical representa a parte imaginária.
Quando os pólos são colocados neste mapa, a sua posição diz-nos como o sistema responde.Se um poste estiver próximo do centro (origem), o sistema muda lentamente.Se estiver mais longe, o sistema responde mais rápido.Quando os postes estão ao longo da linha horizontal, o sistema se comporta suavemente, sem oscilação.Mas quando eles se afastam dessa linha, o sistema começa a apresentar oscilações, o que significa que a produção pode subir e descer em forma de onda.
Outra ideia é estabilidade .Se todos os pólos estiverem no lado esquerdo do plano s, o sistema será estável e se estabilizará com o tempo.Se algum pólo estiver do lado direito, o sistema fica instável e sua produção pode crescer incontrolavelmente.
Zeros também aparecem no plano s e ajudam a moldar a forma como o sistema responde.Eles podem reduzir ou cancelar certos sinais e ajustar a aparência da saída.Enquanto os pólos controlam o comportamento principal do sistema, os zeros ajustam a resposta.

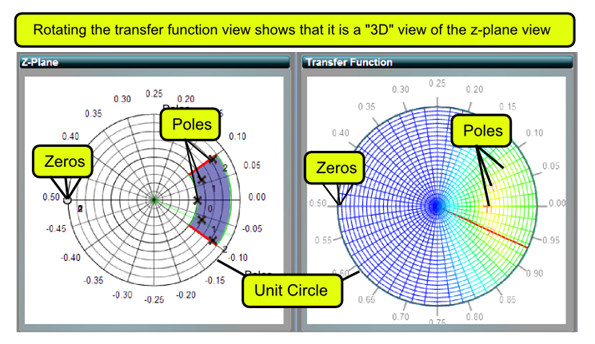

Figura 4. Gráfico Pólo-Zero e Resposta de Frequência (Plano Z)

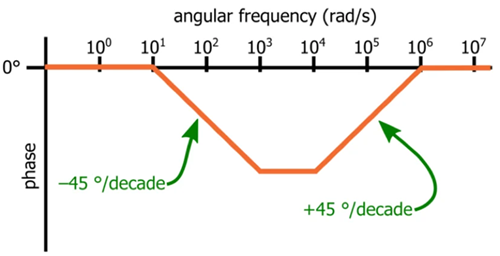

Figura 5. Gráfico de Fase Bode Mostrando Efeito Pólo-Zero
Pólos e zeros controlar como um sistema reage a diferentes frequências.Para estudar isso, observamos a resposta de frequência, que mostra o quanto o sinal de saída muda conforme a frequência de entrada muda.
Quando analisamos resposta de frequência, substituímos s por jω, o que nos permite ver como o sistema se comporta em diferentes frequências.
Em geral, zeros tornam o sinal mais forte, enquanto pólos tornam o sinal mais fraco.À medida que a frequência se aproxima de zero, a saída aumenta, o que significa que parte do sinal passa mais facilmente.Por outro lado, quando a frequência se aproxima de um pólo, a saída diminui, então o sinal é reduzido.
Pólos e zeros também afetar a fase do sinal, que é como o tempo do sinal muda.Zeros geralmente fazem com que o sinal se desloque para frente, enquanto os pólos fazem com que ele se desloque para trás.Isto pode parecer pequeno, mas é necessário em circuitos onde o tempo é importante.
O resposta de magnitude mostra quão forte ou fraco é o sinal de saída em diferentes frequências.Isto é diretamente moldado pela localização de pólos e zeros.
Zeros aumentam o ganho conforme a frequência aumenta, permitindo que os sinais passem com mais facilidade. Os poloneses fazem o oposto, eles reduzem o ganho, tornando o sinal mais fraco em frequências mais altas.
Cada pólo ou zero também altera a rapidez com que o ganho aumenta ou diminui.Um único zero faz com que o ganho aumente de forma constante, enquanto um único pólo faz com que ele caia.Quando múltiplos pólos e zeros estão presentes, seus efeitos se combinam para moldar a resposta geral.
Enquanto a resposta de magnitude mostra quão forte é um sinal, a resposta de fase mostra como o tempo do sinal muda à medida que ele passa pelo sistema.Isso significa que o sinal de saída pode ser atrasado ou deslocado em comparação com a entrada.
Pólos e zeros controlam diretamente esta mudança de tempo.Um zero faz com que o sinal se desloque para frente, enquanto um pólo faz com que o sinal se desloque para trás.Essas mudanças não acontecem de uma só vez, elas ocorrem gradativamente à medida que a frequência aumenta.
Para um sistema simples, cada zero pode somar +90° de mudança de fase, enquanto cada pólo pode somar –90° de mudança de fase.A mudança mais notável geralmente acontece em torno do ponto onde o pólo ou zero está localizado.
Embora as mudanças de fase possam parecer menos necessárias que o ganho, elas desempenham um papel importante nos circuitos reais.A fase afeta a forma como os sinais se combinam, a estabilidade de um sistema e a precisão com que ele responde ao longo do tempo.
Um zero oculto é um zero que estava originalmente na função de transferência, mas desaparece após a simplificação.
Numa função de transferência, zeros são valores que tornam o numerador igual a zero.Às vezes, o mesmo fator aparece tanto no numerador quanto no denominador.Quando simplificamos a equação, esse fator se anula.
Exemplo:
Depois de simplificar:
O termo (é+5) é removido, então o zero em é=-5não está mais visível.Isso é chamado de zero oculto.
Embora não seja mais mostrado, fazia parte do sistema original.Em circuitos reais, esse cancelamento nem sempre é perfeito, então o zero oculto ainda pode afetar ligeiramente o comportamento do sistema.
Pólos e zeros são usados para controlar quais frequências passam por um circuito e quais são reduzidas.Os zeros são colocados para enfraquecer ou bloquear faixas de frequência específicas, enquanto os pólos controlam a rapidez com que o sinal diminui após um determinado ponto de corte.
Por exemplo, um filtro passa-baixa usa pólos para reduzir sinais de alta frequência, e um filtro passa-alta usa zeros para suprimir baixas frequências.Em designs mais avançados, como filtros passa-banda ou notch, múltiplos pólos e zeros são combinados para criar uma seleção de frequência precisa.Isso é necessário em sistemas de áudio, circuitos de comunicação e processamento de sinais.
Para analisar um sistema, comece com sua função de transferência e identifique o numerador e denominador.Primeiro, resolva o numerador para encontrar os zeros.Então, resolva o denominador para encontrar os pólos.
A seguir, coloque esses valores no plano s para visualizar suas posições.Depois de traçar, observe quão próximos eles estão do eixo imaginário, pois isso afeta a resposta do sistema.Finalmente, interpretar o comportamento: os zeros tendem a aumentar a resposta do sinal em certas frequências, enquanto os pólos a reduzem e moldam a estabilidade e velocidade geral do sistema.Este método ajuda a prever como o sistema reage aos sinais reais.
Para encontrar pólos e zeros, separe a função de transferência em numerador e denominador.Defina o numerador igual a zero para obter os zeros e iguale o denominador a zero para obter os pólos.
Por exemplo:
O zero está em s=-3.Os pólos são encontrados resolvendo a equação quadrática é2+4s+5=0, que pode fornecer valores reais ou complexos.Esses resultados informam onde o sistema amplifica ou reduz os sinais e como ele se comporta ao longo do tempo.
Os pólos são o principal fator que determina se um sistema é estável.Se todos os pólos estiverem na metade esquerda do plano s, o sistema é estável e a saída se estabiliza suavemente.Se algum pólo estiver na metade direita, o sistema se torna instável e a produção pode crescer incontrolavelmente.
Os zeros não decidem diretamente a estabilidade, mas afetam a forma como o sistema responde antes de atingir o estado estacionário.Por exemplo, eles podem causar overshoot ou alterar a velocidade de resposta.Juntos, pólos e zeros definem o quão estável é o sistema e como ele reage durante a operação.
Pólos e zeros são conceitos essenciais para a compreensão de como se comportam os sistemas eletrônicos e de controle.Eles determinam como os sinais são amplificados, reduzidos ou deslocados à medida que passam por um sistema.Ao analisar sua posição no plano s, é possível prever a resposta de frequência, mudanças de fase e estabilidade geral.Esses conceitos são usados no projeto de filtros, análise de circuitos e modelagem de sistemas.Com a ajuda de ferramentas modernas e compreensão adequada, você pode projetar sistemas mais estáveis, eficientes e confiáveis.
SOBRE NóS
Satisfação do cliente sempre. Confiança mútua e interesses comuns.
O que é um dimmer TRIAC e como funciona?
2026-04-12
Iniciante de três pontos: funcionamento, peças e usos
2026-04-10
Pólos e zeros são necessários porque definem como um circuito responde a diferentes sinais de entrada.Eles ajudam a prever o ganho, a estabilidade e o comportamento da frequência antes de construir o circuito.Isso torna o projeto mais preciso e evita problemas indesejados, como distorção ou instabilidade.
Quando um sistema tem mais pólos do que zeros, ele tende a reduzir mais fortemente os sinais de alta frequência.Isto resulta em uma resposta mais suave e estável, mas também pode limitar a largura de banda e reduzir os detalhes do sinal em frequências mais altas.
Sim, um sistema pode ter mais zeros do que pólos, mas pode amplificar sinais de alta frequência.Isto pode melhorar a resposta em alguns casos, mas também pode introduzir ruído ou instabilidade se não for devidamente controlado durante o projeto.
Um pólo geralmente representa elementos de armazenamento de energia, como capacitores e indutores.Esses componentes afetam a forma como a energia é armazenada e liberada no circuito, o que influencia diretamente a forma como o sistema responde ao longo do tempo.
Um zero representa um ponto onde a saída do sistema é reduzida ou cancelada.É causado por caminhos de circuito ou interações de componentes que se opõem a certas frequências de sinal, moldando a resposta geral.
Sim, em sistemas reais, os pólos e zeros podem mudar devido a mudanças de temperatura, envelhecimento de componentes ou tolerâncias de fabricação.É por isso que você pode projetar sistemas com margens de segurança para garantir uma operação estável sob diferentes condições.
