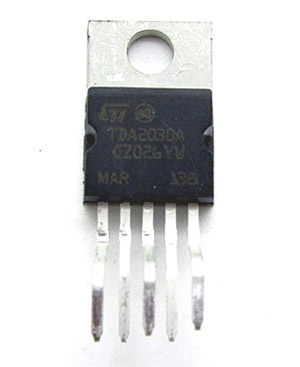

Amplificador TDA2030 IC Tudo o que você precisa saber para o sucesso do áudio DIY
2024-12-02 5832

O TDA2030 IC é um poderoso amplificador de áudio que pode oferecer até 20W, tornando -o ótimo para projetos de bricolage e pequenos sistemas de som.Funciona com alto-falantes 4Ω e 8Ω, dando som claro e de boa qualidade.Usar dissipadores de calor ou ventiladores ajuda a mantê -lo fresco e funcionando sem problemas por um longo tempo.Ajustes simples no circuito, como ajustar capacitores e resistores, podem tornar o som ainda melhor para configurações diferentes.

Catálogo

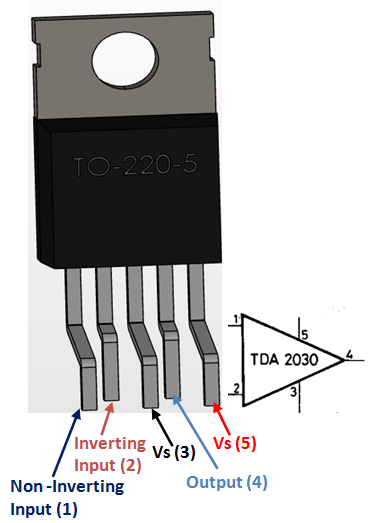

Configuração do pino TDA2030A

Alfinete Número	Alfinete Nome	Descrição
1	Não - Inverter entrada	Não ENVERNDA ENVERSIDA (+) do amplificador
2	Inversora Entrada	Inversora fim (-) do amplificador
3	Vs. (Chão)	Conectar no chão do circuito
4	Saída	Esse PIN emite o sinal amplificado
5	Vs. (Poder)	Fornecer tensão, mínimo 6V e máximo 36V

Características TDA2030A

• Amplificador AB da classe de baixa frequência - Projetado especialmente para amplificação de áudio de alta qualidade com distorção mínima.

• Saída de saída de até 20 watts - fornece energia suficiente para sistemas de áudio pequenos a médios.

• Ampla faixa de fonte de alimentação (6V a 36V) - Oferece flexibilidade para várias opções de fonte de alimentação, tornando -o versátil para diferentes projetos.

• Curto -circuito e proteção térmica - Recursos de segurança internos para evitar danos durante a sobrecarga ou superaquecimento.

• Breadboard amigável - Fácil de usar em prototipagem e teste de circuito, tornando-o amigável para iniciantes.

• Pacote de 5 pinos para 220 -Design compacto e fácil de manutenção para instalação direta.

Equivalentes de TDA2030A

• TDA2050

• NTE1380

• LM386

Onde você pode usar o amplificador TDA2030?

O TDA2030 é um poderoso amplificador de áudio que aumenta o som de fontes como telefones celulares e microfones, tornando -o cada vez mais alto.Ele pode fornecer até 20W de energia, ideal para acionar alto -falantes de 4Ω nos alto -falantes 12W ou 8Ω a 8W.Isso o torna perfeito para cinemas, anúncios públicos, pequenas performances e eventos ao ar livre.

Com sua capacidade de fornecer som claro e sem distorção, o TDA2030 funciona bem em lugares como salas, auditórios e espaços abertos.É fácil de usar com diferentes configurações de áudio e melhora o desempenho do som sem qualquer aborrecimento.

Como usar o amplificador TDA2030?

O TDA2030 é fácil de testar em uma placa de ensaio devido ao seu pacote To220 compacto e compacto e amigável.Ele pode funcionar com fontes de alimentação únicas e duplas, mas, por simplicidade, uma bateria de 9V é usada aqui.Conecte o 5º pino (vs) ao terminal positivo da bateria e ao 3º pino (terra) ao seu terminal negativo.Verifique se a bateria pode fornecer corrente suficiente para atender aos requisitos do IC.

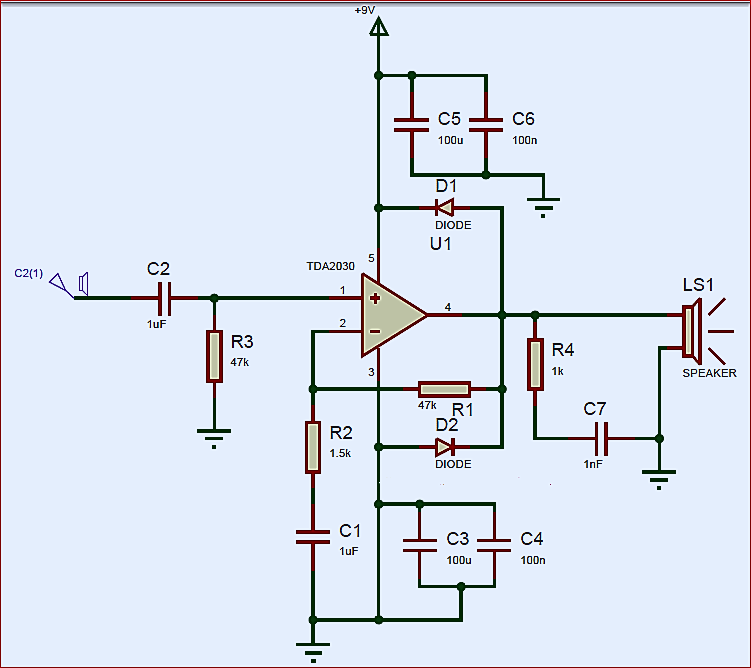

Neste circuito básico, os resistores R1 e R2 criam um divisor em potencial, enquanto os diodos D1 e D2 protegem o IC das correntes reversas.O alto -falante (4Ω, 6Ω ou 8Ω) se conecta à saída, e uma fonte de áudio como um conector ou microfone móvel é conectada através de um capacitor de acoplamento (C2).Observe que o TDA2030 amplifica os sinais de áudio mono; portanto, combine os canais esquerdo e direito em uma única entrada, se necessário.O gerenciamento adequado do calor, como o uso de um dissipador de calor, é recomendado para operação confiável.

TDA2030 em várias aplicações

• Amplificação de sinais de áudio

• Sistemas de amplificação de alta potência

• Compatibilidade para fontes de alimentação dupla ou dividida

• Fácil de conectar vários alto -falantes

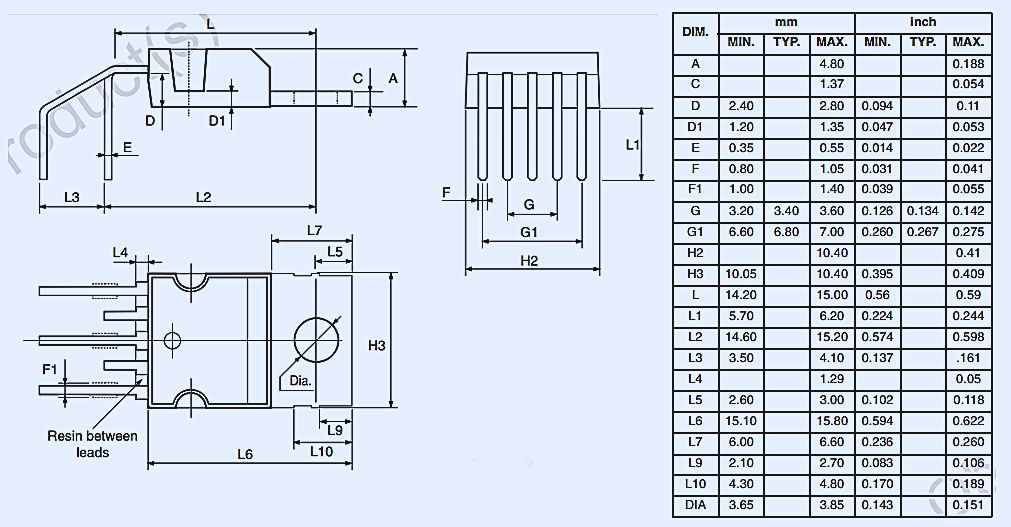

Modelo bidimensional (PDIP)
