Flip-Flop T: um guia simples
2025-10-23 12463

AT Flip-Flop (Toggle Flip-Flop) é um circuito digital simples que pode armazenar um bit de dados, 0 ou 1. Ele muda sua saída toda vez que recebe um pulso de clock, tornando-o útil para contadores, temporizadores e relógios digitais.Neste guia, você aprenderá o que é um flip-flop T, como funciona, como construí-lo em uma placa de ensaio e onde é usado em circuitos como alternadores de LED e sistemas de temporização.

Catálogo

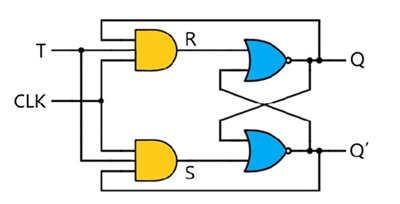

Figura 1. Diagrama do circuito lógico do flip-flop T

O que é um flip-flop T?

UM Flip-Flop T, também chamado de Alternar flip-flop, é um circuito digital que armazena um único valor binário, 0 ou 1. T Flip-Flop tem um Relógio (Clk) entrada que controla quando a saída pode mudar.Este tipo de flip-flop possui apenas uma entrada e pode manter sua saída de corrente ou alterná-la sempre que ocorrer um pulso de clock.

Os flip-flops T são usados ​​em contadores digitais, divisor de frequênciaareia alternar circuitos.Eles também podem ser feitos de um Flip-Flop JK conectando as entradas J e K juntas.Como seguem o sinal do clock e mudam de maneira previsível, os flip-flops T são os principais componentes dos circuitos lógicos sequenciais e de temporização.

Tabela verdade do flip-flop T

O Flip-Flop T (Toggle Flip-Flop) muda seu estado de saída dependendo dos valores do sinal Clock (Clk) e da entrada T.A saída Q representa o valor armazenado, enquanto o Próximo Q mostra o que a saída se torna após um pulso de clock.

Clk	T	Anterior P	Próximo P	Descrição	Explicação
0 ou 1	X	P	P	Sem borda ascendente, não mudar	A saída não mudam quando não há pulso de clock.
0→1 (↑)	0	P	P	Memória (sem alteração)	Quando a entrada T é 0 e ocorre uma transição ascendente do clock, a saída permanece a mesma.
0→1 (↑)	1	0	1	Alternar	Quando T = 1 e Q = 0, a saída muda para 1 na borda ascendente.
0→1 (↑)	1	1	0	Alternar	Quando T = 1 e Q = 1, a saída muda para 0 na borda ascendente.

• Sem borda ascendente (Clk = 0 ou 1, sem transição)

Quando não há borda ascendente do clock, o flip-flop não responde.A saída permanece a mesma porque o circuito atualiza apenas na borda ascendente do sinal de clock.

• T = 0 (Estado de retenção)

Quando ocorre uma borda ascendente no relógio, mas a entrada T é 0, a saída permanece a mesma de antes.Isso significa que o flip-flop está no estado de memória, mantendo seu valor atual.

Resumindo: Pulso de clock + T = 0 → A saída mantém seu valor.

• T = 1, Q anterior = 0 (Alternar)

Quando a entrada T é 1 e o clock tem uma borda ascendente, a saída alterna.Se a saída anterior era 0, ela se torna 1.

• T = 1, Q anterior = 1 (alternar)

Da mesma forma, se a saída anterior era 1, o flip-flop a muda para 0. Essa ação de alternância é o que dá nome ao flip-flop T.

Resumindo: Pulso do relógio + T = 1 → A saída muda para 0.

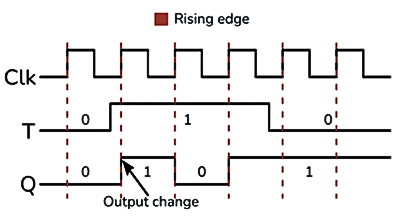

Figura 2. Diagrama de temporização do flip-flop T

Agora que você entende como o flip-flop T funciona por meio de sua tabela verdade, vamos ver como construir um circuito flip-flop T e fazê-lo executar a ação de alternância em uma configuração real.

Fazendo um circuito flip-flop T

Você pode fazer um flip-flop T conectando as entradas J e K de um flip-flop JK.Esta configuração simples permite que o circuito alterne sua saída sempre que receber um pulso de clock.

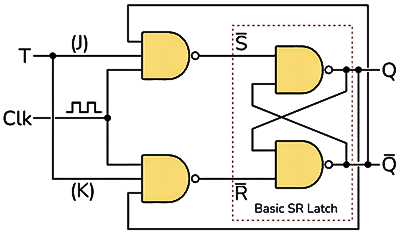

Figura 3. Circuito flip-flop T básico usando trava SR

Algumas versões do circuito, como aquela que usa dois E portões e um trava SR básica, podem parecer corretos, mas nem sempre funcionam corretamente.A razão é que esse projeto precisa de um pulso de clock muito curto.Se o clock permanecer alto por muito tempo, a saída Q continua alternando rapidamente entre 1 e 0 durante o mesmo pulso.Este problema é conhecido como corrida.Para corrigir isso, você pode usar um Flip-Flop JK acionado por borda, que responde apenas à borda ascendente do relógio, em vez de ao pulso completo.

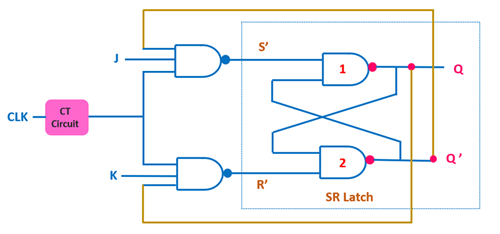

Figura 4. Flip-flop JK acionado por borda

Outra maneira simples de construir um flip-flop T é usando um D Flip-Flop com porta XOR .Neste projeto, a porta XOR faz com que a entrada se comporte como um controle de alternância, criando um flip-flop T acionado por borda confiável e totalmente funcional.

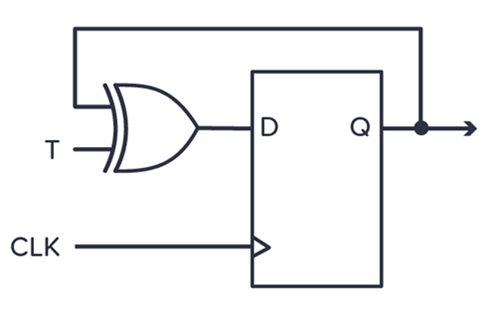

Figura 5. Flip-flop T acionado por borda usando flip-flop D e porta XOR

Alternar LED usando um flip-flop T

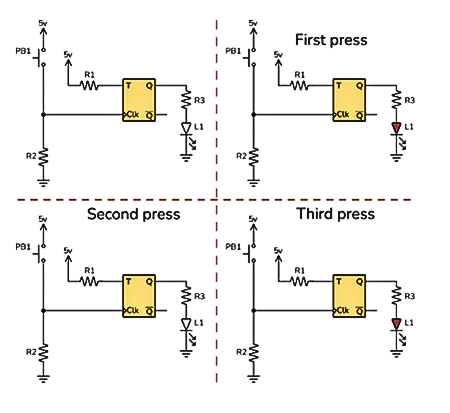

Figura 6. Circuito de alternância de LED usando flip-flop T

Um flip-flop T pode ser usado para fazer um circuito simples de alternância de LED que liga e desliga um LED a cada pressionamento de botão.Neste sistema, a entrada T está conectada a 5V (lógica 1), então o flip-flop alterna sua saída toda vez que obtém uma borda ascendente da entrada do clock.

Um botão é conectado à entrada do Relógio (Clk) através de um resistor pull-down, que mantém o relógio em 0 quando o botão não é pressionado.Ao pressionar o botão, o relógio vai brevemente de 0 a 1, acionando o flip-flop.

Cada vez que o botão é pressionado, a saída Q muda de estado, se fosse 0 passa a 1 e se fosse 1 passa a 0. O LED conectado a Q acenderá ou apagará a cada pressionamento, criando um simples efeito de alternância.

Flip-Flop T em relógios e temporizadores digitais

Em relógios e temporizadores digitais, um flip-flop T é usado porque pode facilmente mudar entre dois estados e dividir a frequência de um sinal por dois.Cada vez que recebe um pulso de clock, a saída muda de 0 para 1 ou de 1 para 0.

Nos relógios digitais, vários flip-flops T são conectados um após o outro para formar contadores.Esses contadores registram segundos, minutos e horas à medida que cada flip-flop divide o sinal do relógio pela metade.

Nos temporizadores, os flip-flops T ajudam a controlar os intervalos de tempo.Eles podem ligar ou desligar sinais em horários fixos, tornando-os perfeitos em cronômetros, circuitos de retardo e sistemas de alarme.

Como conectar um flip-flop T em uma placa de ensaio

Construir um flip-flop T em uma placa de ensaio é uma maneira simples de ver como ele funciona na vida real.Você pode usar um IC Flip-Flop JK (como o CD4027) ou um flip-flop D com uma porta XOR (como CD4013 e CD4030) para fazer isso.Aqui está um guia passo a passo usando os componentes principais:

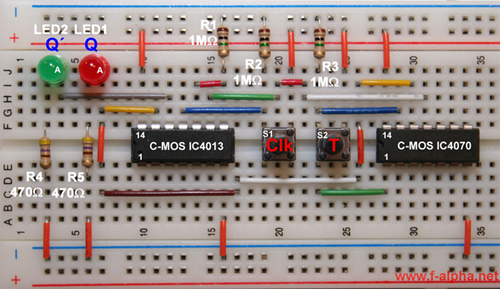

Figura 7. Circuito de placa de ensaio flip-flop T usando CD4013 e CD4070

Materiais necessários

• 1x circuito T Flip-Flop (use CD4013+ CD4030ou CD4027CI)

• 1 placa de ensaio

• 1x botão (PB1)

• 2x resistores de 10 kΩ (R1, R2), para pull-up e pull-down

• 1x resistor de 330 Ω (R3), para o LED

• 1 LED

• Conectando fios

• Fonte de alimentação de 5 Vcc

Etapas de conexão

Passo 1 - Coloque o IC no meio da protoboard (de forma que os pinos fiquem dos dois lados).

Etapa 2 - Conecte a alimentação:

• Pino VCC → +5V

• Pino GND → Terra

Etapa 3 - Defina a entrada T:

• Conecte a entrada T (ou J e K em curto se estiver usando o flip-flop JK) a 5V através de um fio.Isso mantém T = 1 para alternar.

Etapa 4 - Adicione o botão do relógio:

• Conecte o botão ao pino Clk.

• Use um resistor pull-down de 10 kΩ de Clk ao terra para que o relógio permaneça em 0 quando não for pressionado.

• Quando pressionado, o botão envia um pulso curto de 0→1 para alternar a saída.

Etapa 5 - Conecte a saída:

• Conecte o LED ao pino de saída Q através do resistor de 330 Ω (R3).

• A outra perna do LED vai para o terra.

Etapa 6 - Verifique a fiação e conecte a fonte de alimentação.

Vantagens e desvantagens dos chinelos T

Vantagens dos chinelos T:

Fácil de usar - Possui apenas uma entrada, por isso é simples de conectar e entender.

Alterna saída - Muda o estado (LIGADO/DESLIGADO) a cada pulso de clock.

Divide Frequência - A frequência de saída é metade da entrada do clock, útil em relógios e contadores.

Armazena dados - Pode armazenar um bit de informação.

Feito de outros flip-flops - Pode ser construído facilmente usando flip-flops JK ou D.

Desvantagens dos chinelos T:

No Set or Reset - Você não pode definir diretamente a saída para 1 ou 0.

Problema de corrida - Se o pulso do clock for muito longo, a saída poderá mudar muito rapidamente.

Precisa de acionamento de borda - Funciona melhor quando acionado pela borda do clock.

Uso limitado – apenas alterna, por isso é menos flexível do que outros chinelos.

Pequeno atraso - Quando usado em série, pequenos atrasos podem afetar o tempo.

Flip-Flop T vs Flip-Flop JK

Aqui está uma comparação simples entre o flip-flop T e o flip-flop JK para entender como eles diferem e se relacionam:

Recurso	T Chinelo de dedo	JK Chinelo de dedo
Nome completo	Alternar flip-flop	JK (Jack-Kilby) Chinelo de dedo
Número de entradas	1 (T)	2 (J e K)
Função principal	Ativa a saída cada pulso de clock quando T = 1	Pode definir, redefinir ou alternar dependendo dos valores J e K
Relação de entrada	Versão simplificada de JK (T = J = K)	Mais flexível - controle separado para definir e redefinir
Operação	Quando T = 0 → saída detém;T = 1 → alternância de saída	J = 0, K = 0 → Manter; J = 1, K = 0 → Conjunto;J = 0, K = 1 → Redefinir;J = 1, K = 1 → Alternar
Complexidade	Simples	Mais complexo
Uso Comum	Contadores, frequência divisórias, alternância de LED	Flip-flop universal usado para todas as operações básicas de flip-flop
Problema de corrida	Pode ocorrer em circuitos disparados por nível	Também ocorre em forma acionada por nível, mas fixa no tipo acionado por borda
Borda acionada Versão	Sim, muitas vezes feito usando D Flip-Flop + XOR	Sim, padrão JK Flip-Flop pode ser acionado por borda
Definir/redefinir entradas	Geralmente não disponível	Geralmente inclui entradas predefinidas e limpas (definir/redefinir)

Conclusão

O T Flip-Flop é uma parte importante da eletrônica digital.Ele alterna sua saída com cada pulso de clock e ajuda nas tarefas de contagem e cronometragem.Ao entender como funciona e como conectá-lo, você poderá usá-lo em muitos projetos simples, como contadores, relógios e circuitos de controle de LED.
