O SS14 é um retificador Schottky de montagem de superfície extraordinariamente eficaz, conhecido por sua baixa queda de tensão para frente e habilidades rápidas de comutação.Sua arquitetura compacta e recursos substanciais de manuseio de energia o tornam adequado para uma infinidade de aplicações.Esta postagem explorará a folha de dados, aplicativos, alternativas e informações detalhadas sobre o diodo SS14.

Catálogo

Configuração do pino do SS14

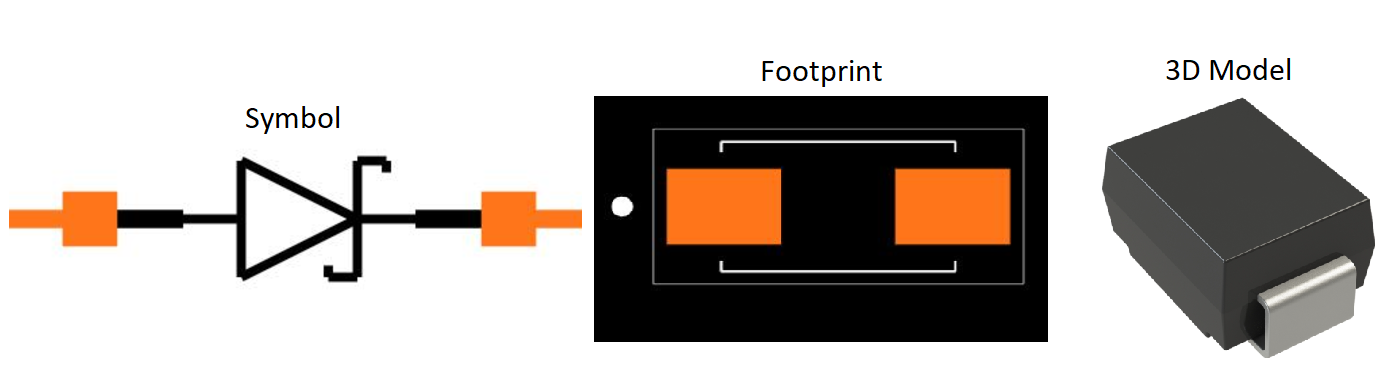

Design CAD no SS14

Visão geral do diodo SS14

O SS14 O diodo é um elemento na renomada série SS12-S100, comemorada por garantir altos níveis de eficiência, mantendo a dissipação mínima de energia.Esses atributos garantem o papel da série como favorito no desenvolvimento de retificadores Schottky.A inovadora estrutura de chumbo ligada ao clipe do diodo SS14 não apenas aprimora o gerenciamento térmico, mas também reduz a resistência elétrica.Este diodo serve um espectro variado de aplicações, desde a roda livre de motores e retificação secundária até o fornecimento de proteção de polaridade reversa, mostrando sua adaptabilidade e desempenho confiável em diversas configurações eletrônicas.Essas qualidades ressoam bem em campos tecnológicos em ritmo acelerado, onde a eficiência e a confiabilidade têm influência.

SS14 Substituição

• 1N5819

• SS12

• SS13

• SS15

• SS16

Aplicações do SS14

Os diodos SS14 desempenham um papel nos circuitos inversores de alta frequência, fornecendo estabilidade e evitando incidentes de polaridade reversa.Esses diodos atuam como barreiras de proteção, protegendo componentes de danos devido a direções inadequadas de tensão e servir como reguladores que gerenciam o fluxo de corrente preciso para excelentes condições operacionais.

Proteções de tensão de salvaguarda

Nos circuitos do inversor, garantir a proteção contra aplicação incorreta de tensão estende a vida útil do circuito.A tarefa de escolher o diodo correto, como o SS14, necessário para quem se baseia em testes e experiência extensos.Muitos cenários demonstraram que a proteção inadequada geralmente resulta em ineficiências e falhas do sistema, instando um processo de seleção meticuloso.

Fluxo de corrente de ajuste fino

A capacidade do diodo SS14 para refinar o fluxo de corrente está garantindo uma oferta estável de energia para todos os componentes do circuito, estabilizando o sistema.Esse aspecto reflete os ajustes precisos que fazem quando o ajuste fino, reconhecendo como até os íons leves V ariat podem alterar os resultados.

Navegando desafios

Os desafios geralmente apresentam flutuações de corrente imprevistas que podem comprometer a funcionalidade do circuito.Ao implementar os diodos SS14, aproveitamos sua experiência prática para neutralizar essas irregularidades, reforçando assim a robustez do circuito, mesmo em mudanças nas condições.Essas informações surgem de inúmeras instâncias em que estratégias adaptativas reforçaram a resistência e a eficácia dos avanços tecnológicos.

Recursos do diodo SS14

A banda de cores no diodo serve como um indicador visual para identificar o terminal do cátodo, facilitando a determinação da polaridade correta durante a instalação.Esse recurso é útil em circuitos eletrônicos, onde a orientação precisa é para o funcionamento adequado.As marcações e rotulagem específicas no diodo SS14 real são ilustradas abaixo, fornecendo maior clareza sobre sua identificação e posicionamento correto.

Nesse caso, o diodo é rotulado como SS14.Os diodos Schottky são conhecidos por suas velocidades de comutação mais rápidas em comparação com os diodos padrão, tornando-os ideais para circuitos de comutação de alta frequência.Além disso, o diodo SS14 possui uma queda de tensão direta baixa, normalmente em torno de 0,5V.Ele foi projetado com uma estrutura de anel de guarda na junção metal-semicondutora, fornecendo proteção de tensão aprimorada e garantindo um desempenho confiável em várias aplicações.

O diodo SS14 exibe uma queda mínima de tensão direta de aproximadamente 0,2V quando uma corrente de 0,1a flui através dela, conforme ilustrado no gráfico.À medida que a corrente aumenta, a queda de tensão no diodo também aumenta.Em uma queda de tensão de 0,5V, o diodo pode lidar com uma corrente máxima de 1a.A classificação de tensão reversa do pico do diodo é de 40V e é capaz de suportar uma corrente máxima de pula de 30 amperes.Para uma visão geral abrangente das especificações do diodo, consulte a folha de dados fornecida abaixo.

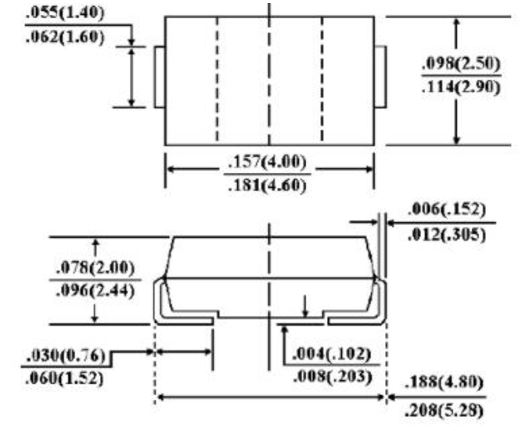

Dimensões de SS14

Especificações técnicas

Componentes com especificações comparáveis

PDF da folha de dados

Folhas de dados SS14

1n5819 folhas de dados

Folhas de dados SS12

SS13 Faixas de dados

Folhas de dados SS15

Folhas de dados SS16
