Energia sobre Ethernet: A maneira inteligente de alimentar dispositivos de rede
2026-05-19 266

Power over Ethernet (PoE) é uma maneira prática de alimentar dispositivos de rede usando um cabo Ethernet.Ajuda a tornar a instalação mais limpa e fácil, especialmente para dispositivos colocados em paredes, tetos ou áreas sem tomadas próximas.Este artigo explica como funciona o PoE, seus padrões, hardware comum, melhores usos, vantagens, limitações e possíveis problemas.

Catálogo

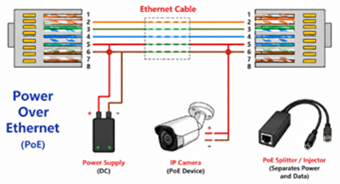

Figura 1. Diagrama de fiação básico de Power over Ethernet (PoE)

O que é Power over Ethernet (PoE)?

Alimentação pela Ethernet (PoE) é uma tecnologia de rede que permite que um único cabo Ethernet transporte energia elétrica e dados ao mesmo tempo.Em vez de usar cabos de alimentação e cabos de rede separados, PoE combina ambas as funções em uma conexão, tornando a instalação do dispositivo mais simples e eficiente.PoE é amplamente utilizado para dispositivos conectados em rede, como câmeras IP, pontos de acesso sem fio, telefones VoIP, sensores inteligentes, sistemas de controle de acesso e outros equipamentos IoT.Esses dispositivos podem receber energia diretamente através do cabo Ethernet e, ao mesmo tempo, transmitir dados de rede.

Uma das principais vantagens do PoE é instalação mais fácil.Os dispositivos podem ser colocados em locais onde as tomadas elétricas podem não estar disponíveis, como tetos, paredes externas, armazéns, fábricas ou áreas de monitoramento remoto.O PoE também ajuda a reduzir a confusão de cabos, diminuir os custos de instalação e simplificar a expansão da rede, minimizando a necessidade de fiação elétrica adicional.

Como funciona o Power over Ethernet

Power over Ethernet funciona por enviando energia e dados através do mesmo cabo Ethernet.Isso significa que um cabo pode conectar o dispositivo à rede e também fornecer a energia necessária para funcionar.O cabo Ethernet possui vários pequenos pares de fios de cobre em seu interior.Em uma configuração PoE, esses pares de fios são usados ​​para transportar dados de rede e energia CC ao mesmo tempo.Portanto, o dispositivo nem sempre precisa de um cabo de alimentação separado.

Antes de a energia ser enviada, o equipamento PoE verifica se o dispositivo conectado suporta PoE.Isso é necessário porque ajuda a evitar que a energia seja enviada para um dispositivo normal que não foi projetado para PoE.

Como os cabos Ethernet transportam energia

Um cabo Ethernet possui pares de fios trançados dentro dele.Esses pares de fios são normalmente usados ​​para enviar dados entre dispositivos.No PoE, alguns desses pares de fios também podem transportar energia elétrica.A energia não impede o funcionamento dos dados.Ambos podem viajar pelo mesmo cabo, pois o equipamento PoE foi projetado para gerenciá-los com segurança.Dependendo da configuração, a alimentação pode usar os mesmos pares de fios que os dados ou usar pares de fios diferentes dentro do cabo.

O que são PSE e PD

Em um sistema PoE, existem duas partes principais:

• PSE significa Equipamento de Fornecimento de Energia.Este é o dispositivo que envia energia através do cabo Ethernet.

• DP significa dispositivo alimentado.Este é o dispositivo que recebe energia e dados do cabo Ethernet.

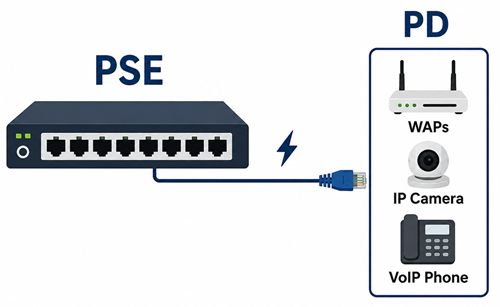

Figura 2. PSE e PD em um sistema PoE

Antes de o PSE enviar energia, ele verifica se o PD é compatível com PoE.Isso ajuda a manter a conexão segura e protege dispositivos que não suportam PoE.

Modo A vs Modo B PoE

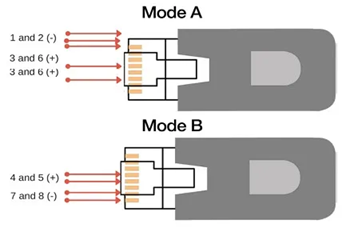

Figura 3. PoE Modo A vs Modo B

O Modo A e o Modo B são duas maneiras pelas quais o PoE pode enviar energia através dos pares de fios dentro de um cabo Ethernet.

• No Modo A, energia e dados usam os mesmos pares de fios.

• No Modo B, a energia usa pares de fios separados dos pares de dados.

Normalmente, você não precisa escolher isso manualmente, pois a maioria dos equipamentos PoE faz isso automaticamente.O que importa é que ambos os métodos permitem que um cabo Ethernet transporte energia e dados com segurança.

Padrões PoE e níveis de potência

Os sistemas Power over Ethernet estão disponíveis em diferentes níveis de potência para suportar dispositivos com diferentes requisitos de energia.As três versões comuns são PoE, PoE+ e PoE++.As principais diferenças entre eles são o padrão IEEE usado, a potência máxima de saída e os tipos de dispositivos que podem suportar.

Recurso	PoE	PoE+	PoE++
Padrão IEEE	IEEE 802.3af	IEEE 802.3at	IEEE 802.3bt
Potência Máxima da fonte	15,4W	30W	60 W a 100 W
Potência Típica Disponível para dispositivo	~12,95 W	~25,5 W	~51 W a 71 W
Par de cabos Uso	2 pares	2 pares	4 pares
Comum Dispositivos	Telefones VoIP, câmeras IP básicas	Câmeras PTZ, pontos de acesso de banda dupla	Digitais sinalização, iluminação PoE, thin clients
Ano de lançamento	2003	2009	2018

Ao escolher entre PoE, PoE+ e PoE++, o principal fator é o requisito de energia do dispositivo conectado.Usar um padrão PoE de maior potência pode suportar dispositivos mais exigentes, mas tanto a fonte de energia quanto o dispositivo alimentado devem suportar o mesmo padrão para operação adequada.

Hardware PoE e dispositivos de rede

O hardware PoE é usado para enviar energia e dados para dispositivos de rede por meio de cabos Ethernet.Os dispositivos incluem switches PoE, injetores PoE, divisores, extensores e cabos Ethernet adequados.

Interruptor PoE vs Injetor PoE

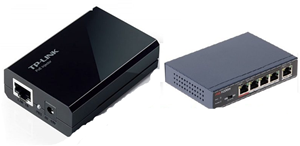

Figura 4. Switch PoE vs Injetor PoE

O switch PoE é um switch de rede com alimentação PoE integrada.Ele pode conectar e alimentar vários dispositivos PoE a partir de uma unidade central.Esta é a melhor escolha para configurações maiores com diversas câmeras IP, pontos de acesso, telefones VoIP ou dispositivos inteligentes.

Um injetor PoE adiciona energia a um cabo Ethernet.É melhor quando você já possui um switch não PoE normal, mas só precisa alimentar um ou alguns dispositivos PoE.É mais barato para configurações pequenas, mas não é tão prático para muitos dispositivos.

Recurso	PoE Mudar	PoE Injetor
Melhor para	Vários PoE dispositivos	Um ou poucos Dispositivos PoE
Função	Suprimentos energia e dados das portas do switch	Adiciona poder a uma linha Ethernet existente
Tamanho de configuração	Médio a grandes redes	Pequeno ou configurações temporárias
Custo	Superior custo inicial	Menor custo para uso simples
Exemplo de uso	Sistema de CFTV, escritório Wi-Fi, edifício inteligente	Uma câmera IP ou ponto de acesso

Divisores e extensores PoE

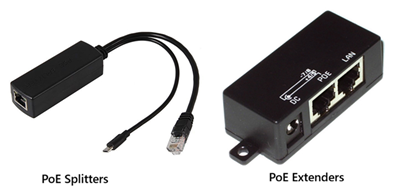

Figura 5. Divisor PoE e dispositivos injetores PoE

Divisor PoE é usado quando o dispositivo não suporta PoE diretamente.Ele separa a conexão Ethernet em duas saídas: uma para dados e outra para energia.Isso permite que um dispositivo não PoE funcione com um cabo PoE.

Extensor PoE é usado quando a distância do cabo é muito longa.A Ethernet padrão geralmente é limitada a cerca de 100 metros.Um extensor PoE ajuda a continuar a conexão de energia e dados além dessa distância.

Melhores cabos Ethernet para PoE

Boa qualidade de cabo é importante para um desempenho PoE estável.Cabos de má qualidade podem causar perda de energia, superaquecimento ou operação instável do dispositivo.Para a maioria dos sistemas PoE e PoE+, Cat5e geralmente é suficiente.Para PoE++ de maior potência ou cabos mais longos, Cat6 ou Cat6a é uma escolha melhor, pois lidam melhor com energia e calor.Também é melhor usar cabos Ethernet de cobre puro em vez de cabos de alumínio revestidos de cobre, pois o cobre puro proporciona um fornecimento de energia mais estável.

Melhores aplicações para tecnologia PoE

Câmeras de segurança IP - PoE alimenta câmeras IP e fornece conexão de rede por meio de um cabo Ethernet.

Pontos de acesso sem fio - PoE alimenta pontos de acesso Wi-Fi sem a necessidade de fiação de alimentação separada.

Telefones VoIP - PoE alimenta telefones VoIP de escritório usando o mesmo cabo de rede.

Dispositivos IoT - PoE suporta conexão de energia e dados para dispositivos IoT por meio de um cabo.

Edifícios Inteligentes - PoE é usado em iluminação inteligente, sensores e sistemas de automação predial.

Sinalização Digital - PoE alimenta monitores digitais e os conecta à rede.

Comutadores de rede - Os switches PoE fornecem energia aos dispositivos PoE conectados.

Sistemas inteligentes de acesso a portas - PoE alimenta fechaduras inteligentes e dispositivos de controle de acesso.

Sistemas de Monitoramento Industrial - PoE alimenta sensores industriais e equipamentos de monitoramento.

Dispositivos domésticos inteligentes - PoE simplifica a instalação de dispositivos domésticos inteligentes, reduzindo a fiação extra.

Vantagens e limitações do PoE

Vantagens do PoE:

• Usa um cabo Ethernet para alimentação e dados

• Reduz a confusão de cabos

• Simplifica a instalação do dispositivo

• Reduz a necessidade de tomadas elétricas

• Permite posicionamento flexível do dispositivo

• Suporta gerenciamento centralizado de energia

• Funciona facilmente com sistemas de energia de reserva

• Cria uma configuração de rede mais limpa

Limitações do PoE:

• O comprimento do cabo Ethernet é limitado

• Dispositivos de alta potência podem precisar de padrões PoE mais recentes

• Switches e injetores PoE podem aumentar o custo

• Nem todos os dispositivos suportam PoE

• Cabos de baixa qualidade podem afetar o desempenho

• Dispositivos de potência muito alta ainda podem precisar de alimentação separada

• Falha na rede também pode interromper o fornecimento de energia

Problemas e soluções comuns de PoE

Dispositivo não liga: Verifique se o dispositivo suporta PoE e certifique-se de que esteja conectado a um switch ou injetor PoE.

Conexão de energia instável: Substitua cabos Ethernet danificados, soltos ou de baixa qualidade, pois eles podem causar quedas de tensão.

Desconexões de rede: Mantenha o cabo Ethernet dentro do limite de comprimento recomendado, geralmente até 100 metros.

Fornecimento de energia insuficiente: Use um switch ou injetor PoE com orçamento de energia suficiente para todos os dispositivos conectados.

O dispositivo continua reiniciando: Isso geralmente acontece quando o dispositivo recebe energia fraca ou instável, portanto reduza a carga ou atualize a fonte PoE.

Desempenho lento da rede: Use cabos Cat5e, Cat6 ou melhores e evite passar cabos perto de fortes interferências elétricas.

Porta PoE não funciona: teste o dispositivo em outra porta PoE para verificar se o problema está na porta do switch ou no próprio dispositivo.

Equipamento de superaquecimento: Melhore o fluxo de ar ao redor do switch ou injetor e evite conectar muitos dispositivos de alta potência.

Problemas de compatibilidade: certifique-se de que o dispositivo PoE e a fonte de alimentação suportam o mesmo padrão PoE, como PoE, PoE+ ou PoE++.

Sem energia após um surto: Verifique se há danos causados por raios ou surtos e use proteção contra surtos para cabos externos ou longos.

Vale a pena usar Power over Ethernet?

Sim, vale a pena usar PoE quando você precisar de um mais limpo e fácil maneira de gerenciar dispositivos de rede.Seu principal valor não é apenas a conveniência, mas também um melhor controle sobre os equipamentos conectados a partir de uma fonte de energia central.PoE é especialmente útil para sistemas que podem crescer com o tempo.Quando mais dispositivos são adicionados posteriormente, o PoE pode fazer expansão mais fácil, pois a configuração já foi projetada para fornecimento de energia baseado em rede.No entanto, o PoE nem sempre é a melhor opção.Se você tiver apenas um ou dois dispositivos próximos a uma tomada elétrica, um adaptador de energia normal pode ser mais barato e mais simples.O PoE também precisa do switch, injetor, cabo e orçamento de energia corretos para funcionar corretamente.
