Partidas de motor: recursos, usos e quando cada um deve ser usado
2025-11-27 1614

As partidas de motor ajudam os motores a dar partida com segurança, controlam correntes de partida pesadas e protegem o sistema contra danos.Eles acrescentam a segurança e o controle que interruptores simples não conseguem oferecer.Neste artigo vamos discutir sobre os fundamentos da partida de motor, por que os motores precisam de partidas, funções principais, processo de trabalho, diagramas, métodos de partida, comparações, recursos, aplicações e como escolher a partida certa.

Catálogo

Noções básicas de partida de motor

Uma partida de motor é um dispositivo elétrico usado para ligar um motor ligado e desligado e protegê-lo durante a operação.Ele faz mais do que um relé porque gerencia a alta corrente consumida na partida e desconecta o motor quando as condições elétricas se tornam inseguras.

Quando um motor dá partida, ele consome várias vezes a corrente normal de funcionamento.Sem uma partida para gerenciar esse surto, o motor pode superaquecer ou falhar prematuramente.Um starter mantém a corrente sob controle e desliga o sistema se algo der errado.

Por que os motores precisam de partidas?

Figura 2. Motor de indução parado

Os motores de indução não podem ser conectados diretamente à alimentação durante a partida porque consomem uma corrente de partida muito grande.Este pico de corrente pode causar superaquecimento, danos ao isolamento e quedas de tensão que afetam outros equipamentos.

Por que os motores de indução consomem alta corrente de partida

Quando o motor está em repouso, o escorregamento é 1. O escorregamento é a diferença entre o campo magnético rotativo do estator e a velocidade do rotor.Parado, o rotor tem baixa impedância, portanto uma grande corrente flui quando a energia é aplicada.Esta corrente é necessária para magnetizar o motor e iniciar a rotação.À medida que o rotor acelera, o escorregamento diminui, a impedância aumenta e a corrente volta aos níveis normais.

Por que a corrente de irrupção é perigosa?

A alta corrente de partida pode:

• Alcance cinco a oito vezes a corrente de carga total

• Superaquecimento dos enrolamentos e danos ao isolamento

• Causar quedas de tensão

• Cabos de tensão e equipamentos de comutação

Se não forem controlados, estes efeitos encurtam a vida útil do motor e desestabilizam o sistema de alimentação.

Como um iniciante resolve o problema?

Uma partida limita ou controla a corrente inicial por tempo suficiente para que o motor atinja a velocidade operacional.Ele também monitora as condições durante a operação e desconecta o motor durante sobrecarga, baixa tensão ou outras falhas.

Funções principais de uma partida de motor

• Partida segura do motor

• Parada segura ou desaceleração controlada

• Controle de direção quando necessário

• Proteção contra sobrecarga, baixa tensão, perda de fase e desequilíbrio

Como funciona uma partida de motor?

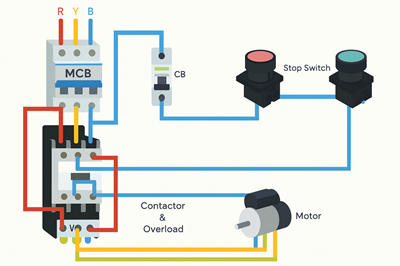

Figura 3. Como uma partida de motor funciona perfeitamente

Uma partida conecta ou desconecta um motor e o protege de condições anormais. Iniciadores manuais usam uma alavanca ou interruptor simples, mas oferecem proteção limitada, por isso raramente são usados em configurações industriais.A maioria dos aplicativos depende de arrancadores magnéticos, que utilizam um contator e um relé de sobrecarga.Quando a bobina de controle é energizada, o contator fecha e o motor recebe energia;se ocorrer uma sobrecarga, o relé interrompe o circuito de controle e para o motor.

O circuito de controle geralmente inclui um par de botões de partida e parada.Pressionar o botão Iniciar energiza a bobina e um contato auxiliar a mantém travada até que o botão Parar seja pressionado.Se poder é perdido, o contator desliga e o motor permanece desligado quando a energia retorna, o que evita reinicializações inesperadas.

Em um direto on-line (DOL) configuração, o starter aplica tensão de linha completa diretamente ao motor.Esta abordagem é comum para motores pequenos e médios onde o sistema elétrico pode tolerar a alta corrente de partida.

Lendo um diagrama de partida de motor

Figura 4. Diagrama de fiação da partida do motor

Circuito de energia:

• L1, L2, L3

• Contator

• Relé de sobrecarga

• Motor

Circuito de controle:

• Botões iniciar e parar

• Bobina do contator e contatos auxiliares

• Contatos de relé de sobrecarga

• Temporizadores ou sensores opcionais

Métodos de partida de motor

Diferentes cargas e condições de alimentação exigem diferentes técnicas de partida.

Tensão total (através da linha)- Conecta diretamente o motor à alimentação total.Alta corrente, alto torque.Bom para motores pequenos.

Inversão de tensão total- Utiliza dois contatores intertravados para operação direta e reversa.

Partidas multivelocidade- Faça o motor funcionar em velocidades predefinidas trocando pólos ou enrolamentos.

Partida com tensão reduzida- Fornece tensão mais baixa inicialmente e depois faz a transição para tensão total para reduzir o estresse.

Comparação de entradas comuns

Iniciante Tipo	Começando Atual	Começando Torque	Custo	Melhor Usar
DOL	Muito alto	Alto	Baixo	Motores pequenos
Estrela-Delta	Baixo	Baixo	Médio	Motores médios, cargas leves
Autotransformador	Baixo a médio	Médio a alto	Alto	Motores grandes
Partida suave	Suave, controlado	Médio	Médio a alto	Bombas, ventiladores, transportadores
VFD	Totalmente controlado	Ajustável	Mais alto	Necessidades de velocidade variável

Características das partidas de motor

• Partida e parada seguras

• Potência correta e correspondência de corrente

• Proteção contra sobrecarga integrada

• Opções de operação remota

• Troca rápida para jogging e posicionamento

Aplicativos

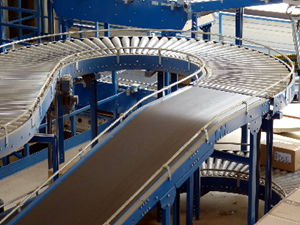

Figura 5. Sistema transportador com partida controlada do motor

Máquinas industriais: transportadores, misturadores, compressores

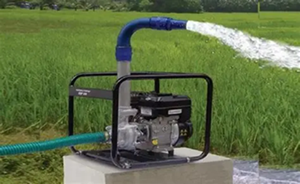

Figura 6. A partida do motor é usada para operar o motor da bomba com segurança

Bombas de água: sistemas de abastecimento de edifícios, irrigação, poços profundos

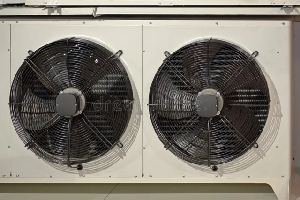

Figura 7. As partidas de motor são usadas em sistemas HVAC

AVAC: ventiladores, sopradores, compressores

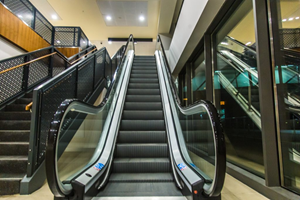

Figura 8. Escadas rolantes usam motores potentes para mover os degraus

Elevadores e escadas rolantes: movimento suave e parada segura

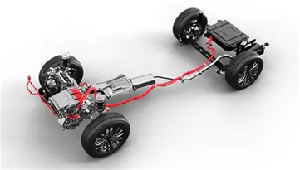

Figura 9. Uso de partida de motor em sistemas automotivos elétricos e híbridos

Sistemas automotivos: componentes de acionamento elétrico e híbrido

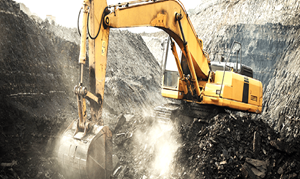

Figura 10. Usado para controlar a corrente de partida pesada

Mineração e petróleo: equipamento pesado em ambientes agressivos

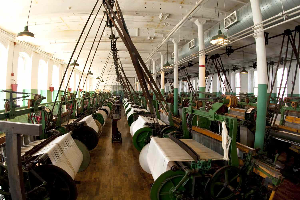

Figura 11. Essas máquinas usam motores elétricos

Fábricas têxteis: teares e fusos que necessitam de aceleração suave

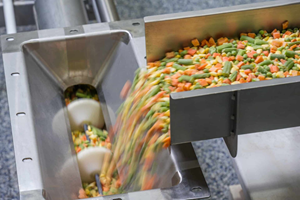

Figura 12. Uso de partida de motor no processamento de alimentos

Processamento de alimentos: misturadores, fatiadores e sistemas transportadores

Figura 13. As partidas de motor são importantes em ambas as aplicações

Energia renovável: motores de controle de turbinas eólicas e rastreamento solar

Escolhendo uma partida de motor

Tamanho do motor e tipo de carga Motores maiores geram correntes de partida mais altas e podem exigir partidas suaves ou VFDs para fornecer uma partida controlada e suave.Cargas de alta inércia também se beneficiam de métodos de partida com tensão reduzida.

1.Limitações de corrente de partida: Instalações com capacidade elétrica limitada devem gerenciar a corrente de partida para evitar quedas de tensão e evitar estresse em outros equipamentos na mesma linha de alimentação.

2.Classificações de tensão e potência: O starter deve atender aos requisitos de tensão, fase e corrente do motor para garantir uma operação segura e eficiente.

3.Necessidades de controle e automação: Aplicações que exigem controle remoto, reversão, aceleração ajustável ou processos automatizados precisarão de partidas mais avançadas, como partidas suaves ou VFDs.

4.Requisitos de proteção: Proteção contra sobrecarga, proteção de baixa tensão e salvaguardas térmicas são essenciais.Garantir que o starter inclua recursos de proteção adequados ajuda a evitar falhas inesperadas do motor.

5.Eficiência energética e custos operacionais: Sistemas que funcionam continuamente ou sob cargas variáveis podem se beneficiar da economia de energia e das melhorias de processo oferecidas pelos VFDs.

Conclusão

As partidas de motor mantêm os motores seguros, estáveis e protegidos contra altas correntes de partida.Escolher o correto melhora a confiabilidade e ajuda o equipamento a funcionar por mais tempo com menos problemas.Compreender esses princípios básicos torna mais fácil combinar o starter certo para qualquer trabalho.
