Aprenda Retificador de Meia Onda: Funcionamento, Símbolo, Circuito, Aplicações e Saída
2025-12-18 5164

A maioria dos dispositivos eletrônicos usa energia CC, enquanto a eletricidade fornecida às residências e indústrias é de corrente alternada (CA).O retificador de meia onda é o retificador mais simples.Ele usa um diodo, um resistor e às vezes um transformador para produzir CC pulsante.Este artigo explica como funciona um retificador de meia onda, mostra seu circuito e símbolo e apresenta fórmulas básicas.Ele também compara o retificador de meia onda com o retificador de onda completa para mostrar quando cada um é usado.Vamos começar!

Catálogo

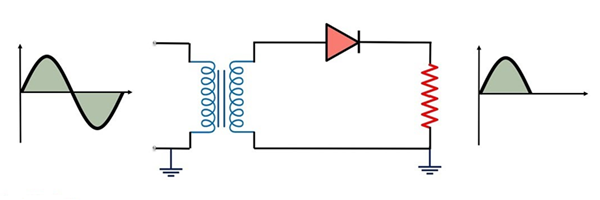

Figura 1. Circuito Retificador de Meia Onda

O que é um retificador de meia onda?

Retificador de meia onda é o tipo mais simples de retificador usado para converter corrente alternada (CA) em corrente contínua (CC).O retificador de meia onda funciona permitindo que apenas metade da forma de onda CA passe enquanto bloqueia a outra metade.Isto é feito usando um único diodo, juntamente com um resistor de carga e, às vezes, um transformador para isolamento ou ajuste de tensão.

A saída produzida por um retificador de meia onda flui em apenas uma direção, mas não é suave.Em vez disso, aparece como uma série de pulsos, conhecidos como DC pulsante.Por causa disso, geralmente é adicionado um filtro para tornar a saída mais estável.Como metade da forma de onda CA não é usada, a eficiência de um retificador de meia onda é menor que a de um retificador de onda completa.

Símbolo retificador de meia onda

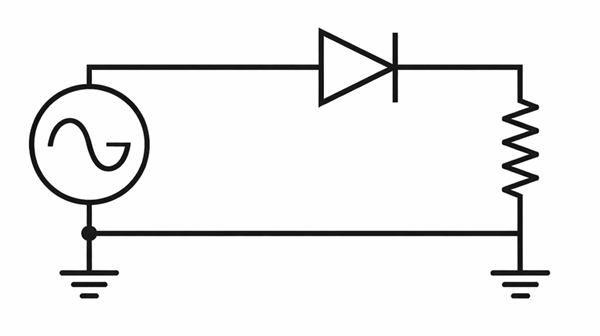

Figura 2. Símbolo do retificador de meia onda

O retificador de meia onda inclui uma fonte CA, um diodo e um resistor de carga.O diodo permite que a corrente flua em apenas uma direção, de modo que apenas metade da forma de onda CA passa enquanto a outra metade fica bloqueada.A tensão de saída aparece através do resistor e flui em uma única direção, criando uma CC pulsante.Este símbolo representa a forma mais básica de retificação e é usado para explicar como a energia CA é convertida em CC.

Diagrama do circuito retificador de meia onda

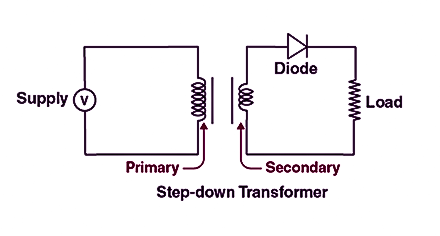

Figura 3. Diagrama do Circuito Retificador de Meia Onda

A alimentação CA é primeiro conectada a um transformador abaixador, que reduz a tensão e fornece isolamento.A saída CA do transformador é então aplicada a um único diodo.Durante metade do ciclo CA, o diodo permite que a corrente flua através do resistor de carga, produzindo tensão de saída.Durante a outra metade, o diodo bloqueia a corrente.Como resultado, a tensão na carga é CC pulsante, que flui em apenas uma direção.

Forma de onda de saída do retificador de meia onda

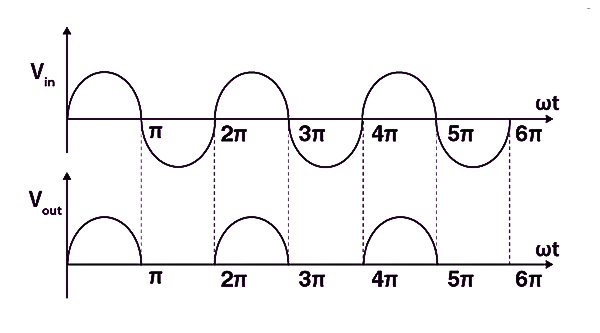

Figura 4. Forma de onda de saída de um retificador de meia onda

A onda superior é a tensão CA de entrada, que possui ciclos positivos e negativos.A onda inferior é a tensão de saída, onde aparece apenas a metade positiva do sinal CA.Durante o semiciclo positivo, o diodo conduz e há tensão na saída.Durante o semiciclo negativo, o diodo bloqueia a corrente, então a tensão de saída torna-se zero.Isso resulta em uma saída CC pulsante que flui em uma direção, mas não é suave.

Fórmulas de cálculo do retificador de meia onda

Tensão de entrada de pico:

V_eu = valor máximo da tensão de entrada CA

Tensão de saída média (CC):

Corrente de saída média (CC):

Tensão de saída RMS:

Corrente de saída RMS:

Fator de ondulação:

Eficiência de retificação:

Tensão inversa de pico (PIV) do diodo:

Perdas de potência no retificador de meia onda

Por que um retificador de meia onda desperdiça energia?Este circuito usa apenas uma parte do sinal CA de entrada, enquanto a parte restante é bloqueada pelo diodo e não produz saída.A energia extra é dissipada como calor no diodo, conectando fiose resistor de carga.Essas perdas reduzem bastante a saída utilizável, o que limita este retificador ao uso educacional, demonstrações em laboratório e circuitos de teste básicos, em vez de aplicações que exigem energia.

Eficiência do retificador de meia onda

A eficiência de um retificador de meia onda indica a eficácia com que ele transforma a potência CA de entrada em potência de saída CC.Sob condições ideais, a sua maior eficiência possível é de cerca de 40,6%, o que significa que menos da metade da energia fornecida se torna produção útil.Em circuitos práticos, esse valor cai ainda mais devido à resistência interna e às perdas dos componentes, tornando o retificador inadequado para uma conversão eficiente de energia.

Fator de ondulação no retificador de meia onda

O fator de ondulação descreve a quantidade de íon v ariat restante na tensão de saída retificada.Como o retificador de meia onda produz CC em pulsos separados, a saída contém flutuações eficientes em vez de um nível constante.Sem quaisquer componentes de suavização, o fator de ondulação é aproximadamente 1.21, mostrando que a parcela flutuante é maior que a produção média.Para reduzir este efeito, um capacitor de filtro é adicionado para suavizar a tensão.

Retificador de meia onda com capacitor de filtro

O retificador de meia onda com capacitor de filtro ajuda a tornar a tensão de saída menos instável e mais estável.O capacitor é colocado através do resistor de carga.Quando o diodo permite a passagem da corrente, o capacitor armazena energia carregando.Quando o diodo é desligado, o capacitor libera a energia armazenada para a carga.Isso preenche as lacunas entre os pulsos e reduz a ondulação na saída.Embora isso melhore a saída CC, ainda não é tão suave ou eficiente quanto outros tipos de retificadores.

Vantagens e desvantagens do retificador de meia onda

Vantagens de um retificador de meia onda:

• Projeto de circuito muito simples

• Requer apenas um diodo

• Tamanho de circuito pequeno

• Útil para aplicações de baixa corrente

Desvantagens de um retificador de meia onda:

• Eficiência muito baixa

• Usa apenas metade do ciclo de entrada CA

• A tensão de saída contém grande ondulação

• A saída DC não é suave

• Má regulação de tensão

• Não é adequado para uso em alta corrente ou alta potência

• Maior perda de potência em comparação com outros retificadores

• Requer grandes componentes de filtro para melhorar a saída

Retificador de meia onda vs retificador de onda completa

O retificador de meia onda converte CA em CC usando apenas metade da forma de onda CA, tornando-o simples, mas ineficiente.Um retificador de onda completa usa ambas as metades da forma de onda CA, produzindo uma saída CC mais suave e eficiente.

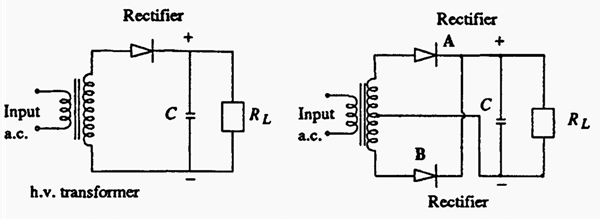

Figura 5. Retificador de meia onda versus retificador de onda completa

Aplicações de retificadores de meia onda

Educacional – usado para ensinar conceitos básicos de retificadores e diodos

Laboratório – aplicado em circuitos simples de teste e demonstração

Projetos estudantis – usado em construções eletrônicas básicas

Detecção de rádio AM – ajuda a detectar sinais de áudio de ondas de rádio

Carregamento de bateria com baixo consumo de energia – adequado para dispositivos pequenos e de baixa corrente

Fontes de alimentação simples – fornece saída DC básica onde a suavidade não é necessária

Circuitos protótipos – usado para testes rápidos devido ao design simples

Circuitos de corte de sinal – limita parte de uma forma de onda de sinal

Circuitos indicadores LED – alimenta LEDs em aplicações de baixa corrente

Circuitos de temporização e disparo – fornece pulsos DC básicos

Fontes de energia do sensor – fornece CC para sensores simples

Kits eletrônicos faça você mesmo – comumente incluído em kits para iniciantes

Demonstrações do retificador – usado para mostrar visualmente a conversão CA para CC

Conclusão

O retificador de meia onda é uma forma simples e de baixo custo de converter CA em CC, usado principalmente para aprendizado e experimentos básicos.Embora tenha baixa eficiência e alta ondulação, ajuda a entender a ideia básica da retificação e prepara você para circuitos retificadores mais avançados.
