Escolher entre um conversor DC/DC e um regulador LDO envolve mais do que selecionar a tensão de saída correta.A decisão pode afetar a eficiência, a geração de calor, a vida útil da bateria, o ruído de saída e o desempenho geral do sistema.Os conversores CC/CC são comumente usados ​​quando são necessárias maior eficiência e maior conversão de tensão, enquanto os reguladores LDO são frequentemente selecionados para fornecimento de energia limpa e com baixo ruído.Compreender os pontos fortes e as limitações de cada abordagem ajuda a evitar problemas comuns de design.Este artigo explica suas diferenças através de exemplos práticos e cenários reais de aplicação.

Catálogo

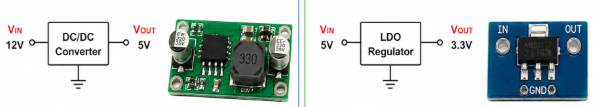

Qual é a diferença entre um conversor DC/DC e um regulador LDO?

Os conversores DC/DC e os reguladores LDO regulam a tensão, mas operam usando métodos distintos. Conversores CC/CC transferir energia através comutação de alta frequência elementos combinados com indutores e capacitores.Como os dispositivos de energia passam a maior parte do tempo totalmente ATIVADO ou DESLIGADO estados, a perda de energia é minimizada e a eficiência é normalmente muito maior do que com a regulação linear.Isso torna os conversores DC/DC especialmente úteis em sistemas alimentados por bateria e aplicações que exigem corrente de saída mais alta ou conversão de tensão substancial.

A desvantagem é que a operação de comutação introduz efeitos colaterais.A comutação rápida cria ondulação de saída e pode gerar interferência eletromagnética (EMI), o que pode afetar circuitos sensíveis próximos se a filtragem e o layout não forem cuidadosamente projetados.Embora os conversores CC/CC reduzam as perdas térmicas e melhorem a eficiência, seus circuitos são geralmente mais complexos devido aos componentes adicionais de comutação e armazenamento de energia envolvidos.

Reguladores LDO usar uma abordagem de regulação linear em que o excesso a tensão cai através de um elemento de passagem interno para manter uma saída estável.Como não dependem de ação de comutação, os LDOs naturalmente fornecem muito baixo ruído de saída e ondulação mínima, tornando-os adequados para circuitos analógicos sensíveis, RF, áudio e de precisão.A desvantagem é a menor eficiência quando a diferença entre a tensão de entrada e de saída se torna grande, uma vez que a energia não utilizada é dissipada na forma de calor.Como resultado, os LDOs geralmente produzem um acúmulo térmico mais perceptível do que os conversores CC/CC sob condições de potência mais elevadas.

Conversor DC/DC vs LDO: comparação lado a lado

Embora os conversores CC/CC e os reguladores LDO forneçam tensão de saída estável, eles diferem consideravelmente em eficiência, comportamento térmico, características de ruído e complexidade de implementação.A escolha depende das prioridades da aplicação, como duração da bateria, corrente de carga, requisitos de ruído de saída e espaço disponível na PCB.

Recurso	CC/CC Conversor	LDO Regulador
Conversão de tensão	Buck, impulso, impulso	Apenas redução
Eficiência	Normalmente 80–95%	Normalmente 50–70%
Geração de calor	Inferior	Superior
Ruído de saída	Superior	Extremamente baixo
EMI	Requer mitigação	Mínimo
Componentes externos	Múltiplo	Poucos
Complexidade do PCB	Superior	Inferior
Capacidade atual	Alto	Moderado
Corrente quiescente	Às vezes mais alto	Muitas vezes muito baixo
Melhor uso	Sistemas de alta corrente	Sistemas RF e analógicos

Os conversores CC/CC são geralmente mais adequados quando o projeto envolve grandes diferenças de tensão de entrada para saída ou demandas de corrente mais altas, uma vez que sua arquitetura de comutação minimiza a perda de energia e a geração de calor.Os reguladores LDO são mais comumente selecionados para circuitos de corrente mais baixa e sensíveis a ruído porque fornecem uma saída mais limpa com ondulação mínima.Em projetos práticos, os requisitos de eficiência, nível de corrente e ruído geralmente determinam qual abordagem é mais adequada.

Eficiência e calor: por que os LDOs esquentam

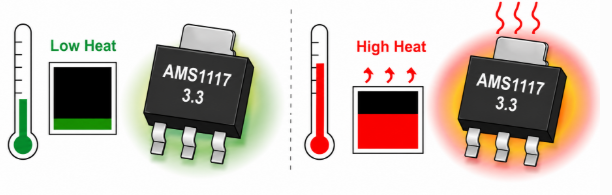

Figura 2. Comportamento de calor baixo e alto em aplicações LDO sob diferentes condições operacionais

As condições práticas de operação muitas vezes tornam muito clara a diferença entre uma aplicação LDO adequada e inadequada.Por exemplo, converter 5 V em 3,3 V a 100 mA geralmente é um caso de uso razoável para um regulador LDO.A diferença de tensão é pequena e a demanda de corrente é baixa, portanto a perda de energia permanece limitada:

P=(5-3,3)×0,1=0,17W

Uma perda de calor de apenas 0,17 W é normalmente administrável em muitos designs compactos sem criar problemas térmicos perceptíveis.

A situação muda quando a queda de tensão e a corrente de carga aumentam.Considere converter 12 V em 3,3 V a 500 mA usando um LDO:

P=(12-3,3)×0,5=4,35W

Neste caso, 4,35W são dissipados diretamente como calor dentro do regulador.Essa quantidade de perda térmica pode aumentar rapidamente a temperatura do dispositivo e exigir áreas maiores de cobre na PCB ou medidas adicionais de dissipação de calor.Sob estas condições, um LDO torna-se impraticável para muitas aplicações.

Cenário	LDO Adequação	Calor Comportamento	Preferido Solução
5V → 3,3V @100mA	Adequado	Calor baixo	LDO
12V → 3,3V @500mA	Ajuste ruim	Geração significativa de calor	Conversor CC/CC

Este exemplo mostra por que os reguladores LDO são geralmente mais adequados para aplicações de baixa corrente com pequenas diferenças de tensão, enquanto os conversores CC/CC são comumente preferidos quando a queda de tensão e a corrente de carga aumentam.Grandes reduções de tensão combinadas com maior demanda de corrente fazem com que os reguladores lineares convertam uma quantidade substancial de energia de entrada em calor, em vez de energia útil de saída.

Ruído de saída, ondulação e desempenho de EMI

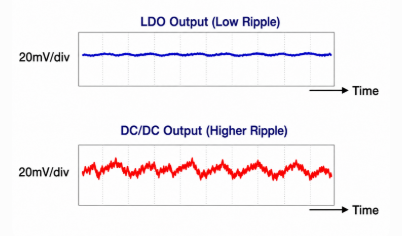

Figura 3. LDO: Ondulação Inferior |DC/DC: ondulação mais alta

O desempenho do ruído é frequentemente avaliado não apenas pela quantidade de ondulação que um regulador produz, mas também pela forma como esse ruído afeta os circuitos sensíveis.Os exemplos a seguir mostram como o ruído de comutação pode influenciar o comportamento do circuito e como esses efeitos podem ser reduzidos.

Ruído Fonte	Impacto no circuito	Solução
Alternando ondulação de DC/DC conversores	Apresenta medição v íon ariat e precisão reduzida nos trilhos de entrada ADC	Adicione um LDO após o estágio DC/DC para fornecer energia mais limpa
Comutação de alta frequência harmônicos	Pode reduzir a sensibilidade de RF ou interferir no desempenho sem fio	Use filtragem, blindagem e trilhos RF dedicados alimentados por LDO
Trocando picos e conduzidos barulho	Pode criar chiado audível, distorção ou qualidade de áudio degradada	Potencialize seções de áudio de saídas LDO de baixo ruído
Acoplamento EMI em sensor analógico suprimentos	Pode introduzir leituras instáveis ou aumento de erro do sensor	Isole os trilhos do sensor e use LDO filtragem
Acoplamento de ruído de comutação de PCB	Pode afetar o analógico de precisão circuitos e sinais de baixo nível	Layout cuidadoso, aterramento, esferas de ferrite e filtragem

Esse comportamento explica por que os reguladores LDO são frequentemente usados para trilhos de referência ADC, módulos RF, circuitos de áudio e sensores de precisão.Esses circuitos geralmente processam pequenos sinais, onde mesmo pequenos distúrbios na fonte de alimentação podem afetar diretamente a precisão da medição ou a qualidade do sinal.

Em muitos projetos práticos, um conversor CC/CC fornece primeiro uma conversão de tensão eficiente, seguido por um LDO dedicado a seções analógicas sensíveis.Esta abordagem combina as vantagens de eficiência da regulação de comutação com as características de saída mais limpas exigidas pelos circuitos sensíveis ao ruído.

Quando usar um conversor DC/DC

Os conversores CC/CC são normalmente preferidos quando a diferença de tensão entre a entrada e a saída é grande, a corrente de carga é maior ou a eficiência energética e o desempenho térmico se tornam importantes.Nessas situações, o uso de um LDO pode converter uma quantidade substancial de energia de entrada em calor, enquanto um regulador de comutação pode realizar a mesma conversão com perda de energia muito menor.

Aplicação Cenário	Exemplo	Por que DC/DC é preferido
Redução da entrada moderada tensão	12V → 5V	Grande tensão gota pode gerar calor excessivo em um LDO
Conversão de energia industrial	24 V → 5 V	Alta tensão de entrada torna linear regulação ineficiente
Eletrônica alimentada por bateria	Bateria → 3,3 V	Melhora o tempo de execução da bateria através maior eficiência
Sistemas de motor e controle	12V → trilhos lógicos e de controle	Lida com corrente mais alta com menor estresse térmico
Sistemas embarcados e IoT	Alimentação MCU de 9V/12V → 3,3V	Reduz o desperdício de energia e calor geração
Eletrônica automotiva	Bateria do veículo → trilhos do sistema	Suporta ampla tensão de entrada varia de forma eficiente
Circuitos digitais de alta corrente	Processador, monitor ou trilhos de comunicação	Mais adequado para correntes maiores demanda

Aplicações com alta queda de tensão e alta demanda de corrente são geralmente fortes candidatas para conversores CC/CC.Por exemplo, converter 12 V em 3,3 V a 500 mA com um LDO dissiparia energia substancial na forma de calor, enquanto um conversor CC/CC pode realizar a mesma tarefa com muito mais eficiência.É por isso que os reguladores de comutação são amplamente utilizados em dispositivos alimentados por bateria, eletrônica industrial e sistemas de alta potência, onde o desempenho térmico e a eficiência afetam diretamente o projeto do sistema.

Quando usar um regulador LDO

Os reguladores LDO às vezes são vistos como uma alternativa mais simples à troca de reguladores, mas não são uma solução de baixo custo.Em muitos sistemas, um LDO é selecionado intencionalmente porque seu ruído naturalmente baixo, ondulação mínima e implementação direta proporcionam vantagens que os reguladores de comutação não conseguem alcançar facilmente.A chave é combinar o regulador com a aplicação, em vez de assumir que maior eficiência sempre significa melhor desempenho.

Aplicação Cenário	Exemplo	Por que LDO é preferido
Referência ADC e trilhos analógicos	5V → 3,3V @ corrente baixa	Baixo ruído melhora a medição precisão
Potência do módulo RF	3,6 V → 3,3 V	Fornecimento mais limpo pode melhorar o sinal sensibilidade
Circuitos de áudio	Codec, amplificador, microfone trilhos	Reduz ondulações e ruídos indesejados
Sensores de precisão	Trilhos de alimentação do sensor	Minimiza o consumo de energia medição v íon ariat
Pós-regulação após DC/DC	Estágio de limpeza 3,6 V → 3,3 V	Remove o ruído de comutação de trilhos sensíveis
Sistemas de bateria de baixo consumo	Sensores pequenos e vestíveis dispositivos	Muitas vezes fornece espera muito baixa atual
Aplicações de pequenas quedas de tensão	5V → 3,3V @ corrente baixa	Geração limitada de calor com implementação simples

Os reguladores LDO funcionam melhor quando a demanda de corrente é relativamente baixa e as tensões de entrada e saída já estão próximas.Seus pontos fortes são a potência de saída limpa e o desempenho de baixo ruído, em vez da eficiência máxima.

Uma limitação prática deve sempre ser considerada: evitar forçar um LDO em aplicações com grande queda de tensão e alta demanda de corrente.Por exemplo, converter 12 V em 3,3 V a várias centenas de miliamperes pode criar dissipação de calor e estresse térmico substanciais.Nesses casos, um LDO está sendo usado fora de sua faixa operacional ideal, em vez de ser a tecnologia errada em geral.

Quando usar DC/DC + LDO juntos

Muitos sistemas práticos usam uma arquitetura de energia combinada porque nem um conversor CC/CC nem um LDO sozinhos fornecem o melhor equilíbrio entre eficiência e desempenho de ruído.Uma estrutura comum é:

Bateria / Entrada 12V → Conversor DC/DC → LDO → RF / ADC / Trilhos do Sensor

Nesta arquitetura, o conversor CC/CC realiza o principal estágio de redução de tensão.Por exemplo, uma bateria ou entrada de 12 V pode primeiro ser convertida para 3,6 V usando um regulador de comutação.Realizar essa grande queda de tensão apenas com um LDO criaria perda excessiva de energia e calor, especialmente quando a corrente de carga aumenta.O estágio DC/DC lida com essa conversão de forma eficiente, minimizando o estresse térmico.

O LDO é então colocado após o estágio de comutação para fornecer a limpeza final de energia.Embora o conversor DC/DC melhore a eficiência, a ação de comutação pode introduzir ondulação e ruído de alta frequência.Circuitos sensíveis, como módulos de RF, referências ADC, sensores de precisão e caminhos de sinais analógicos, podem ser afetados por esses distúrbios.Ao reduzir 3,6 V para 3,3 V, o LDO remove grande parte da ondulação restante e fornece um trilho de alimentação mais limpo.

Esta abordagem não consiste simplesmente em escolher um conversor DC/DC ou um LDO.Um conversor DC/DC sozinho pode deixar ruídos de comutação indesejados em trilhos sensíveis, enquanto um LDO sozinho pode se tornar termicamente ineficiente ao lidar com grandes diferenças de tensão.A combinação de ambas as tecnologias permite que o design mantenha alta eficiência e, ao mesmo tempo, forneça potência de baixo ruído onde a qualidade do sinal é mais importante.

Exemplo prático de design de energia: sensor IoT alimentado por bateria

Um sistema de sensor IoT alimentado por bateria geralmente precisa equilibrar três requisitos ao mesmo tempo: bateria de longa duração, baixa geração de calor e energia limpa para comunicação sem fio.Considere um projeto alimentado por uma bateria de íon-lítio de 3,7 V com um MCU de 3,3 V, um módulo de RF e vários sensores.A corrente estimada do sistema é de aproximadamente 300 mA, tornando a arquitetura de energia uma importante decisão de projeto.

Requisitos do sistema

Requisito	Valor
Bateria	Íon-lítio 3,7V
UCM	3,3V
Módulo RF	Sensível ao ruído
Carga total estimada	300mA

Arquitetura de energia

Bateria → MP1584 → LP5907 → Módulo RF

Esta arquitetura utiliza dois reguladores com responsabilidades diferentes:

Dispositivo	Primário Função
MP1584	Tensão de alta eficiência conversão
LP5907	Limpeza de energia de baixo ruído para RF circuitos

Usar apenas um LDO diretamente da bateria geralmente não é ideal para esse tipo de sistema.A tensão da bateria pode variar durante a operação, e fornecer todo o sistema apenas através de um regulador linear aumenta a perda de energia e reduz o tempo de execução da bateria.À medida que a corrente do sistema aumenta, o LDO dissiparia mais energia na forma de calor, em vez de entregá-la à carga de forma eficiente.

Usar apenas um conversor Buck também nem sempre é a melhor solução.Embora o MP1584 forneça conversão de energia eficiente, os reguladores de comutação podem introduzir ondulação e ruído de alta frequência.Os circuitos de RF são sensíveis a distúrbios de alimentação e o ruído de comutação pode afetar a estabilidade do sinal, a sensibilidade do receptor ou o desempenho da comunicação.

Neste projeto, o MP1584 cuida da eficiência, realizando a conversão de energia principal com menor perda térmica, enquanto o LP5907 cuida da regulação de baixo ruído, limpando a fonte antes que a energia chegue à seção de RF.O resultado é um equilíbrio prático: conversão de energia eficiente para maior duração da bateria e fornecimento de energia mais limpo para desempenho sem fio estável.

Erros comuns na seleção do regulador de tensão

Muitos problemas de fonte de alimentação são causados por erros de seleção do regulador e não por falhas de componentes.A tabela a seguir resume erros comuns, suas consequências e soluções recomendadas.

Comum Erro	Exemplo	Potencial Problema	Recomendado Solução
Usando um LDO com alta tensão queda e alta corrente	12V → 3,3V @ 2A	Geração excessiva de calor e possível desligamento térmico	Use um conversor DC/DC para os principais redução de tensão
Selecionando apenas pela tensão de saída	Escolhendo saída de 3,3 V sem verificando a dissipação de energia	O regulador parece correto eletricamente, mas superaquece em operação	Calcule a perda de potência antes seleção
Ignorando os requisitos térmicos	Aplicações de alta corrente com resfriamento de PCB limitado	Confiabilidade reduzida e instável operação	Verifique o design térmico e o calor dissipação
Ignorando o ruído de comutação em RF sistemas	Conversor Buck alimentando diretamente Circuito RF	Sensibilidade de RF reduzida e instabilidade de comunicação	Adicione filtragem ou coloque um LDO após o estágio DC/DC
Fornecendo trilhos analógicos sensíveis diretamente da saída de comutação	ADC, sensores ou circuitos de áudio conectado a trilhos barulhentos	Erros de medição ou indesejados ruído de sinal	Use estágios de limpeza LDO de baixo ruído
Priorizando apenas a eficiência	Selecionando reguladores de comutação para cada barramento de energia	Circuitos sensíveis ao ruído podem enfrentar problemas de desempenho	Combine o tipo de regulador com necessidades de aplicação

Os erros mais comuns na seleção do regulador ocorrem quando apenas um parâmetro, como tensão de saída ou eficiência, é considerado enquanto o comportamento térmico, a corrente de carga e os requisitos de ruído são ignorados.Um regulador que pareça eletricamente adequado pode criar superaquecimento, redução do desempenho da bateria ou problemas de integridade do sinal em aplicações reais.A seleção eficaz do regulador requer a avaliação conjunta da diferença de tensão, da demanda de corrente, dos limites térmicos e da sensibilidade do circuito, em vez de depender de uma única especificação.

Exemplos comuns de IC: LM2596, MP1584, AMS1117 e LP5907

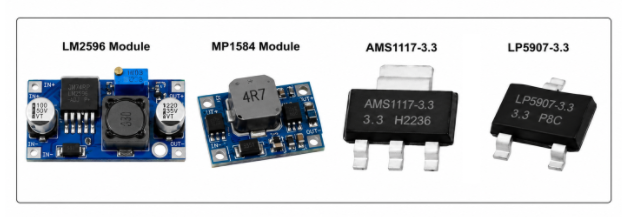

Figura 4. Exemplos de IC reguladores comuns: LM2596, MP1584, AMS1117 e LP5907

Os dispositivos a seguir são exemplos amplamente utilizados de conversores DC/DC e reguladores LDO.Cada dispositivo visa diferentes objetivos de design, como eficiência, capacidade atual, operação com baixo ruído ou simplicidade de implementação.A seleção do dispositivo certo depende da aplicação, e não da escolha baseada apenas na tensão de saída ou na popularidade.

CI	Tipo	Adequado Cenário de Aplicação	Limitações
LM2596	Conversor DC/DC Buck	Redução de uso geral conversão, como trilhos de alimentação de 12V → 5V, sistemas embarcados e desenvolvimento projetos	Componentes externos maiores, mais antigos frequência de comutação, ondulação e EMI requerem atenção
MP1584	Conversor DC/DC Buck	Dispositivos compactos alimentados por bateria, sistemas embarcados, produtos IoT e conversão eficiente de tensão	O ruído de comutação pode afetar circuitos analógicos ou RF sensíveis
AMS1117	Regulador LDO	Aplicações de pequenas quedas de tensão e trilhos de energia simples de baixa corrente	Grandes quedas de tensão e maiores correntes podem criar calor excessivo
LP5907	Regulador LDO	Módulos RF, referências ADC, sensores de precisão, circuitos de áudio e limpeza pós-regulação	Vantagens de eficiência limitadas para grandes diferenças de tensão de entrada-saída

Nenhum IC regulador é universalmente melhor que outro.Dispositivos como LM2596 e MP1584 priorizam a conversão eficiente de energia, enquanto AMS1117 e LP5907 focam na regulação linear com diferentes intensidades.A melhor escolha depende dos requisitos de corrente, queda de tensão, metas de eficiência e sensibilidade ao ruído.

Conclusão

Os conversores DC/DC e os reguladores LDO são projetados para diferentes requisitos de energia e cada um oferece vantagens exclusivas.Os conversores DC/DC são frequentemente preferidos para aplicações de corrente mais alta e conversão de tensão eficiente, enquanto os reguladores LDO são comumente usados ​​para circuitos sensíveis e de baixo ruído.Em muitos sistemas práticos, ambas as tecnologias são combinadas para alcançar um equilíbrio entre eficiência e qualidade de energia.A escolha da solução certa requer a consideração conjunta da diferença de tensão, da demanda de corrente, do desempenho térmico e da sensibilidade do circuito.Um projeto de energia bem planejado melhora a eficiência, a confiabilidade e o comportamento geral do sistema.
