Interruptores de luz de 4 vias: um guia simples para tipos e aplicações
2025-11-20 4238

Uma configuração de interruptor de 4 vias é uma maneira inteligente de controlar uma única luz em vários pontos diferentes da sua casa.É útil em locais como corredores longos, escadas e salas com mais de uma entrada.Neste artigo vamos discutir sobre switches de 4 vias, o que um switch de 4 vias faz, como funciona, onde é usado e como conectá-lo e solucionar problemas.

Catálogo

O que um switch de 4 vias faz?

Um switch de 4 vias é um dispositivo que permite controlar uma luz de três ou mais locais.Funciona em conjunto com dois interruptores de 3 vias e é instalado entre eles.Os interruptores de 3 vias controlam a energia de entrada e a conexão à luz, enquanto o interruptor de 4 vias redireciona os fios do viajante que correm entre as duas extremidades do circuito.

Dentro do interruptor, dois viajantes entram e dois saem.O mecanismo interno mantém os viajantes retos ou os cruza.Essa é a única função de um switch de 4 vias.

Como funciona um circuito de comutação de 4 vias?

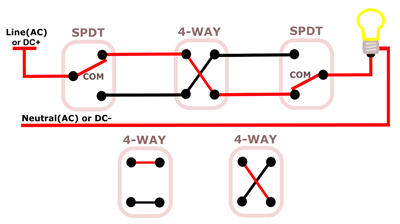

Figura 2. A ação de comutação altera o caminho elétrico

Um circuito de iluminação multilocal funciona alterando o caminho elétrico através dos fios viajantes.O interruptor de 4 vias faz parte desse caminho, mas nunca se conecta diretamente à fonte de alimentação ou à luminária.Afeta apenas a forma como os viajantes passam entre os dois interruptores de 3 vias.

Como o circuito se comporta:

• O primeiro interruptor de 3 vias escolhe qual viajante transporta energia.

• Esse par de viajantes alcança o interruptor de 4 vias.

• O 4-way mantém o par alinhado ou os cruza.

• Os viajantes continuam até a segunda chave de 3 vias.

• A segunda via de 3 vias passa energia para a luz ou a interrompe.

Cada interruptor da cadeia pode alterar o caminho, e é por isso que qualquer um deles pode acender ou apagar a luz.

Comparando interruptores de 4 e 3 vias

Categoria	4 vias Mudar	3 vias Mudar
Função primária	Controla uma luz de três ou mais locais	Controla uma luz de duas locais
Componentes necessários	Dois interruptores de 3 vias mais um ou mais interruptores de 4 vias	Apenas dois interruptores de 3 vias
Mecanismo interno	Alterna entre direto ou conexões cruzadas de viajantes	Seleciona qual viajante recebe energia do terminal comum
Contagem de terminais	4 terminais + terra	3 terminais + terra
Arranjo de terminais	Pares de viajantes agrupados em lados opostos	Comum por um lado, viajantes oposto
Fios viajantes usados	Quatro fios viajantes (duas entradas, duas fora)	Dois fios viajantes
Conexão à energia	Nunca se conecta à energia ou ao iluminar diretamente	Conecta-se a alimentação quente ou luz carregar
Avaliações elétricas	15A ou 20A;120–277 Vca	15A ou 20A;120–277 Vca
Compatibilidade com sistemas inteligentes	Geralmente substituído por um auxiliar ou interruptor inteligente remoto	Muitas vezes substituído por um “mestre” interruptor inteligente
Comportamento terminal comum	Redireciona pares de viajantes;não terminal comum	Envia energia para um viajante por vez hora
Ação de comutação interna	DPDT	SPDT
Cabo necessário	Cabo de 4 condutores	Cabo de 3 condutores
Papel em circuitos com vários locais	Deve sentar-se entre os dois 3 vias interruptores	Inicia ou termina o circuito
Local de instalação típico	Em qualquer lugar entre os interruptores finais	Qualquer extremidade do circuito
Necessidades de tamanho da caixa	Muitas vezes precisa de uma caixa mais profunda para mais condutores	Caixa padrão geralmente bem
Considerações de código	Mesmas regras, mas mais condutores afetar o preenchimento da caixa	Deve ser aterrado;regras de preenchimento de caixa aplicar
Estilos físicos comuns	Alternar, balancim, botão	Alternar, rocker, mestre inteligente
Faixa de custo típica	Um pouco mais alto	Inferior
Dificuldade de instalação	Superior;agrupamento de viajantes é crítico	Moderado
Notas de manutenção	Substitua se o roteamento do viajante parecer inconsistente ou o interruptor fica solto	Substitua se estiver quente ou intermitente

Onde um switch de 4 vias faz sentido?

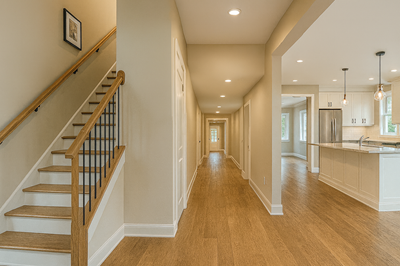

Figura 3. Salas e uma escada são ideais para um switch de 4 vias

Use um interruptor de 4 vias quando uma luz precisar ser controlada em mais de dois locais.Os exemplos incluem:

• Escadas de vários níveis

• Quartos com diversas portas

• Corredores longos

• Layouts de conceito aberto

• Garagens com múltiplos pontos de entrada

Esse layout evita que você tenha que atravessar uma sala escura para encontrar um interruptor.

Benefícios de uma configuração de 4 vias

Melhor controle: é possível acender ou apagar luzes de vários pontos, o que ajuda em espaços grandes ou complexos.

Economia de energia: incentiva as pessoas a desligar as luzes ao sair, em vez de procurar um único interruptor.Os sistemas inteligentes adicionam horários, detecção de ocupação e controle remoto.

Segurança: Vários pontos de acesso reduzem tropeções e quedas em escadas, corredores longos e rotas noturnas.

Opções de casa inteligente: muitos sistemas modernos integram-se a aplicativos e controle de voz, oferecendo escurecimento, cenas e automação.

Tipos comuns de switches de 4 vias

Figura 4. Interruptor de luz de 4 vias estilo rocker

Interruptor oscilante de 4 vias- Um interruptor basculante usa uma pá larga e plana que você pressiona na parte superior ou inferior para ligar ou desligar a luz.Tem um visual moderno e funciona bem em interiores atualizados.Muitos modelos de rocker incluem uma pequena luz indicadora que brilha quando o interruptor está desligado, tornando-os mais fáceis de encontrar em corredores escuros ou salas grandes.A superfície lisa também é fácil de usar quando suas mãos estão ocupadas.

Figura 5. Interruptor de luz estilo alternador

Alternar interruptor de 4 vias- Uma chave seletora apresenta a pequena alavanca clássica que gira para cima ou para baixo.É um dos estilos de switch mais familiares e duráveis ​​em espaços residenciais.Os interruptores alternados de 4 vias vêm em uma ampla gama de cores e graus, o que os torna uma boa escolha se você deseja combinar os interruptores existentes em toda a sua casa.Seu design simples e confiabilidade os mantêm populares.

Figura 6. Interruptor de luz estilo botão

Interruptor de 4 vias com botão de pressão- Um interruptor de botão liga ou desliga a luz pressionando o botão.Este estilo é frequentemente escolhido por sua aparência tradicional ou decorativa, especialmente em casas antigas ou interiores inspirados na época.Algumas versões incluem um dimmer rotativo, que permite ajustar o brilho enquanto mantém a função push-on e push-off.Esta combinação é útil em salas onde os níveis de iluminação flexíveis são importantes.

Como conectar um switch de 4 vias?

Uma chave de 4 vias possui dois pares de terminais viajantes mais um terra.Ele não se conecta à alimentação ou à luminária.

1.Desligue a energia e verifique se está desligado.

2.Identifique os dois pares de terminais no switch (geralmente agrupados por cores).

3.Conecte o par viajante vindo do primeiro interruptor de 3 vias a um lado.

4.Conecte o par viajante de saída ao outro lado e continue até o segundo comutador de 3 vias.

5.Aterre o interruptor.

Para mais de três pontos de controle, adicione interruptores de 4 vias adicionais entre os mesmos dois pontos de 3 vias.

Erros comuns de fiação

Não desligar a energia: Sempre desligue o disjuntor e teste.

Fios identificados incorretamente: Identifique os fios antes de mover qualquer coisa e confirme com um medidor.

Conexões soltas: Aperte os parafusos do terminal e prenda as porcas dos fios.

Pares mistos de viajantes: isso causa um comportamento inconsistente.Mantenha os pares de viajantes juntos.

Terminais comuns mal conectados em 3 vias: Um deve ser conectado à alimentação quente e o outro à luz.

Aterramento deficiente: Cada interruptor e caixa precisa de um aterramento adequado.

Solução de problemas de um circuito de 4 vias

Quando uma configuração de iluminação de 4 vias não está funcionando corretamente, geralmente se trata de um erro de fiação, uma conexão solta ou um interruptor com defeito.Usar uma verificação simples passo a passo torna o problema mais fácil de encontrar.

1. Desligue a energia primeiro

Vá até o disjuntor e desligue o circuito.Certifique-se de que a energia esteja realmente desligada antes de tocar em qualquer coisa.

2. Verifique a fiação do interruptor de 4 vias

Certifique-se de que cada fio viajante esteja no par correto de terminais.Se os pares de viajantes estiverem misturados, a luz pode piscar ou funcionar apenas algumas vezes.

3. Verifique os interruptores de 3 vias

Cada interruptor de 3 vias possui um parafuso comum.Um comum deve ser conectado ao fio quente de entrada e o outro deve ser conectado ao fio que vai para a luz.Se algum deles estiver errado, o circuito não funcionará como deveria.

4. Procure por conexões soltas ou desgastadas

Parafusos soltos, porcas de fios soltas ou fios danificados podem fazer com que a luz funcione de forma imprevisível.Aperte tudo e substitua tudo o que parecer desgastado.

Se um interruptor estiver quente ou emitir um leve zumbido, provavelmente está estragando e deve ser substituído.

5. Para configurações de switch inteligente

Certifique-se de que todos os interruptores sejam feitos para funcionar juntos.Se estiverem, tente redefini-los ou atualizar o software.Às vezes, o problema é apenas a comunicação entre os dispositivos.

Conclusão

A configuração de um switch de 4 vias requer um pouco de aprendizado, mas pode fazer uma grande diferença na sensação de conforto e segurança em sua casa.Depois de entender o básico, escolher as opções certas e resolver pequenos problemas se torna muito mais simples.Com a abordagem certa, este sistema oferece controle de iluminação confiável de qualquer lugar que você precisar.
